95278-801B38LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 38pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95278-801B38LF
供应商: 期货订购
标准整包数: 180

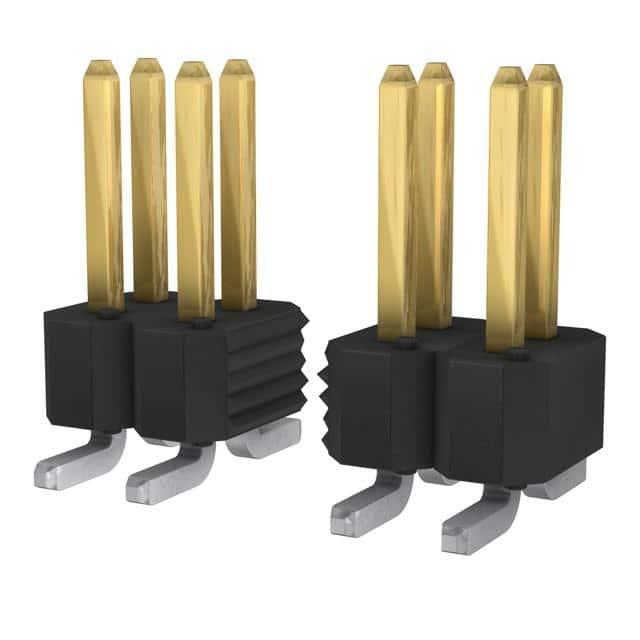

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801B38LF

95278-801B38LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高可靠性连接器,广泛应用于电路板之间的互联,包括板对板、板对电缆、板对离散线和板对柔性互连。这些连接器可在垂直和直角配置中以单排或多排方式使用。它们的主要用途在于为各种电子产品提供可靠的电气连接。

    技术参数


    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,时间2分钟)。
    - 耐压测试:无电弧、无绝缘击穿,泄漏电流<1毫安(测试电压1500V DC,时间60秒)。
    - 电流额定值:3安培。
    - 工作温度范围:-65°C至+130°C。
    - 机械特性:
    - 针头保持力:≥2磅(轴向载荷)。
    - 环境条件:
    - 热冲击:-55°C至+105°C(尼龙),-65°C至+130°C(PCT、PPS&LCP),每个温度停留30分钟,转移时间≤5分钟。
    - 恒定湿度:+40°C,相对湿度95%,测试时间96小时。
    - 高温寿命:105°C(尼龙),130°C(PCT、PPS&LCP),测试时间315小时。
    - 耐焊锡热:无物理损坏。
    - 再流焊接:峰值温度245±5°C(铅含材料),260±5°C(无铅材料),持续时间10秒。

    产品特点和优势


    - 双重镀层设计:通过镀镍和镀金的双重保护,确保长时间的耐腐蚀性和良好的接触可靠性。
    - 宽泛的工作温度范围:-65°C至+130°C,使其适用于各种恶劣环境。
    - 高电流承载能力:3安培,适合大电流应用。
    - 多种配置选择:支持垂直和直角配置的单排或多排安装,灵活多变。

    应用案例和使用建议


    应用案例:
    - 在汽车电子中用于连接传感器和控制模块。
    - 在通信设备中实现信号传输。
    - 在工业自动化设备中连接控制器和执行器。
    使用建议:
    - 在进行再流焊接时,确保焊接温度符合标准要求,以避免热应力导致的损坏。
    - 在高湿度环境下使用时,定期检查连接器的绝缘电阻,以确保电气性能稳定。

    兼容性和支持


    - 兼容性:与FCI的Mini PV终端或其他0.025英寸插针兼容的插座兼容。
    - 支持和维护:由FCI提供全面的质量保障和支持,确保长期的可靠性和稳定性。

    常见问题与解决方案


    - 问题:连接器在高温环境下出现松动。
    - 解决方案:确认安装时的紧固程度,如有必要可增加固定措施。
    - 问题:连接器在低温环境下接触不良。
    - 解决方案:使用加热工具进行预热,确保接点良好接触。
    - 问题:耐焊锡热测试未通过。
    - 解决方案:重新调整焊接参数,确保焊接温度和时间符合标准要求。

    总结和推荐


    总结:
    Duplex Plated Bergstik® II Headers 在电气特性、机械特性和环境适应性方面表现出色,特别是其宽广的工作温度范围和高电流承载能力使其成为高性能连接器的理想选择。其双重镀层设计和坚固耐用的结构使其在各种严苛环境中都能保持出色的性能。
    推荐:
    鉴于其优异的技术性能和广泛的适用性,我们强烈推荐Duplex Plated Bergstik® II Headers用于需要高可靠性和高性能连接的场合,特别是在高湿度、高温度波动等极端条件下。

95278-801B38LF参数

参数
排数 2
触头镀层厚度 - 配接 380nm
防护等级 -
类型 Breakaway,Header,Push-Pull
额定电流 3A
间距-配接 2.54mm
颜色 黑色
针脚数 38pin
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-801B38LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801B38LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801B38LF 95278-801B38LF数据手册

95278-801B38LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ ¥ 14.498
360+ ¥ 14.498
库存: 1800
起订量: 180 增量: 180
交货地:
最小起订量为:180
合计: ¥ 2609.64
