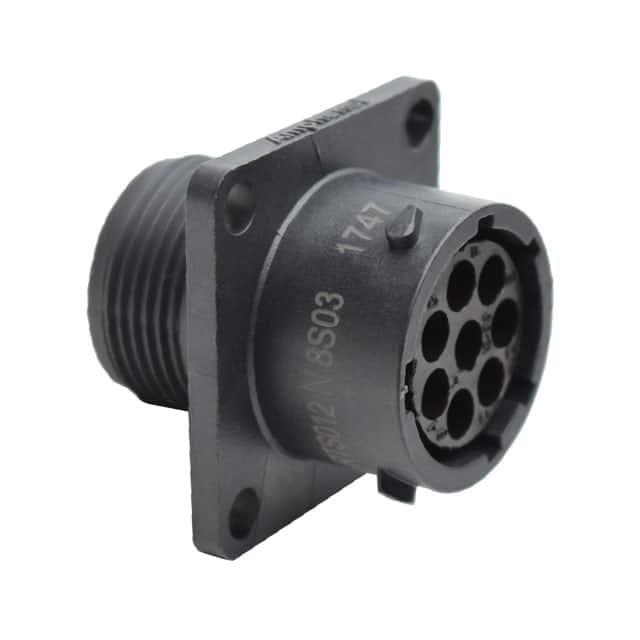

RTS012N8S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 8pin Thermoplastic 13A 法兰安装,面板安装 25.4mm(长度)*26.4mm(高度)
供应商型号: RTS012N8S03
供应商: 云汉优选
标准整包数: 100
AMPHENOL 圆形连接器 RTS012N8S03

RTS012N8S03概述

    ECO-MATE, Receptacle, Flange, Size 12, 8 Pos, Socket 技术手册

    1. 产品简介


    ECO-MATE 系列的 RTS0128Sxx 是一款高可靠性的插座接头,适用于多种工业和商业应用。它具有坚固耐用的设计,具备防水和防尘性能,能够在严苛的工作环境中稳定运行。这款产品主要用于面板安装,广泛应用于自动化控制设备、工业控制系统以及各类机械装置中。

    2. 技术参数


    - 材料规格:
    - 壳体:热塑性塑料,符合 UL94 V-0 标准。
    - 插入件:热塑性塑料,符合 UL94 V-0 标准。
    - 密封圈:NBR 或硅胶橡胶。
    - 电气特性:
    - 额定电流:13A(最大)。
    - 额定电压:500V(交流/直流)。
    - 绝缘电阻:5000 兆欧最小。
    - 绝缘耐压:2000V 交流下泄漏电流小于 2 毫安。

    - 环境条件:
    - 工作温度范围:-40°C 到 105°C。
    - 防护等级:接合状态下 IP67 和 IP69K。
    - 循环耐久性:至少 500 次插拔循环。
    - 其他规格:
    - 推荐接触类型:16# 接触片。
    - 尺寸(mm):
    - 长度:26.4mm
    - 宽度:20.8mm
    - 孔径:Ø3.1mm(×4)

    3. 产品特点和优势


    - 可靠性:设计坚固,额定电流和电压满足大多数工业需求。
    - 防护等级:接合状态下达到 IP67 和 IP69K,有效防止水和灰尘进入。
    - 操作温度宽泛:可在 -40°C 至 105°C 的温度范围内稳定工作。
    - 高耐久性:能够承受至少 500 次插拔循环,适合频繁使用的场合。
    - RoHS 合规:符合环保标准,适合对环境要求严格的行业应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 自动化控制系统中的传感器连接。
    - 机械设备中的电源和信号传输。
    - 工业设备中的数据通信接口。
    - 使用建议:
    - 在接线过程中确保正确安装密封圈,以提高防水和防尘效果。
    - 避免在超过指定温度范围的操作环境中使用。
    - 定期检查插拔循环次数,确保其性能。

    5. 兼容性和支持


    - 兼容性:
    - 本产品可与同系列的插头完美匹配,确保良好的电连接。
    - 可与各种标准化的电缆组件配合使用。
    - 支持服务:
    - Amphenol 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。
    - 提供详细的产品文档和技术资料下载,方便用户查阅。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的密封圈材料?
    - 解决方案:根据工作环境选择合适的密封圈材料。在高温环境下建议使用硅胶橡胶,在普通环境中 NBR 材料更为合适。

    - 问题2:如何判断插座是否损坏?
    - 解决方案:定期进行绝缘电阻测试,确保电阻值不低于 5000 兆欧。若发现阻值下降应及时更换。

    7. 总结和推荐


    ECO-MATE RTS0128Sxx 系列插座接头是一款性能优异且多功能的电子元器件。它的高可靠性、宽温范围和防护等级使其成为各种严苛环境下理想的连接解决方案。结合 Amphenol 提供的优质支持和服务,强烈推荐给需要高性能连接器的应用场合。

RTS012N8S03参数

参数
额定电流 13A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 25.4mm(长度)*26.4mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

RTS012N8S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS012N8S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS012N8S03 RTS012N8S03数据手册

RTS012N8S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
