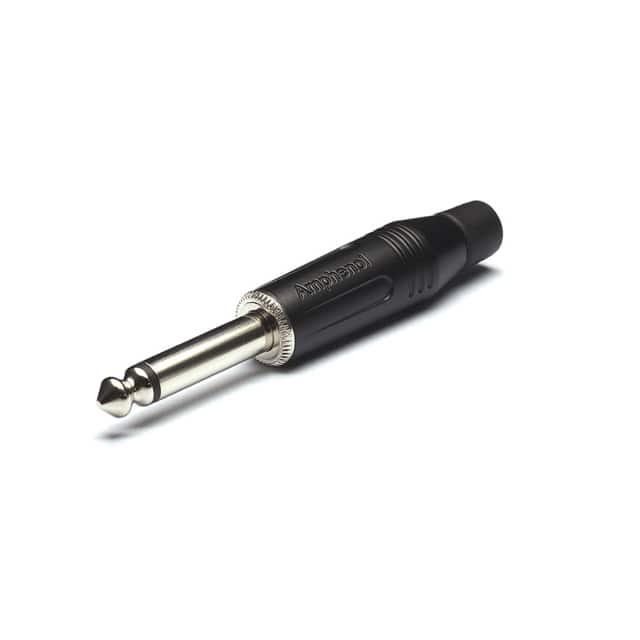

ACPM-GB BULK

产品分类: 套管 - 音频连接器
厂牌: AMPHENOL
产品描述: Conn 1/4\" Mono Plug PL 2 POS ST Cable Mount 2 Terminal 1 Port
供应商型号: 523-ACPM-GBBULK
供应商: Mouser
标准整包数: 1
AMPHENOL 套管 - 音频连接器 ACPM-GB BULK

ACPM-GB BULK概述


    产品简介


    1/4" PHONE PLUGS(1/4英寸插头)
    1/4" PHONE PLUGS 是一种用于音频连接的电子元器件,广泛应用于音乐设备、OEM(原始设备制造商)设备以及专业音响系统中。产品提供两种类型:两极(单声道)和三极(立体声),分别对应不同的接触点数量和功能需求。这类插头主要通过焊接方式进行线缆连接,具有良好的耐用性和可靠性,特别适合在高电流环境下使用。

    技术参数


    以下是1/4" PHONE PLUGS 的技术规格和关键性能指标:
    | 类别 | 技术参数 |

    | 接触点数 | 2 极(单声道)、3 极(立体声) |
    | 终端方式 | 焊接 |
    | 适用线径范围 | 单声道:AWG 16~1.5mm²;立体声:AWG 18~1mm² |
    | 绝缘塑料阻燃等级 | UL94V-0 |
    | 焊锡能力 | 符合IEC 68-2-20标准 |
    | 支持的欧盟法规 | 符合RoHS 2 Directive 2011/65/EU |
    | 额定电流承载能力 | 10A(取决于配套连接器和电缆) |
    | 初始绝缘电阻 | >2GΩ |
    | 湿度测试后绝缘电阻 | ≥1GΩ |
    | 耐压强度 | 单声道:1.5kV DC;立体声:1kV DC |
    | 防护等级 | IP40 |
    | 工作温度范围 | -25°C 至 +70°C(-13°F 至 158°F) |
    | 插入和拔出力 | ≥10N 至 ≤30N |
    | 对接循环次数 | 最小1000次,无物理损坏 |
    | 电缆外径范围 | M系列:3mm~6.5mm(0.118"~0.256");M系列II:6.5mm~8mm(0.256"~0.315") |

    产品特点和优势


    1. 多功能性:支持单声道和立体声两种模式,满足不同应用场景的需求。
    2. 高强度材料:外壳采用锌合金制造,具有较高的机械强度和耐用性。
    3. 环境友好:符合RoHS标准,确保环保合规。
    4. 宽广的工作温度范围:能够在极端气候条件下稳定运行。
    5. 高可靠性:经过严格测试,可承受至少1000次对接循环而无任何物理损伤。
    6. 阻燃设计:绝缘塑料达到UL94V-0标准,保障安全性。

    应用案例和使用建议


    应用案例:
    - 音乐设备:吉他、贝斯、键盘等乐器与放大器之间的连接。
    - 专业音响系统:舞台音响、录音棚监听设备。
    - OEM设备:如汽车音响系统、工业自动化控制设备。
    使用建议:
    1. 选择合适的电缆直径:根据具体应用场景选择适合的电缆外径,避免因不匹配导致接触不良。
    2. 定期检查连接器状态:长时间使用后可能需要清洁和维护以保证良好性能。
    3. 注意焊接质量:确保焊接牢固,防止因虚焊引发的故障。

    兼容性和支持


    - 兼容性:该插头广泛兼容市面上主流的音频接口设备,包括但不限于调音台、功放机、耳机等。
    - 厂商支持:Amphenol Australia 提供全面的技术支持和售后服务,包括产品咨询、安装指导及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 检查焊接是否牢固,必要时重新焊接 |
    | 防护等级不足,容易受潮 | 在潮湿环境中使用时,增加额外防水保护措施 |
    | 插拔力过大 | 检查电缆直径是否匹配,必要时更换适配电缆 |

    总结和推荐


    综合评估
    1/4" PHONE PLUGS 是一款高性能的音频连接器,以其多用途、高可靠性和广泛的兼容性赢得了市场的认可。无论是专业音乐人还是普通消费者,这款产品都能提供卓越的连接体验。特别是在高电流环境下的表现尤为突出,能够长期稳定运行。
    推荐结论
    强烈推荐该产品用于各类音频设备连接场景。它不仅具备出色的性能和耐用性,还能很好地满足各种严苛的应用需求。对于追求高品质音频传输的用户来说,这是一个理想的选择。

ACPM-GB BULK参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

ACPM-GB BULK厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ACPM-GB BULK数据手册

厂牌 PDF简要描述 下载
AMPHENOL 套管 - 音频连接器 AMPHENOL ACPM-GB BULK ACPM-GB BULK数据手册

ACPM-GB BULK封装设计

查看详情并下载
Symbol
Footprint
3D Model
