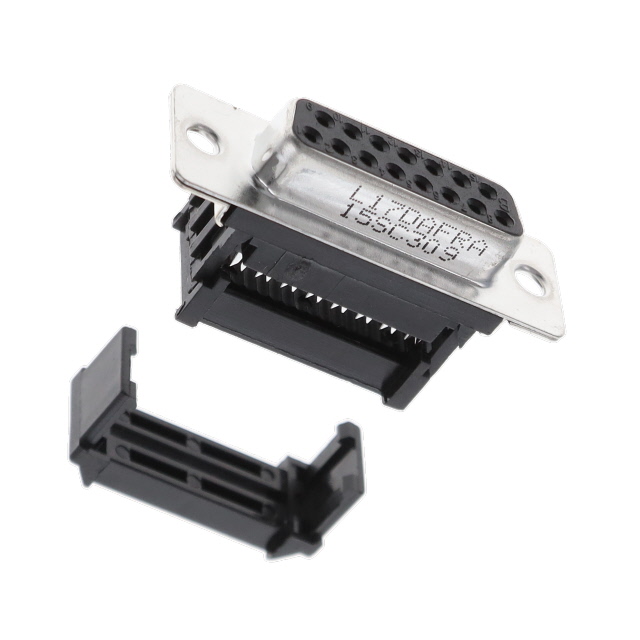

L17DAFRA15SC309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 2 15pin Steel,Tin Plated 3A 金 黑色 导线安装,自由悬挂,通孔安装 39.24mm(长度)*12.55mm(高度)
供应商型号: 2401280
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L17DAFRA15SC309

L17DAFRA15SC309概述

    电子元器件产品技术手册:DFR / E12 扁平线缆 D-Sub 连接器

    产品简介


    DFR / E12 是一款适用于现代外围设备的扁平线缆 D-Sub 连接器,尤其适合紧凑空间需求。这些连接器设计有特殊触点,可以使用标准的1.27毫米(0.05英寸)扁平电缆。它们适用于所有标准 D-Sub 套管,并广泛应用于工业、电信和任何行业标准 I/O 连接。

    技术参数


    | 参数 | 规格 |

    | 材料与电镀 | 壳体:镍电镀钢
    绝缘体:UL 94V-0 玻璃填充热塑塑料
    触点:黄铜,接合区选择金;终止区 2.54μm (100μ") 最小锡,镍层 1.27μm (50μ") |
    | 电气数据 | 电流等级:5A
    电压等级:250V AC/rms 60Hz
    耐压:1000V AC/rms 60Hz(持续一分钟)
    绝缘电阻:1000MΩ
    接触电阻:最大 20mΩ |
    | 气候数据 | 工作温度范围:-40°C 至 +125°C |
    | 机械数据 | 单触点插入力:0.54kg (1.19lb) 最大
    单触点拔出力:0.06kg (0.13lb) 最小
    插拔力:单元:千克(磅)
    触点数:
    9 (尺寸 E) 3.05 (6.74) - 0.36 (0.79)
    15 (尺寸 A) 5.09 (11.24) - 0.46 (1.01)
    25 (尺寸 B) 8.44 (18.66) - 0.81 (1.8)
    37 (尺寸 C) 12.51 (27.65) - 1.1 (2.47) |

    产品特点和优势


    DFR / E12 连接器具有独特的扁平电缆设计,使其在紧凑空间内更加灵活。特别的触点设计使得其能够适应标准的1.27毫米扁平电缆,从而简化安装过程。此外,该连接器具备广泛的温度适应能力,能够在极端环境下稳定工作,这使其成为工业和电信应用的理想选择。

    应用案例和使用建议


    DFR / E12 连接器非常适合工业自动化设备、通信设备和通用 I/O 连接。例如,在工业环境中,这些连接器可以用于各种传感器、控制模块之间的连接。为了确保最佳性能,建议使用专门的工具进行手压式端接。同时,对于高振动环境的应用,应考虑增加额外的固定装置以防止松动。

    兼容性和支持


    DFR / E12 连接器与所有标准 D-Sub 套管兼容。供应商提供了详细的安装指南和技术支持服务。如果您有任何疑问或需要进一步的技术支持,可以通过电话、电子邮件或访问官方网站获得帮助。

    常见问题与解决方案


    1. 问:如何确定正确的连接器型号?
    - 答: 可通过型号代码选择合适的连接器。例如,C309 表示标准铆钉直径为3.05mm 的插头。
    2. 问:在高温环境下工作,连接器是否会受影响?
    - 答: 不会。DFR / E12 连接器的工作温度范围为 -40°C 至 +125°C,可在极端温度下保持稳定性能。
    3. 问:连接器插入时的阻力如何?
    - 答: 插入力和拔出力都经过优化设计,单触点插入力不超过 0.54kg,拔出力不小于 0.06kg。

    总结和推荐


    DFR / E12 连接器是一款高可靠性的扁平线缆 D-Sub 连接器,适用于多种工业和电信应用。它具备良好的机械性能、电气特性和广泛的温度适应能力。强烈推荐在紧凑空间或需要高性能连接器的场合使用。通过专业的技术支持和详尽的技术文档,您可以轻松部署和维护这些连接器。

L17DAFRA15SC309参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 -
额定电流 3A
排数 2
长*宽*高 39.24mm(长度)*12.55mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L17DAFRA15SC309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L17DAFRA15SC309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L17DAFRA15SC309 L17DAFRA15SC309数据手册
