919-416P-71A12G

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Male Pin,Plug,Snap-On 1 12GHz 75Ω 焊接 导线安装,自由悬挂,通孔安装
供应商型号: 3266939
供应商: element14
标准整包数: 1
AMPHENOL 同轴连接器(RF) 919-416P-71A12G

919-416P-71A12G概述

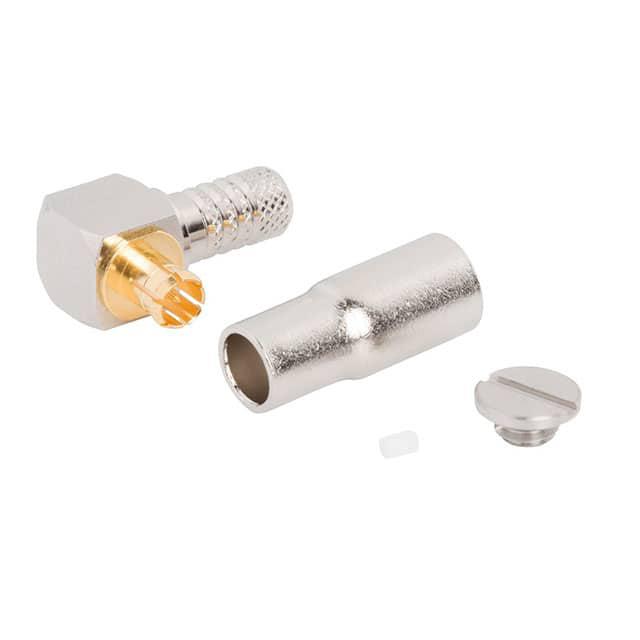

    电子元器件产品技术手册:75Ω R/A MCX插头

    产品简介


    本技术手册详细介绍了Amphenol RF的75Ω R/A MCX插头(型号:919-416P-71A12G)。此产品主要用于高频通信系统,其特点在于卓越的电气性能和耐用性。广泛应用于广播电视、军事通讯、航空航天、卫星通信和各种高速数据传输设备中。

    技术参数


    - 阻抗:75Ω
    - 频率范围:DC 至 12 GHz
    - 电压驻波比(VSWR):
    - 最大值为1.22(返回损耗20 dB)@ DC至6 GHz
    - 最大值为1.43(返回损耗15 dB)@ 6至12 GHz
    - 耐压:500 VRMS(最小)
    - 循环次数:最少500次
    - 温度范围:-65°C 至 +165°C

    产品特点和优势


    这款75Ω R/A MCX插头采用铍铜作为主体材料,并通过金镀层工艺提高了其抗氧化能力。后部主体使用黄铜,经过镍镀层处理,以确保良好的机械强度。接触部位也采用黄铜镀金,以提供低电阻和良好的信号传输性能。整体设计考虑到了高可靠性和耐用性,能够在极端环境中保持稳定的工作表现。

    应用案例和使用建议


    根据技术手册中的电缆组装说明,用户需要遵循严格的步骤来安装此插头。例如,需要裁剪电缆并插入相应的绝缘体。为了保证最佳性能,建议使用专业的工具进行焊接和压接。此外,在组装过程中要注意防潮和避免物理损坏。在某些特殊环境下,如高温和振动严重的场合,用户可能需要进一步采取防护措施。

    兼容性和支持


    此产品适用于与贝尔登4855R电缆配套使用。厂商提供了详细的组装指南,并承诺在购买后提供技术支持和售后服务。对于复杂的安装过程,用户可以联系Amphenol RF的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题1:插头无法牢固连接。
    - 解决方案:检查并确认所有部件已正确安装,特别是检查是否有金属屑或污物影响了接触面。
    - 问题2:插头耐压测试未通过。
    - 解决方案:重新检查组装步骤,确保没有漏焊或虚焊的情况发生。必要时可再次进行清洗处理。
    - 问题3:插头接触电阻过高。
    - 解决方案:更换磨损的接触件,并清洁插头与插座之间的金属表面。

    总结和推荐


    综上所述,Amphenol RF的75Ω R/A MCX插头以其优良的电气性能和坚固耐用的特点在行业中脱颖而出。如果您正在寻找高性能、稳定可靠的高频通信设备中的连接组件,此产品无疑是一个理想的选择。强烈推荐给需要在恶劣条件下保持稳定通信连接的应用场景。

919-416P-71A12G参数

参数
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Snap-On
阻抗 75Ω
外壳颜色 -
最大频率 12GHz
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

919-416P-71A12G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

919-416P-71A12G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 919-416P-71A12G 919-416P-71A12G数据手册
