20021221-00012C4LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 12pin 1A 250nm 金 黑色 SMD,P=1.27mm 贴片安装
供应商型号: 609-3701-2-ND
供应商: Digi-Key
标准整包数: 500

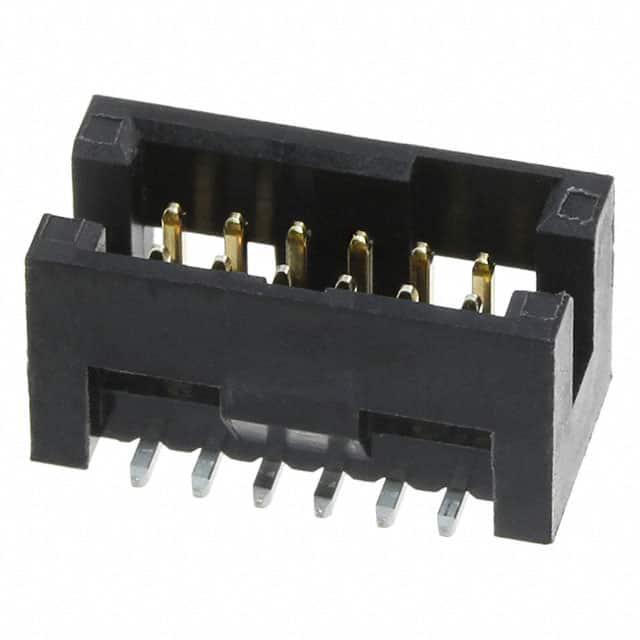

AMPHENOL 矩形连接器 - 针座 - 公插针 20021221-00012C4LF

20021221-00012C4LF概述

    # MINITEK 127TM 连接器系列技术手册

    产品简介


    MINITEK 127TM 是一款适用于多种电子应用的连接器系统,提供广泛的垂直和直角设计选择,既可以通过通孔也可以通过表面贴装技术(SMT)安装。这些连接器具有紧凑的设计,特别适合空间受限的应用场合。主要功能包括用于板对板连接的IDC插座和插头、以及适用于扁平电缆连接的接口。MINITEK 127TM 广泛应用于汽车、电信基础设施、消费电子和工业电子产品等领域。

    技术参数


    物理特性
    - 材料:高耐热黑色热塑性塑料
    - 阻燃等级:UL 94 V-0
    - 针脚:铜合金
    - 电镀:金过1.0μm(40μ”)镍
    电气性能
    - 电流承载能力:1 A连续电流
    - 绝缘电阻:最小值为1 x 10^2 MΩ
    - 接触电阻:最大值为30 mΩ
    - 介电强度电压:500 V
    - 电压等级:125 V
    机械性能
    - 循环次数(耐久性):100次
    工作温度范围
    - 操作温度范围:-40°C 至 +85°C
    包装
    - 标准包装:管状包装
    - 可选包装:管状包装加拾取帽、带卷包装加拾取帽(请检查带卷可用性)
    加工信息
    - 波峰焊温度:产品能承受260°C的峰值温度,持续10秒
    RoHS兼容性
    - 符合RoHS:根据欧盟指令2002/95/IEC

    产品特点和优势


    MINITEK 127TM 系列的优势在于其广泛的产品种类和高度的灵活性,能够适应各种不同的安装需求。它的高耐热材料和UL 94 V-0阻燃等级使其成为需要可靠电气连接的应用的理想选择。此外,产品的100次循环寿命保证了长期稳定的操作。

    应用案例和使用建议


    应用案例
    - 板对板连接:MINITEK 127TM 可以用于连接不同类型的印刷电路板(PCB),特别是那些需要紧密配合的小型PCB。
    - 扁平电缆连接:对于扁平电缆的连接,MINITEK 127TM 提供了多种IDC插座和插头解决方案。
    使用建议
    - 优化布局:在进行PCB布局时,确保充分考虑MINITEK 127TM 的推荐设计规范,以确保最佳电气和机械性能。
    - 兼容性检查:在安装过程中,确保所选用的连接器与现有的硬件和其他组件相兼容,避免不必要的返工。

    兼容性和支持


    MINITEK 127TM 连接器系统在电气性能和物理尺寸上具有高度的兼容性,可以方便地与其他电子元件配合使用。厂商提供了详细的技术文档和用户指南,确保用户能够顺利安装和使用产品。同时,厂商还提供了良好的客户支持服务,包括在线技术咨询和售后服务。

    常见问题与解决方案


    常见问题
    1. 接触不良:由于不当的安装导致。
    2. 过热问题:长时间工作导致温度过高。
    3. 电气性能下降:连接器老化或受到污染。
    解决方案
    1. 确保正确安装:参照制造商提供的安装指导进行操作。
    2. 散热管理:采用适当的散热措施,如增加散热片或风扇。
    3. 清洁和维护:定期清洁连接器,避免灰尘和污染物积累。

    总结和推荐


    MINITEK 127TM 系列连接器凭借其卓越的电气性能、广泛的适用性和高度的可靠性,在各种电子应用中表现出色。其设计灵活多样,满足了各种复杂应用场景的需求。强烈推荐给那些需要高效、可靠连接解决方案的工程师和制造商。无论是用于汽车电子、工业控制还是消费电子领域,MINITEK 127TM 都是理想的选择。

20021221-00012C4LF参数

参数
针脚数 12pin
额定电流 1A
排数 2
类型 Header,Push-Pull
间距-配接 1.27mm
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

20021221-00012C4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021221-00012C4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021221-00012C4LF 20021221-00012C4LF数据手册

20021221-00012C4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6792 ¥ 5.6837
1000+ $ 0.6467 ¥ 5.4124
1500+ $ 0.6362 ¥ 5.3244
库存: 4500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2841.85
