L717SDA15PC309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 15pin Steel,Tin Plated 3A 金 黑色 导线安装,自由悬挂,通孔安装 39.24mm(长度)*15.3mm(高度)
供应商型号: 3727207
供应商: 海外现货
标准整包数: 1

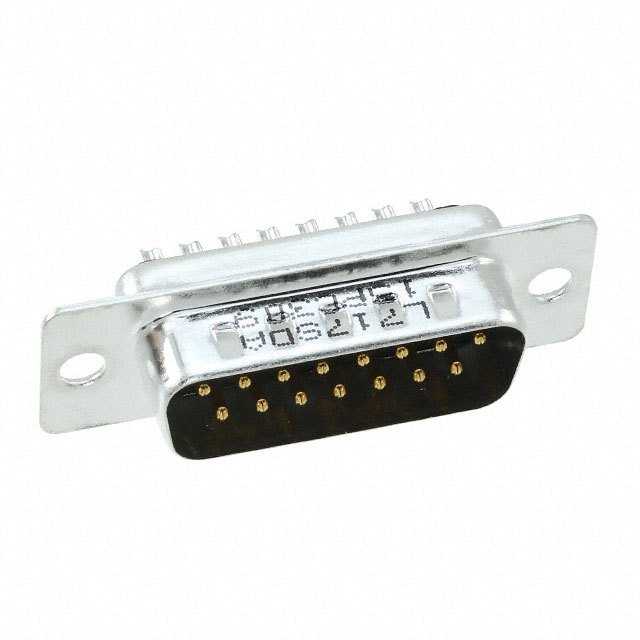

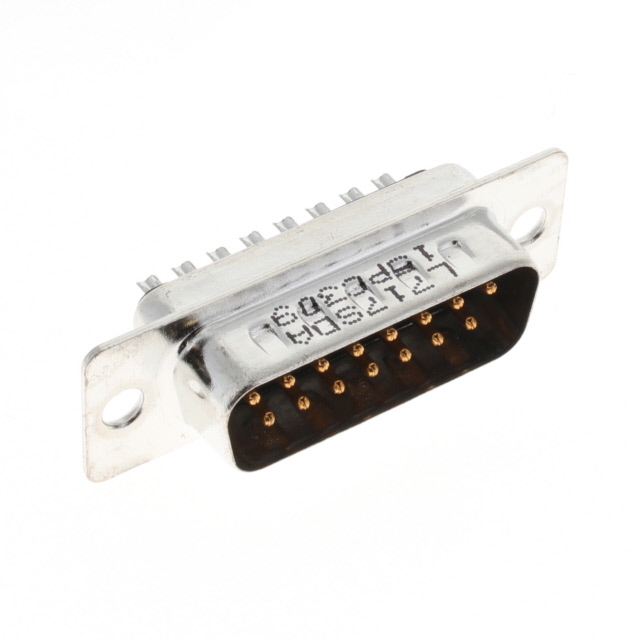

AMPHENOL D-Sub 连接器 L717SDA15PC309

L717SDA15PC309概述


    产品简介


    Amphenol的“SD”系列电子元器件包括了标准密度(SD)和高密度(HD)两种类型。这类元器件采用压铸和成型触点及闭合入口接触腔体的设计,以确保高度的精度和稳定性。这些高性能的连接器广泛应用于工业、电信以及其他任何标准输入输出连接的领域,为用户提供了一种经济实惠且可靠的解决方案。

    技术参数


    - 电气特性:
    - 电流评级:标准密度(SD):5A;高密度(HD):3A
    - 电压等级:250V AC/rms 50Hz
    - 耐压值:1000V AC/rms 50Hz,持续时间1分钟
    - 绝缘电阻:1000MΩ(直流500V)
    - 接触电阻:最大20mΩ
    - 气候数据:
    - 操作温度范围:-55°C到+125°C
    - 盐雾测试:24小时
    - 机械数据:
    - 单个接触插入力:最大0.54kg(1.19lb)
    - 单个接触拔出力:标准密度(SD):最小0.06kg(0.13lb);高密度(HD):最小0.02kg(0.044lb)
    - 插拔力:见详细表格
    - 材料和电镀:
    - 外壳:钢,镍板镀锡
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0级
    - 触点:黄铜,接触区域镀金;终止区域镀1.27µm(50µ”)镍底,再镀2.54µm(100µ”)锡
    - 后插件和锁紧螺丝:黄铜,镀2.54µm(100µ”)镍

    产品特点和优势


    Amphenol的“SD”系列以其高标准的质量和可靠性著称,能够满足商业应用的所有要求。特别之处在于其闭合入口接触腔体设计,保证了更高的安全性和更长的使用寿命。此外,这些连接器还具备良好的气候适应能力,能在极端环境下保持稳定的工作性能。在成本效益方面,这类连接器也极具竞争力,尤其适合对成本敏感的应用场合。

    应用案例和使用建议


    这些连接器被广泛应用于工业控制、通信系统等需要可靠数据传输和电源供应的场合。例如,在工业自动化控制系统中,它们用于连接传感器、执行器和控制器之间的信号和电源线。对于使用者而言,为了确保最佳性能和延长使用寿命,建议遵循制造商提供的安装指南,并定期进行维护检查。

    兼容性和支持


    这些连接器与多种不同的设备和组件兼容,具体细节可参考制造商提供的兼容性指南。厂商提供全面的技术支持服务,包括安装指导、故障排除和定制化解决方案,以帮助客户充分发挥这些连接器的优势。

    常见问题与解决方案


    - Q:在使用过程中发现连接不稳定怎么办?
    - A: 首先确认所有连接器已正确插入且锁紧,若问题依旧,可能是由于灰尘或其他污染物堵塞导致,此时应清洁相关接口并重新尝试。

    - Q:如何判断连接器是否达到额定工作条件?
    - A: 确保所选型号符合项目所需的电流和电压等级,并定期监测其温升情况以确保不超过规定的温度范围。

    总结和推荐


    综上所述,Amphenol的“SD”系列电子元器件以其卓越的性能、广泛的适用性和经济实惠的价格在市场上占据了一席之地。无论是工业控制还是通信设备,这些连接器都是理想的选择。强烈推荐给需要高可靠性连接解决方案的用户。

L717SDA15PC309参数

参数
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 3A
长*宽*高 39.24mm(长度)*15.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L717SDA15PC309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717SDA15PC309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717SDA15PC309 L717SDA15PC309数据手册

L717SDA15PC309封装设计

查看详情并下载
Symbol
Footprint
3D Model
