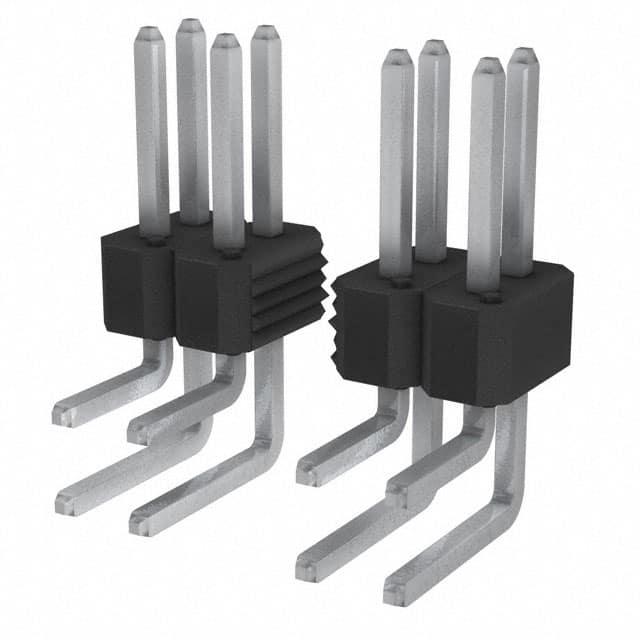

77317-404-66LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 66pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-404-66LF
供应商: 期货订购
标准整包数: 50
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-404-66LF

77317-404-66LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: 提供板到板、板到线缆、板到离散导线和板到柔性互联能力
    应用领域: 主要用于电路板设计中,包括各种工业自动化、通信系统和消费电子产品等领域

    技术参数


    - 针材料: 磷青铜合金 UNS C51000 符合 ASTM B-159 规范
    - 绝缘体材料: 高温树脂,具有 UL-94-V0 阻燃等级
    - 表面处理:
    - 锡铅镀层: 60/40 锡铅(厚度不少于 100 微英寸)
    - 无铅选项: 纯锡(厚度为 100-150 微英寸)覆盖 50 微英寸镍
    - 接触区域: 镀金(厚度按产品图纸规定),覆盖 50 微英寸镍
    - 电气特性:
    - 绝缘电阻: 不小于 5,000 兆欧
    - 耐电压: 1,500 伏 (DC, RMS 或 AC, 60 Hz)
    - 电流承载能力: 3 安培
    - 工作温度范围: -65°C 至 +130°C
    - 机械特性:
    - 轴向负载: 每个针最小承受 2.0 磅的轴向载荷

    产品特点和优势


    - 高可靠性: 通过多项军用标准测试,确保了产品的可靠性和耐用性。
    - 广泛的温度适应性: 能够在极端温度条件下正常工作。
    - 高绝缘性能: 提供良好的绝缘保护,防止电气故障。
    - 灵活的设计: 支持多种配置方式,适用于不同的电路板设计需求。

    应用案例和使用建议


    - 典型应用场景:
    - 机器人和自动化控制系统
    - 电信设备
    - 工业控制面板
    - 使用建议:
    - 确保正确选择合适的尺寸和配置以满足具体应用需求。
    - 在组装过程中需注意避免过度热处理,以免影响镀层质量。
    - 定期检查连接器状态,确保接触良好。

    兼容性和支持


    - 兼容性: 可以与 FCI 的 Mini PV™ 终端或其他 0.025 英寸插针兼容的插座配套使用。
    - 厂商支持: FCI 提供详细的技术文档和售后服务支持,确保客户能够顺利安装和维护产品。

    常见问题与解决方案


    - 问题1: 连接器无法正确插入
    - 解决方案: 检查针和孔是否对齐,确保没有损坏。
    - 问题2: 电流不稳定
    - 解决方案: 重新焊接并检查绝缘层是否有破损。
    - 问题3: 插入力过大
    - 解决方案: 检查安装是否正确,调整插头和插座之间的配合间隙。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高度可靠的电性能和机械特性
    - 广泛的工作温度范围
    - 高标准的质量控制和测试
    推荐使用:
    - 总体评价: FCI 的 Duplex Plated Bergstik® II Headers 是一款非常出色的连接器产品,其高可靠性、广泛应用温度范围和多样化的应用场景使其成为众多应用场合的理想选择。强烈推荐给需要高性能连接器的用户。
    以上内容提供了关于 FCI 的 Duplex Plated Bergstik® II Headers 连接器的详细技术资料和应用指南。希望这些信息能够帮助您更好地了解该产品的特性和使用方法。

77317-404-66LF参数

参数
排数 2
防护等级 -
触头镀层厚度 - 配接 2μm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
额定电流 3A
颜色 黑色
触头镀层 - 配接
针脚数 66pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

77317-404-66LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-404-66LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-404-66LF 77317-404-66LF数据手册

77317-404-66LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
