PT10MV10-104A2020-S

厂牌: AMPHENOL
产品描述: 100KΩ ±20% 150mW ±300ppm/℃ 线性 200V 通孔安装 10.3mm(长度)*4.8mm(高度)
供应商型号: 3128502
供应商: 海外现货
标准整包数: 1

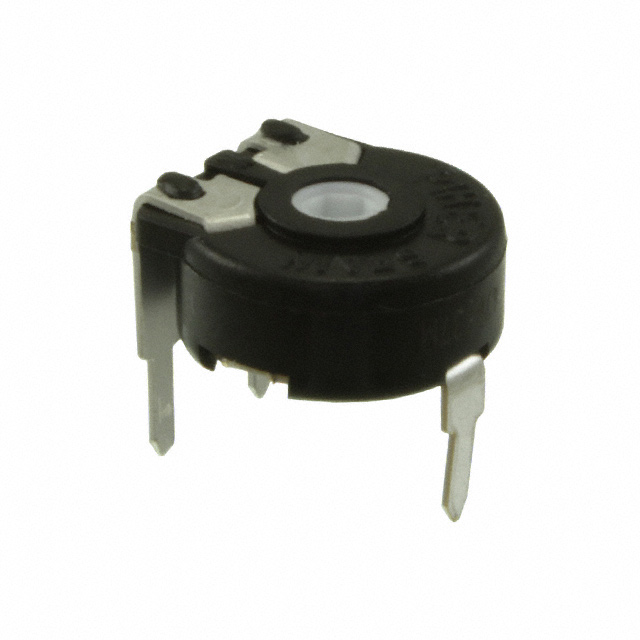

AMPHENOL 电位器及其他可变电阻器 PT10MV10-104A2020-S

PT10MV10-104A2020-S概述

    10 mm Carbon Potentiometer PT10

    1. 产品简介


    PT10系列是一款10毫米碳电阻电位器,专为需要频繁调整的应用而设计。它具备灵活的安装方法,适用于多种应用场景,包括测试和测量设备、消费电子产品、家电、小型发动机、机器人、运动控制器以及医疗设备控制面板。

    2. 技术参数


    - 电气旋转角度: 2°
    - 扭矩: 0.4至2 Ncm(0.6至2.7 in-oz),部分型号可选低扭矩版本
    - 机械旋转角度: 235°±5° 或 220°±20°
    - 生命周期: 高达100,000次循环
    - 阻值范围: 100Ω至5MΩ(十进制:1.0 - 2.0 - 2.2 - 2.5 - 4.7 - 5.0)
    - 容差: ±20%
    - 最大电压: 直流50°C时200V
    - 额定功率: 直流50°C时0.15W
    - 工作温度范围: -25°C至+70°C(可根据应用要求提高至85°C)

    3. 产品特点和优势


    - 碳电阻元件: 提供高精度控制
    - 防尘外壳: 保障长时间使用的可靠性
    - 聚酯基板: 具备良好的耐热性和机械强度
    - 灵活的接线位置: 支持初始位置、50%和最终位置的调节
    - 特殊定制选项: 如特殊的斜率、机械定位点、低扭矩版本及特殊开关选项

    4. 应用案例和使用建议


    典型应用场景:
    - 测试和测量设备: 如信号发生器和示波器,需精确控制输出电压。
    - 消费电子产品: 如音响设备,通过电位器调整音量大小。
    - 医疗设备控制面板: 如MRI扫描仪的控制面板,实现对设备参数的精细调节。
    使用建议:
    - 在使用前检查产品的最大电压和额定功率,以确保其适合所连接的电路。
    - 确保接线正确,避免短路或其他电气故障。
    - 根据不同的使用环境选择合适的温度范围,如工业环境可能需要更宽的温度范围。

    5. 兼容性和支持


    - 兼容性: 与其他标准电气元件兼容,但某些特殊版本需要额外配置。
    - 厂商支持: Piher提供详细的资料和技术支持,包括产品文档和在线查询服务。对于自定义塑料轴/旋钮/致动器,需联系Piher获取兼容材料的建议。

    6. 常见问题与解决方案


    - 问题: 扭矩过高
    - 解决方案: 选择低扭矩版本,或者咨询Piher的技术支持以获得专业建议。
    - 问题: 使用过程中出现噪声
    - 解决方案: 确保正确的装配和接线,必要时可以联系Piher更换或维修。
    - 问题: 不能达到预期寿命
    - 解决方案: 参考手册中的使用建议,如温度控制和正确的操作方式,如果需要长寿命版本,可联系Piher进行定制。

    7. 总结和推荐


    综合评估:
    - 优点: 高精度、灵活性强、定制化选项丰富、防尘设计、适用温度范围广。
    - 推荐: PT10系列电位器因其高精度和灵活性,在许多应用领域表现出色。它不仅适用于需要频繁调整的应用场合,还提供了多种定制选项,满足不同客户的需求。强烈推荐用于需要精细控制的设备和系统中。
    总之,PT10系列电位器是高品质的选择,非常适合各种复杂且精密的应用场景。

PT10MV10-104A2020-S参数

参数
电阻值 100KΩ
精度 ±20%
额定功率 150mW
温度系数 ±300ppm/℃
额定电压 200V
锥度 线性
长*宽*高 10.3mm(长度)*4.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT10MV10-104A2020-S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT10MV10-104A2020-S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电位器及其他可变电阻器 AMPHENOL PT10MV10-104A2020-S PT10MV10-104A2020-S数据手册

PT10MV10-104A2020-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1392
10+ ¥ 3.1358
100+ ¥ 2.8096
500+ ¥ 2.7595
1000+ ¥ 2.7595
2000+ ¥ 2.7093
4000+ ¥ 2.7093
库存: 6024
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.35
