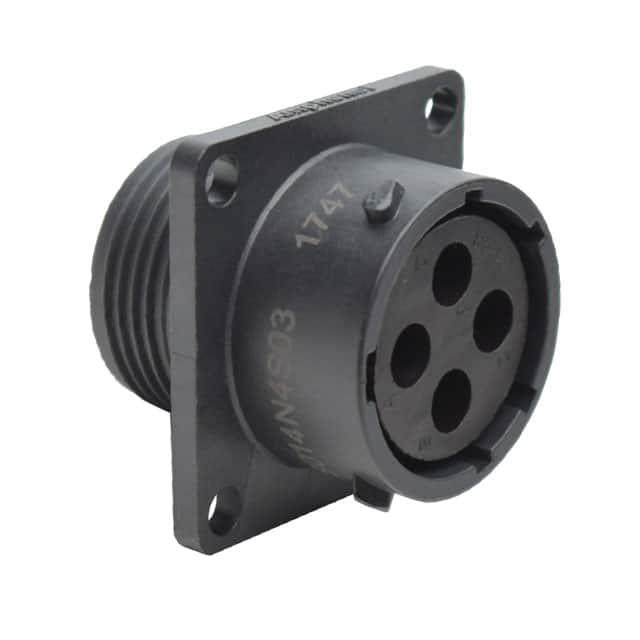

RTS014N4S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 4pin Thermoplastic 23A 法兰安装,面板安装 28.8mm(长度)*28.8mm(高度)
供应商型号: 654-RTS014N4S03
供应商: Mouser
标准整包数: 1
AMPHENOL 圆形连接器 RTS014N4S03

RTS014N4S03概述

    电子元器件产品技术手册概述

    1. 产品简介


    ECO-MATE 接收端插座是一款适用于工业及民用领域的高性能连接器,型号为RTS0144Sxx。它具有四种位置配置,采用法兰安装方式,尺寸为14号,主要功能是实现电路间的可靠连接。该产品特别适合于恶劣环境下的应用,例如高湿度、高温或振动强烈的场合。

    2. 技术参数


    以下是ECO-MATE接收端插座的技术规格和性能参数:
    - 额定电流:23A(最大)
    - 额定电压:500V(AC/DC)
    - 工作温度范围:
    - 普通型号:-40°C ~ 105°C
    - 高温型号:-40°C ~ 125°C
    - 耐压等级:小于2毫安漏电流@2000伏交流电
    - 绝缘电阻:≥5000兆欧
    - 防护等级:插接状态下达到IP67和IP69K(面板外部)
    - 耐久性:至少500次插拔循环
    - 材料:壳体和插件均为热塑性材料,符合UL94 V-0标准;密封垫圈由NBR/硅胶制成
    - 兼容性:适合2.5mm接触点

    3. 产品特点和优势


    ECO-MATE接收端插座具备以下独特功能和优势:
    - 高可靠性:耐压等级高,漏电流小,确保电路安全稳定运行。
    - 广泛的工作温度范围:适应多种环境条件,包括极端温度和湿度环境。
    - 长寿命设计:提供至少500次插拔循环,减少维护成本。
    - 环保合规:RoHS合规,对环境友好。
    - 优异的防护能力:具备高防护等级,适合户外和工业应用。

    4. 应用案例和使用建议


    ECO-MATE接收端插座可应用于多个领域,如工业自动化、汽车制造、军事通信等。例如,在一个复杂的工业控制系统中,该插座用于连接不同模块之间的电源和信号线路。为了确保最佳性能,建议用户根据具体应用选择合适的温度范围型号,并注意安装时的密封处理以确保防水防尘效果。

    5. 兼容性和支持


    ECO-MATE接收端插座可与多种型号的连接器配对使用,适用于广泛的电子系统。制造商提供了详细的产品手册和技术支持服务,以帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:插座无法正常插拔。
    - 解决方案:检查插座与插头的配合是否正确,确保插入方向正确并使用适当的力度。
    - 问题2:长时间使用后绝缘电阻降低。
    - 解决方案:定期进行绝缘测试,如发现异常及时更换新的插座。

    7. 总结和推荐


    综上所述,ECO-MATE接收端插座以其高可靠性、广泛适用性和环保性在众多连接器中脱颖而出。它特别适用于需要高稳定性和抗环境干扰的应用场合。因此,我们强烈推荐此产品用于各种工业和民用项目中。
    希望这篇文章能为用户提供详尽的信息,并有助于他们在选择合适的电子元器件时做出明智的决定。

RTS014N4S03参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 23A
外壳材料 Thermoplastic
针脚数 4pin
长*宽*高 28.8mm(长度)*28.8mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

RTS014N4S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS014N4S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS014N4S03 RTS014N4S03数据手册

RTS014N4S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2685 ¥ 69.8688
10+ $ 7.447 ¥ 62.9272
20+ $ 7.2684 ¥ 61.418
100+ $ 6.1668 ¥ 52.1095
200+ $ 5.0652 ¥ 42.8009
库存: 116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.86
直接购买
加入购物车
