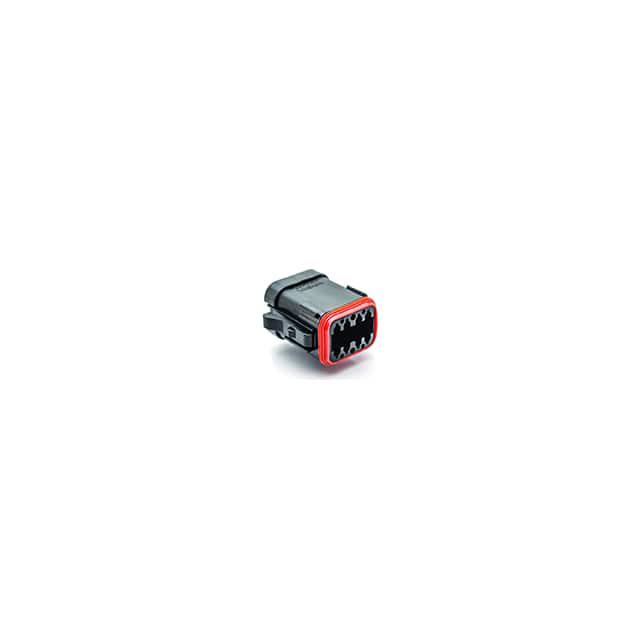

AT06-08SA-MMBLK

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Lock,Plug 4 8pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 37.3mm(长度)*22mm(高度)
供应商型号: Q-TCC-AT06-08SA-MMBLK
供应商: 期货订购
标准整包数: 480
AMPHENOL 矩形连接器 - 外壳 AT06-08SA-MMBLK

AT06-08SA-MMBLK概述

    # Amphenol A Series™ 插头:AT06-08SX-MMXXX 技术手册解读

    产品简介


    Amphenol A Series™ 插头系列,型号为 AT06-08SX-MMXXX,是一款专为高可靠性连接需求设计的插头。该系列产品配备 8 个插座,具备钥匙配置(Keyed)、减少直径密封(Reduced Diameter Wire Seal)以及端帽(End Cap)等特点。它可与多种接口类型配套使用,例如 AT、ATV、AHD-9、ARC、DuraMate 和 PanelMate 系列。此款插头广泛应用于汽车、工业自动化及通信等领域。

    技术参数


    | 参数类别 | 参数值 |

    | 插头类型 | 8-socket, AT series |
    | 键配置 | A、B、C、D(各2个位置) |
    | 颜色选择 | 灰色、黑色、棕色、绿色 |
    | 材料规格 | 接口外壳:热塑性塑料;密封:硅橡胶 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | ≥1000 MΩ @ 25°C |
    | 耐压等级 | ≤1500 VAC,电流泄漏 < 2 mA |
    | 防护等级 | IP67(接合状态时) |
    | 接触件尺寸 | 16 AWG |
    | 电线直径范围 | 最小绝缘外径:1.35 mm;最大:3.05 mm |
    | 使用寿命 | ≥100次循环 |

    产品特点和优势


    AT06-08SX-MMXXX 插头以其高可靠性和多样化的配置脱颖而出。通过关键配置(Keyed),确保插头和插座之间精准对接,避免误操作;同时采用减小直径密封技术,增强防水防尘性能,适用于恶劣环境。此外,丰富的颜色选项满足不同客户对于外观设计的需求。

    应用案例和使用建议


    应用场景
    1. 汽车电子系统:用于传感器信号传输,要求高效稳定的电连接。
    2. 工业设备:如机器人手臂或控制面板,需承受频繁插拔和振动影响。
    3. 通信设施:高速数据传输场景下提供可靠连接保障。
    使用建议
    在安装过程中,请务必确认电缆规格符合标准要求,并根据实际应用场景选用合适的键配置与颜色标识,便于后期维护管理。建议定期检查接触件表面状况,及时清理污垢以维持良好导电性。

    兼容性和支持


    该款插头支持与 AT、ATV 等多系列接口配合使用,扩展性强。Amphenol 提供完善的售后服务和技术支持网络,涵盖产品咨询、定制开发直至现场指导安装调试全过程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 检查电缆直径是否超出允许范围 |
    | 密封效果不佳 | 确保正确安装密封圈且紧固到位 |
    | 接触不良 | 清洁接触面并重新连接 |

    总结和推荐


    综上所述,Amphenol A Series™ 插头 AT06-08SX-MMXXX 是一款性能优异、适用广泛的连接器。凭借其坚固耐用的设计、卓越的环境适应能力以及灵活多样的配置选项,非常适合各种严苛工况下的应用需求。强烈推荐给寻求高性能连接解决方案的专业人士。

AT06-08SA-MMBLK参数

参数
针脚数 8pin
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 4
触头端接 压接
长*宽*高 37.3mm(长度)*22mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

AT06-08SA-MMBLK厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AT06-08SA-MMBLK数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL AT06-08SA-MMBLK AT06-08SA-MMBLK数据手册

AT06-08SA-MMBLK封装设计

查看详情并下载
Symbol
Footprint
3D Model
