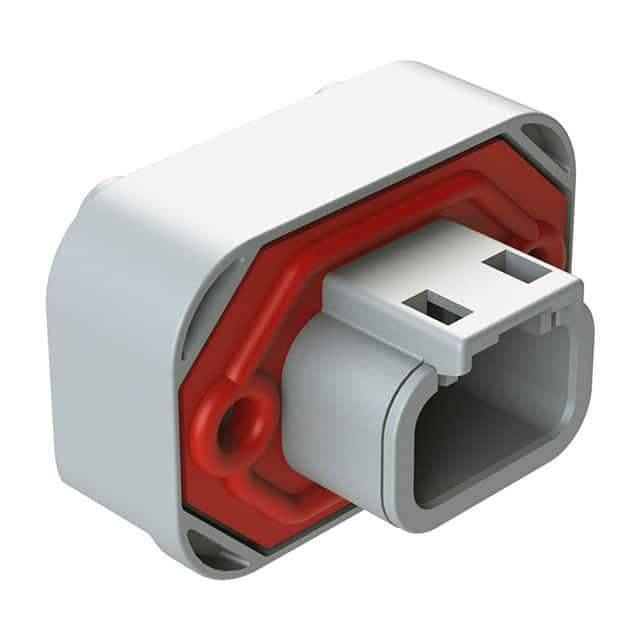

ATM15-3P-BM04

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Latch Holder,Receptacle 焊盘 3pin Thermoplastic (TP) 7.5A 锡 灰色 通孔安装 41mm*27mm*30.2mm
供应商型号: 3219092
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 ATM15-3P-BM04

ATM15-3P-BM04概述

    # ATM15-3P-BMXX PCB Mount Receptacle 技术手册

    产品简介


    ATM15-3P-BMXX是一款适用于多种应用场合的3针直插式防水连接器,属于Amphenol公司的ATM系列。它设计用于电路板上,具有直插式法兰结构,能够提供稳定可靠的电气连接。ATM15-3P-BMXX连接器广泛应用于工业自动化、航空航天、汽车电子等领域,为高可靠性应用提供了可靠的选择。

    技术参数


    尺寸及公差
    - 高度:20.9 mm
    - 长度:30.0 mm
    - 宽度:41.0 mm
    - 法兰密封直径:3.05±0.4 mm
    - 其他关键尺寸:如图所示
    材料
    - 壳体:热塑性塑料(灰色)
    - 密封圈:硅橡胶
    - 接触件:铜合金
    电气特性
    - 额定电流:7.5安培
    - 工作温度范围:-55°C 至 +125°C
    - 耐压能力:在1500伏交流电下,泄漏电流小于2毫安
    - 绝缘电阻:在25°C时,不小于1000兆欧姆
    - 防水等级:IP67(接合状态)
    循环寿命
    - 插拔循环耐久性:可达100次
    环境适应性
    - 符合RoHS标准

    产品特点和优势


    ATM15-3P-BMXX具备以下显著特点:
    1. 高可靠性:额定电流高,可在极端环境下正常工作。
    2. 防水防尘:达到IP67防护等级,适合户外和工业环境。
    3. 耐久性强:插拔寿命高达100次,适用于频繁插拔的应用场景。
    4. 绿色环保:符合RoHS标准,无有害物质,有利于环境保护。

    应用案例和使用建议


    应用案例
    ATM15-3P-BMXX连接器在多个领域得到广泛应用,如汽车电子、工业控制、航空电子等。例如,在汽车电子系统中,它可以连接车载电池组与控制系统,确保安全可靠的电力传输。
    使用建议
    - 安装前检查:确保PCB上的焊接点清洁无尘。
    - 安装工艺:推荐使用扭矩为10-20英寸磅的自攻螺丝进行固定,以确保良好的机械连接。
    - 防水处理:建议使用密封胶或其他防水措施,进一步提高防水性能。

    兼容性和支持


    ATM15-3P-BMXX与同一系列的其他连接器兼容,如配套的ATM06-3S系列插头。Amphenol公司提供详尽的技术支持和售后服务,确保用户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:插拔时感觉力道过大
    - 解决方案:确认螺丝已拧紧到推荐扭矩范围内。
    2. 问题:防水性能不佳
    - 解决方案:在插头和插座之间增加一层防水密封胶带或涂抹防水剂。
    3. 问题:接触不良
    - 解决方案:检查插针和插座的清洁情况,必要时重新焊接或更换损坏的部件。

    总结和推荐


    总体而言,ATM15-3P-BMXX凭借其优异的电气性能和高可靠性,成为了众多高要求应用场景的理想选择。特别是对于需要高度可靠性和良好防水防尘性能的应用,这款连接器无疑是最佳之选。因此,我强烈推荐在需要高性能连接器的项目中使用ATM15-3P-BMXX。

ATM15-3P-BM04参数

参数
类型 Latch Holder,Receptacle
颜色 灰色
端接 焊盘
额定电流 7.5A
外壳材料 Thermoplastic (TP)
针脚数 3pin
触头镀层 - 配接
长*宽*高 41mm*27mm*30.2mm
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

ATM15-3P-BM04厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ATM15-3P-BM04数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL ATM15-3P-BM04 ATM15-3P-BM04数据手册
