首页  >  产品百科  >  17E17272

17E17272

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: D-Sub Backshells,Two Piece Backshell 37pin Acrylonitrile Butadiene Styrene (ABS) 银色 69.34mm(长度)
供应商型号: N-17E17272
供应商: 云汉优选
标准整包数: 1
AMPHENOL D-Sub 连接器 17E17272

17E17272概述

    电子元器件技术手册:Amphenol Plated Plastic Backshell

    产品简介

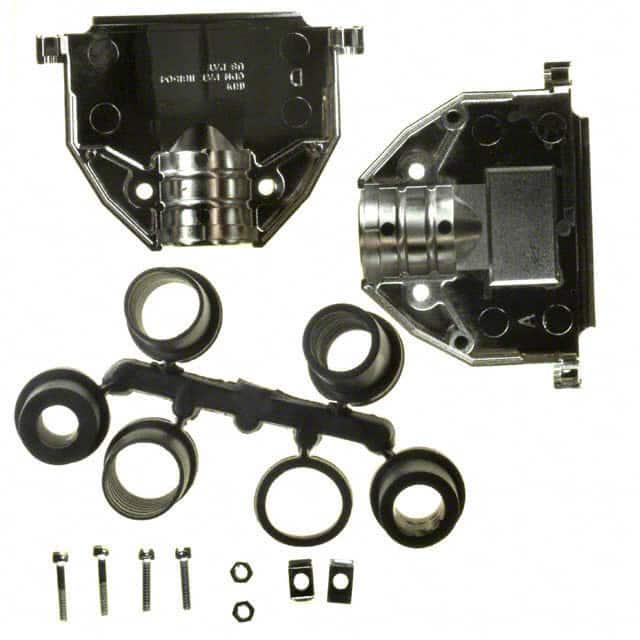

    Amphenol的镀镍塑料背壳是一种专门设计用于标准和高密度D型亚微型连接器的配件,适用于需要符合FCC 20780标准的电缆组件。这款背壳具有高度耐用性,提供了卓越的EMI/RFI保护,确保屏蔽效果,广泛应用于通信、计算机和其他电子设备领域。

    技术参数


    - 材料:
    - 外壳材质:ABS聚合物
    - 电镀:铜镍
    - 密封圈材质:PVC(UL 94 VO)
    - 安装材料:
    - 镀锌钢螺丝
    - 工作环境:
    - 所有材料均符合RoHS标准
    - 规格:
    - 插入规格:根据具体型号可选择9针、15针、26针、44针和62针
    - 电缆直径范围:最小0.210英寸(5.33毫米),最大0.650英寸(16.51毫米)
    - 连接器尺寸:各型号不同,详见尺寸表格

    产品特点和优势


    - 卓越的EMI/RFI保护:通过橡胶密封圈的设计,确保电缆屏蔽层紧密贴合,提供良好的电磁干扰保护。
    - 高耐用性:采用镀镍ABS塑料材质,抗磨损,长期使用仍能保持良好性能。
    - 符合RoHS标准:环保材料,适用于各类电子产品生产。

    应用案例和使用建议


    - 应用场景:
    - 电信设备:电话机、网络交换机
    - 计算机设备:服务器、工作站
    - 医疗设备:监护仪、超声仪
    - 使用建议:
    1. 装配步骤:
    - 选择合适的插入规格,将电缆穿过背壳。
    - 切割电缆护套,将屏蔽层折叠并固定在背壳上。
    - 安装螺母和连接器。
    - 放置密封圈和关闭盖子。

    兼容性和支持


    - 兼容性:适用于大多数标准和高密度D型亚微型连接器。
    - 厂商支持:Amphenol提供全面的技术支持和售后服务,包括装配指导和技术咨询。

    常见问题与解决方案


    - 问题1:电缆屏蔽层未紧密贴合
    - 解决办法:检查密封圈位置,确保橡胶密封圈正确放置并压缩。

    - 问题2:连接器装配困难
    - 解决办法:确认所选插入规格正确,并按照官方装配说明进行操作。

    总结和推荐


    综上所述,Amphenol的镀镍塑料背壳以其出色的EMI/RFI防护能力和高耐用性,在众多应用中表现出色。其易于安装、维护简单的特点使其成为电信和计算机领域的理想选择。建议在高可靠性要求的应用中优先考虑此产品。

17E17272参数

参数
颜色 银色
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 Acrylonitrile Butadiene Styrene (ABS)
针脚数 37pin
类型 D-Sub Backshells,Two Piece Backshell
长*宽*高 69.34mm(长度)
零件状态 在售
包装方式 盒装

17E17272厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

17E17272数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL 17E17272 17E17272数据手册

17E17272封装设计

查看详情并下载
Symbol
Footprint
3D Model
