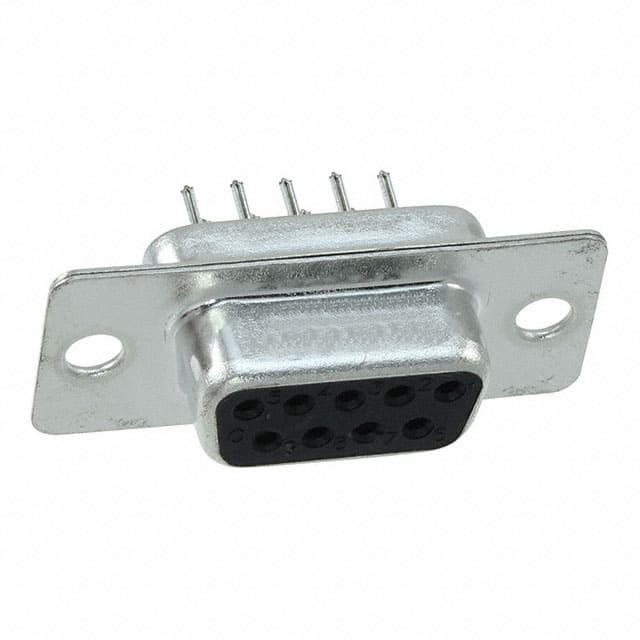

L77SDE09SOL2

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel,Tin Plated 5A 金 黑色 通孔安装 30.84mm(长度)*12.55mm(高度)
供应商型号: 3727308
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L77SDE09SOL2

L77SDE09SOL2概述


    产品简介


    Amphenol "SD" 系列 D-Sub 连接器
    Amphenol "SD" 系列 D-Sub 连接器是一种适用于工业、电信和通用标准输入输出连接的标准和高密度连接器。该系列连接器采用精密冲压和成型触点,配以闭式触点腔绝缘体,确保了连接器的高品质和可靠性。这些连接器特别适用于需要高速度和高可靠性的商业要求。

    技术参数


    - 认证:符合 MIL C24308 和 NFC 93425-HE5 标准。
    - 气候数据:
    - 操作温度范围:-55°C 至 +125°C
    - 盐雾测试:24 小时
    - 镀金厚度:0.381μm (15μ") 或 0.76 μm (30μ")
    - 机械数据:
    - 单个触点插入力:≤0.54kg (1.19lb)
    - 单个触点拔出力:SD ≥0.06kg (0.13lb),HD ≥0.02kg (0.044lb)
    - 配合和分离力(最大/最小):参见表格
    - 材料和镀层:
    - 壳体:钢
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0 级
    - 插针接触件:黄铜,镀镍
    - 孔接触件:磷青铜,镀镍
    - 后置插入件:黄铜,镀镍
    - 板锁:黄铜,镀镍
    - 螺旋锁:黄铜,镀镍(可拆卸)
    - 电气数据:
    - 电流承载能力:标准密度 5A,高密度 3A
    - 电压等级:250V AC/rms 50Hz
    - 耐受电压:1000V AC/rms 50Hz,持续 1 分钟
    - 绝缘电阻:1000MΩ,500V DC 测试
    - 接触电阻:≤20mΩ(标准密度)

    产品特点和优势


    Amphenol "SD" 系列 D-Sub 连接器具有以下显著特点和优势:
    - 高可靠性:符合军事标准 MIL C24308 和 NFC 93425-HE5。
    - 广泛的工作温度范围:从 -55°C 到 +125°C。
    - 优良的耐盐雾性:通过 24 小时的盐雾测试。
    - 高性能的电气特性:高电流承载能力和高电压等级。
    - 多种接口选项:支持标准密度和高密度设计,适用广泛的应用需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于工业设备间的高速数据传输和信号控制。
    - 电信网络:作为路由器、交换机和基站的连接器。
    - 通用标准 I/O 连接:广泛应用于各种电子设备中。
    使用建议:
    - 在工业环境中,考虑选择高密度设计以适应更高的密度要求。
    - 确保连接器与电路板的良好配合,避免因装配不当导致的接触不良。

    兼容性和支持


    - 兼容性:适用于广泛的工业标准,与多种设备兼容。
    - 支持和服务:Amphenol IT & Communication Products 提供全面的技术支持和售后服务。如有特殊需求,请联系工厂咨询。

    常见问题与解决方案


    问题一:如何订购不同型号的连接器?
    - 解答:根据具体需求选择合适的配置(如密度、触点数量等),并联系厂家咨询。
    问题二:连接器的环境温度范围是多少?
    - 解答:工作温度范围为 -55°C 至 +125°C,适用于极端环境条件。

    总结和推荐


    综上所述,Amphenol "SD" 系列 D-Sub 连接器是一款具备高可靠性和广泛温度适应性的优质连接器。它在工业自动化、电信及通用标准连接中表现卓越,强烈推荐用于需要高可靠性和良好环境适应性的应用场景。

L77SDE09SOL2参数

参数
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
长*宽*高 30.84mm(长度)*12.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L77SDE09SOL2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77SDE09SOL2数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77SDE09SOL2 L77SDE09SOL2数据手册

L77SDE09SOL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.1037
10+ ¥ 5.5969
25+ ¥ 5.3816
50+ ¥ 5.3816
100+ ¥ 4.8219
250+ ¥ 4.8219
450+ ¥ 4.7358
950+ ¥ 4.6497
2400+ ¥ 4.6497
库存: 175
起订量: 8 增量: 0
