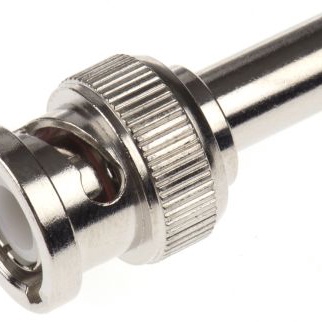

B1121A1-ND3G-1-50

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Amphenol BNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG122,RG133,RG133A,RG303,RG58,RG58 A/B/C线
供应商型号: AV-A-BENB1121A1ND3G150
供应商: Avnet
标准整包数: 100
AMPHENOL 同轴连接器(RF) B1121A1-ND3G-1-50

B1121A1-ND3G-1-50概述


    产品简介


    Amphenol Coax Europe 提供的射频/微波同轴连接器(RF/Microwave Coaxial Connectors)是一系列适用于广泛领域的高性能电子元件。这些连接器主要用于射频(RF)和微波(Microwave)应用,适用于电缆、扁平带状电缆和互联系统的各种连接需求。产品线覆盖了标准/微型连接器、超小型连接器、半柔性/软性电缆连接器等多种类型,确保其在通信、航空航天、军事、汽车及工业应用中的适用性。

    技术参数


    以下是 Amphenol Coax Connectors 的部分技术规格和性能参数,涵盖其主要电气和机械特性:
    | 参数 | 规格 |
    | : | : |
    | 阻抗 | 50 欧姆 |
    | 频率范围 | 直到 6 GHz |
    | 工作电压 | 170 VRMS 最大值(海平面) |
    | 耐电压 | 500 VRMS 最小值(海平面) |
    | 驻波比 | 最大 1.3(直插)/1.5(弯角) |
    | 接触电阻 | 中心针:最大 5 毫欧姆;外导体:最大 2.5 毫欧姆 |
    | 绝缘电阻 | 最小 1000 兆欧姆 |
    | 抗分离力 | 最大 3.4 磅 |

    产品特点和优势


    - 高频性能:设计用于从直流到 6 GHz 的宽频率范围内,适用于高要求的应用。
    - 快速连接:通过可靠的即插即用接口,简化安装过程并提高效率。
    - 耐久性:具备高耐用性,至少可进行 500 次接合和分离循环。
    - 低接触电阻:保证良好的电气性能和低信号损耗。
    - 多种电缆兼容性:支持不同类型的半刚性、柔性及微细电缆,满足多样化应用需求。

    应用案例和使用建议


    应用案例
    Amphenol Coax Connectors 在多个领域有着广泛的应用,如:
    - 无线通信:用于手机、无线基站等无线设备中的信号传输。
    - 测试仪器:适用于射频和微波测试仪器中的精密测量。
    - 航空航天:在卫星和航空电子系统中提供关键的信号连接。
    - 消费电子产品:在笔记本电脑、平板电脑和其他便携式电子设备中实现高速数据传输。
    使用建议
    为了确保最佳性能和延长使用寿命,建议遵循以下几点:
    - 正确选择电缆:根据应用需求选择合适的电缆类型和尺寸。
    - 适当的安装方法:采用正确的安装方法,例如焊接或压接,以保证连接稳定可靠。
    - 环境适应性:考虑工作环境的温度、湿度等因素,选择相应防护等级的产品。

    兼容性和支持


    Amphenol Coax Connectors 与其他厂商的电缆和设备具有良好的兼容性,可以方便地集成到现有的系统中。同时,Amphenol 提供全方位的技术支持,包括详细的安装指南和产品认证,确保客户在使用过程中得到充分的支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 连接器损坏 | 检查安装步骤,确保使用正确的工具进行操作。必要时,更换新的连接器。 |
    | 接触不良 | 清理连接面,确保无灰尘或污染物。重新安装以恢复良好的接触。 |
    | 信号衰减过大 | 检查电缆长度和类型,确保符合要求。检查接头是否紧密连接,必要时重新焊接或压接。 |

    总结和推荐


    Amphenol Coax Connectors 是一个高度可靠且多功能的解决方案,适合各种高频应用。其卓越的性能、耐用性和广泛的兼容性使其成为市场上备受推崇的产品。无论是用于通信设备还是工业应用,Amphenol Coax Connectors 都能提供出色的电气性能和长期稳定的连接可靠性。我们强烈推荐这一产品系列,为您的电子项目提供强大的支持。

B1121A1-ND3G-1-50参数

参数
类型 BNC连接器
阻抗 50Ω
外壳颜色 -
最大频率 6GHz
紧固类型 卡扣
端口数 -
触头端接 -
安装方式 导线安装

B1121A1-ND3G-1-50厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

B1121A1-ND3G-1-50数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL B1121A1-ND3G-1-50 B1121A1-ND3G-1-50数据手册

B1121A1-ND3G-1-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.8909 ¥ 16.7349
1500+ $ 1.8741 ¥ 16.5854
库存: 5000
起订量: 500 增量: 100
交货地:
最小起订量为:500
合计: ¥ 8367.45
