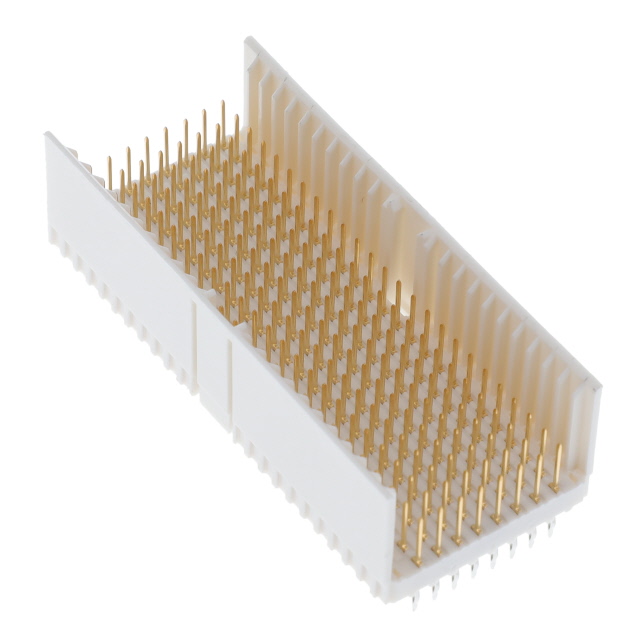

HM2P95PD8110N9LF

产品分类: 背板连接器 - 专用
厂牌: AMPHENOL
产品描述: Conn Hard Metric M 200 POS 2mm Press Fit ST Thru-Hole Tray
供应商型号: 3727389
供应商: 海外现货
标准整包数: 1
AMPHENOL 背板连接器 - 专用 HM2P95PD8110N9LF

HM2P95PD8110N9LF概述

    MILIPACS® HM: High-Performance Electronic Interconnection System

    1. 产品简介


    MILIPACS® HM是一款2.0毫米硬金属接口系统,具有5行和8行接触排设计以及2行用于屏蔽和接地的功能。该系统是面向通信、数据、消费、工业、军事、航空航天、汽车及电力互连市场的产品,自1989年创建以来,MILIPACS® HM已经成为市场上最具可靠性的标准互连系统之一。

    2. 技术参数


    MILIPACS® HM 的主要技术规格如下:
    | 类别 | 参数 | 数值 |
    |
    | 基本特性 | 接触排列方式 | 5行或8行接触 |
    接触排数 | 2排 |
    | 电气特性 | 工作温度范围 | -55°C 至 +125°C |
    工作电流 | 1.5A @ 20°C / 1.0A @ 70°C |
    测试电压 | 750 Vrms |
    接触电阻 | 最大20 mΩ |
    绝缘电阻 | 最小10^4 MΩ |
    对接力 | 每对接触最大0.75 N |
    拔出力 | 每对接触最小0.15 N |
    疲劳应力 | 最小200 Kpsi |
    错位 | 长度方向:±2.0 mm / 横向:±2.5 mm |
    倾斜 | ±2.0° |
    接触层次 | 5.30 mm, 6.80 mm, 8.30 mm |
    额定寿命 | 最高500次对接 |
    终点正常力 | 每对接0.75 N (EOL) |
    过孔间距 | 2.0 mm |
    | 物理特性 | 绝缘材料 | 高温热塑塑料,UL94V0等级 |
    接触材料 | 磷青铜 |
    接触电镀 | 接触区域选择性金镍电镀,安装区镀锡铅铜 |
    | 机械特性 | 销大小 | 小销尺寸和相关PT孔直径 |

    3. 产品特点和优势


    MILIPACS® HM的独特优势在于其设计符合IEC 917和IEC 61076-4-101标准,且通过贝尔实验室GR-1217-CORE认证。此外,MILIPACS® HM拥有独特的1件式女连接器设计,这为市场带来了最坚固可靠的硬金属连接器。它还提供了各种屏蔽解决方案,如无屏蔽、顶部屏蔽、顶部和半后部屏蔽或全屏蔽模块。这种高度的灵活性使其能够在多种场景下使用。

    4. 应用案例和使用建议


    MILIPACS® HM被广泛应用于现代电子设备中,以支持高速信号传输,同时控制阻抗和串扰。例如,在一个5行2 mm网格的背板连接器上使用差分引脚配置时,即使在350 ps上升时间的情况下,前向串扰低于2%,后向串扰约为10%,表明该系统能够有效管理高速信号中的复杂性。对于需要严格电磁干扰控制的应用,MILIPACS® HM具有出色的屏蔽性能,可以将屏蔽效果提高约35 dB。
    使用建议:
    - 对于高速信号传输,建议采用优化的信号布局来进一步减少串扰和反射。
    - 在选择屏蔽类型时,考虑实际应用的EMI(电磁干扰)要求,从而在成本效益之间做出最佳平衡。
    - 定期检查连接器的物理状况和电气性能,确保系统的长期可靠性。

    5. 兼容性和支持


    MILIPACS® HM 与不同种类的电子设备兼容,适用于板对板连接以及与电缆连接器模块的组合。除了提供的技术支持外,制造商还提供详细的文档和客户服务,帮助用户在产品生命周期内获得所需的支持。

    6. 常见问题与解决方案


    - Q: 如何确保连接器的屏蔽效果?
    - A: 参考产品手册中的测试设置,确保使用正确的屏蔽材料并正确安装。

    - Q: 如何处理过高的接触电阻?
    - A: 清洁接触区域,重新安装插头并确保没有损坏。

    - Q: 在极端温度下使用MILIPACS® HM连接器是否有任何限制?
    - A: 产品设计允许在-55°C至+125°C的范围内使用,但具体应用需参考手册中的使用指南和限制条件。

    7. 总结和推荐


    综上所述,MILIPACS® HM是一款具有极高可靠性和强大性能的电子互连系统。其在高速信号传输和电磁干扰控制方面的卓越表现使其成为众多应用的理想选择。如果您正在寻找一种既高效又可靠的互连解决方案,MILIPACS® HM无疑是一个值得推荐的选择。

HM2P95PD8110N9LF参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HM2P95PD8110N9LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。
