3287-6101

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Snap-On 焊接安装,贴片安装
供应商型号: 2787948
供应商: element14
标准整包数: 1

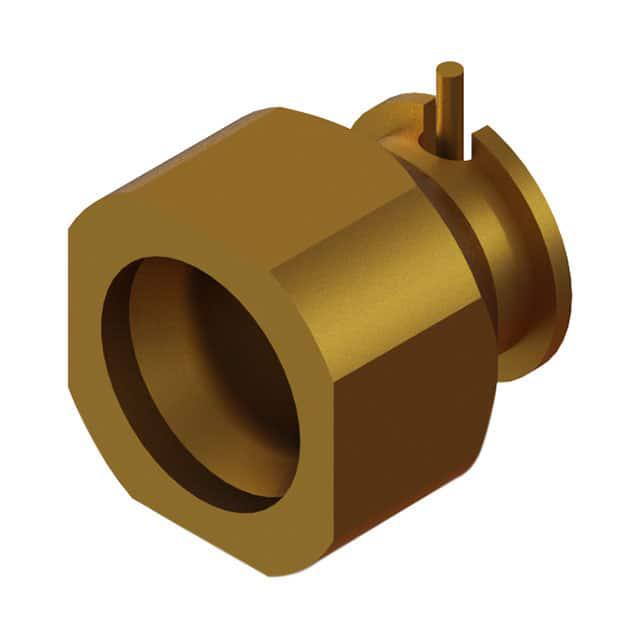

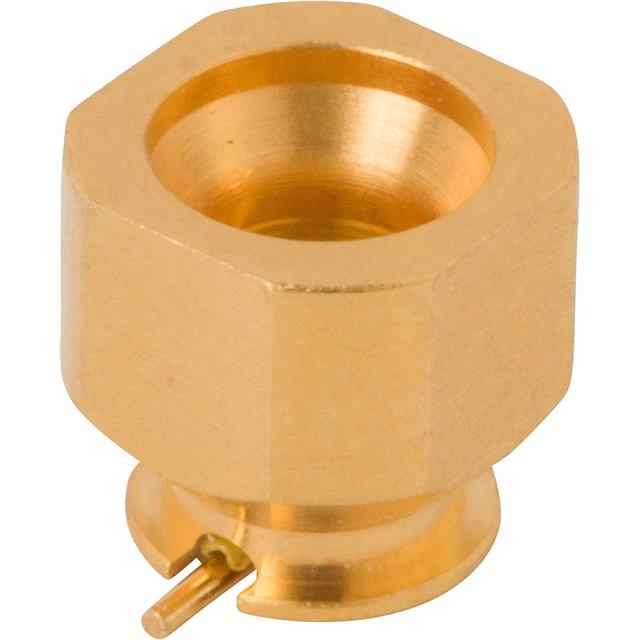

AMPHENOL 矩形连接器 - 针座 - 公插针 3287-6101

3287-6101概述


    产品简介


    本文介绍的是由SV Microwave, Inc.生产的型号为3287-610X的高性能射频连接器。该产品属于射频同轴连接器,主要应用于通信、雷达系统、航空航天及测试测量仪器等领域。它具备优秀的阻抗匹配和宽泛的工作频率范围,适用于高速数据传输和精密测量任务。

    技术参数


    - 尺寸和重量:
    - 长度:0.150英寸(3.81毫米)
    - 宽度:0.009英寸(0.23毫米),公差±0.001英寸(±0.03毫米)
    - 高度:0.125英寸(3.18毫米)
    - 材料:
    - 主体: 不锈钢,符合AMS-5640标准,合金UNS S30300,类型1
    - 接触件: 黄铜,符合ASTM B16标准,合金UNS No. C36000
    - 绝缘体: Torlon 4203
    - 镀层:
    - 接触件和主体:金,符合ASTM B488标准,第二类,代码C,等级1.27;镀镍,符合AMS-QQ-N-290标准,等级1,最小厚度0.00005英寸
    - 性能参数:
    - 阻抗:50欧姆
    - 工作频率范围:直流到20.0 GHz
    - 电压驻波比(VSWR):1.20:1 (直流到20.0 GHz)
    - 耐压:325 VRMS
    - 工作温度范围:-55°C 到 +125°C
    - 拔插力:
    - 全止动:最大4.5磅(啮合), 最小6.5磅(脱离)
    - 平滑内腔:最大2.5磅(啮合), 最小1.5磅(脱离)

    产品特点和优势


    - 高精度制造:所有尺寸均为镀后尺寸,确保安装后的连接稳定可靠。
    - 良好的电气性能:50欧姆阻抗设计和优异的电压驻波比保证了信号传输的稳定性。
    - 宽泛的工作温度范围:可适应极端环境下的工作需求。
    - 出色的机械可靠性:设计合理的拔插力和耐压值确保长期稳定的连接性能。

    应用案例和使用建议


    - 应用案例:
    - 用于雷达系统的高速数据传输。
    - 在航天器中作为高可靠性的连接接口。
    - 在各种测试测量设备中用于信号的高精度传输。
    - 使用建议:
    - 为了确保最佳性能,建议根据具体的PCB设计与制造商的销售部门联系,获取推荐的脚印设计。
    - 保持连接器的清洁,避免灰尘和污垢影响其电气性能。

    兼容性和支持


    - 兼容性: 本产品采用SMPM(小型微带平面模块)接口,适合与多种射频设备配套使用。
    - 支持: 厂商提供全方位的技术支持和售后服务,如有疑问可联系技术支持部门。

    常见问题与解决方案


    - 问题1: 连接不稳定,信号质量差。
    - 解决方法: 检查连接器是否正确安装,确认无松动现象。清洁接触点并确保没有灰尘或污染物。

    - 问题2: 耐压测试时出现异常。
    - 解决方法: 确认耐压测试设备设置正确,并检查是否有其他电气干扰源影响测试结果。

    总结和推荐


    总体来看,SV Microwave, Inc.的3287-610X连接器凭借其卓越的电气性能、宽泛的工作温度范围以及出色的机械可靠性,在多个高端应用场合表现突出。无论是通信、雷达还是航空航天领域,该产品都具有显著的优势。我们强烈推荐这款连接器作为高性能射频应用的理想选择。

3287-6101参数

参数
针脚数 -
额定电流 -
类型 Male Pin,Plug,Snap-On
颜色 -
触头镀层厚度 - 配接 -
间距-配接 -
防护等级 -
排数 -
触头镀层 - 配接 -
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

3287-6101厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

3287-6101数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 3287-6101 3287-6101数据手册

3287-6101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.0782 ¥ 268.4946
10+ $ 28.0949 ¥ 235.1541
20+ $ 26.8769 ¥ 224.9598
50+ $ 26.0103 ¥ 217.7058
100+ $ 25.1423 ¥ 210.4411
200+ $ 24.2756 ¥ 203.1871
500+ $ 23.8962 ¥ 200.0108
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 268.49
直接购买
加入购物车
