20021111-00080T4LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 80pin 1A 250nm 金 黑色 通孔安装
供应商型号: N-20021111-00080T4LF
供应商: 云汉优选
标准整包数: 1

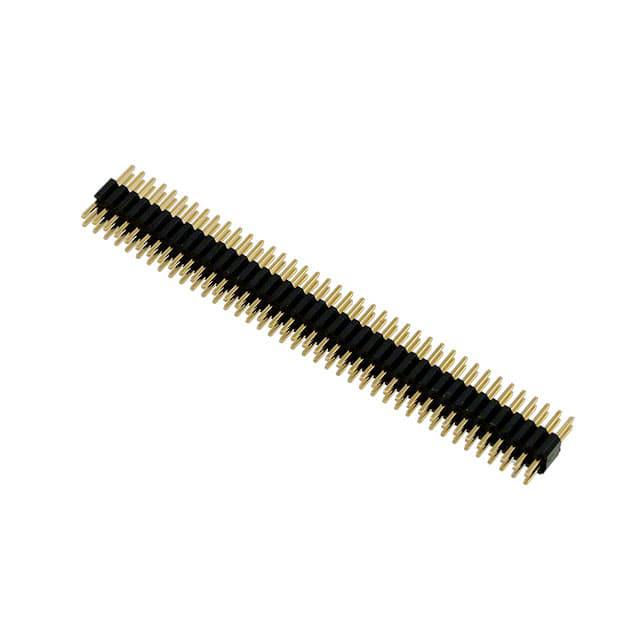

AMPHENOL 矩形连接器 - 针座 - 公插针 20021111-00080T4LF

20021111-00080T4LF概述

    MINITEK 127TM 技术手册:垂直通孔插座

    产品简介


    MINITEK 127TM 是一款专为电子设备设计的垂直通孔插座,广泛应用于汽车、通信基础设施、消费类和工业电子产品领域。该产品采用1.27毫米(0.050英寸)模块化系统设计,适用于高密度布线需求,提供稳定的电气连接。

    技术参数


    MINITEK 127TM 垂直通孔插座具有以下关键的技术参数:
    - 物理特性
    - 材料: 高温黑色热塑塑料外壳
    - 阻燃等级: UL 94 V-0
    - 插针材质: 铜合金
    - 电镀层: 1.0微米(40微英寸)镍上金
    - 电气性能
    - 电流额定值: 持续1安培
    - 绝缘电阻: 最小1兆欧
    - 接触电阻: 最大30毫欧
    - 介电耐压: 500伏特
    - 电压额定值: 125伏特
    - 机械性能
    - 插拔循环次数(耐用性): 100次
    - 工作温度范围: -40°C 至 +85°C
    - 包装方式: 标准管装
    - 处理信息
    - 波峰焊接峰值温度: 可承受260°C,持续10秒

    产品特点和优势


    MINITEK 127TM 的独特之处在于其高耐温性、优异的电气性能和可靠的机械性能。这些特点使其非常适合在极端环境下的应用。此外,该产品还符合RoHS标准,确保环保无害。

    应用案例和使用建议


    MINITEK 127TM 垂直通孔插座在许多应用场合中表现卓越。例如,在汽车电子设备中,它们可以用于传感器连接;在通信基础设施中,它们可以作为板对板连接器使用。根据手册中的推荐布局,建议在PCB设计时保持适当的布局公差,以确保最佳性能。

    兼容性和支持


    MINITEK 127TM 系列产品与同类插头兼容,如MINITEK 127TM 垂直通孔插头。厂商提供详尽的产品规格书和技术支持文档,以帮助用户进行正确安装和维护。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及相应的解决方案:
    - 问题1: 插拔次数不足导致接触不良
    - 解决方法: 定期检查并更换老化的插座,确保每次插拔的正确操作。
    - 问题2: 焊接过程中出现焊接不均
    - 解决方法: 使用正确的焊接工具和焊接技巧,严格按照制造商的工艺说明操作。

    总结和推荐


    MINITEK 127TM 垂直通孔插座凭借其高性能、高可靠性以及广泛的适用性,在电子元器件市场上具有很强的竞争力。它能够满足各种高密度布线需求,是汽车、通信和工业电子设备的理想选择。因此,我们强烈推荐该产品用于相关领域的应用。
    MINITEK 127TM 技术手册不仅提供了详细的技术参数和应用指南,还包含了丰富的故障排除信息。对于需要在复杂环境下进行高可靠度连接的应用场景,MINITEK 127TM 垂直通孔插座无疑是一个值得信赖的选择。

20021111-00080T4LF参数

参数
类型 Header,Push-Pull
防护等级 -
间距-配接 1.27mm
触头镀层 - 配接
颜色 黑色
针脚数 80pin
额定电流 1A
触头镀层厚度 - 配接 250nm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

20021111-00080T4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021111-00080T4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021111-00080T4LF 20021111-00080T4LF数据手册

20021111-00080T4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
31+ $ 3.4556 ¥ 29.3726
297+ $ 3.3578 ¥ 28.5413
594+ $ 2.6214 ¥ 22.2819
库存: 77
起订量: 31 增量: 1
交货地:
最小起订量为:31
合计: ¥ 910.55
