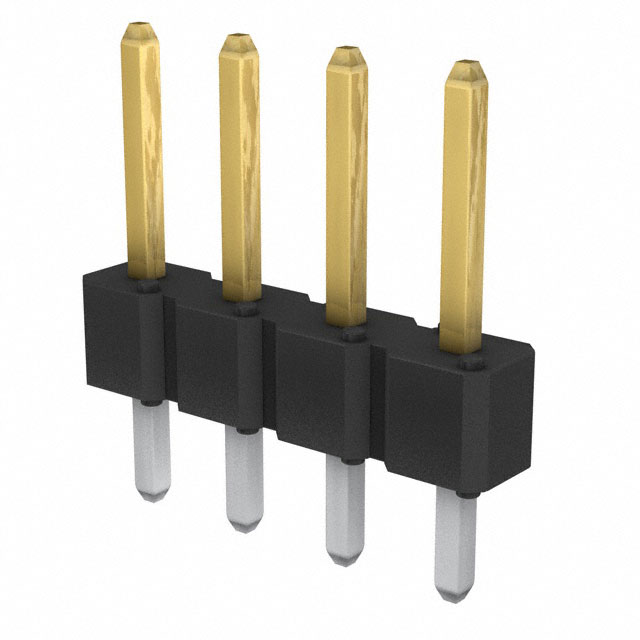

77311-818-04LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 4pin 3A 380nm 金 黑色 通孔安装 10.16mm(长度)
供应商型号: 10B-3882058-4
供应商: 国内现货
标准整包数: 10
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-818-04LF

77311-818-04LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高性能的连接器,主要用于实现板对板、板对电缆、板对离散线以及板对柔性互连的连接方式。这些连接器支持垂直和直角的一行或两行配置,适用于广泛的电子设备和系统。它们具有良好的机械和电气特性,特别适用于那些需要高可靠性和稳定性的场合。

    技术参数


    以下是 Duplex Plated Bergstik® II Headers 的主要技术参数和技术规格:
    - 绝缘电阻: ≥5,000兆欧姆(测量条件:500V直流电压,两分钟)。
    - 耐压测试: 在1500伏特直流电压(或交流电压,60赫兹)下无电弧、绝缘击穿或泄漏电流大于1毫安。
    - 电流容量: 最大3安培。
    - 工作温度范围: -65°C 至 +130°C。
    - 针保持力: 单个针脚最小承受2.0磅的轴向负载(测试条件:0.2英寸/分钟)。
    - 热冲击测试: 在-55°C到+105°C(尼龙材料)或-65°C到+130°C(其他材料)之间进行25次循环,每次持续30分钟,转移时间不超过5分钟。
    - 湿热测试: 在+40°C和95%相对湿度下持续96小时。
    - 高溫寿命测试: 在105°C(尼龙材料)或130°C(其他材料)下连续工作315小时。
    - 抗焊接热测试: 经受210B方法测试后无物理损伤。
    - 峰值温度: 245±5°C(带铅焊料)或260±5°C(无铅焊料),持续10秒。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 具有以下几个显著特点和优势:
    1. 高可靠性: 符合严格的电气和机械测试标准,确保在各种环境下都能提供稳定的连接。
    2. 兼容性强: 与 FCI 的 Mini PV® 端子及其他 0.025" 针兼容,适用于多种配置。
    3. 环境适应性强: 工作温度范围广,可适应-65°C至+130°C的极端环境,适合户外和工业应用。
    4. 铅免费: 满足欧盟RoHS指令要求,符合环保标准。
    5. 多功能连接: 可以用于板对板、板对电缆等多种互连场景,提高设计灵活性。

    应用案例和使用建议


    应用案例
    - 板对板连接: 在多层电路板之间提供稳定的信号传输。
    - 板对电缆连接: 在设备内部及外部提供可靠的电缆连接。
    - 板对离散线连接: 在传感器或其他小型电子组件上实现可靠的数据交换。
    使用建议
    - 热管理: 在高温环境中使用时,需考虑散热设计以保证长期运行的稳定性。
    - 环境防护: 对于高湿度或极端温度变化的应用环境,可采用额外的密封措施保护连接器。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 可以与其他标准规格的连接器相兼容。制造商 FCI 提供详细的技术支持和售后保障,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决办法: 检查接触面是否清洁、确保正确安装,并考虑更换新的连接器。

    - 问题: 连接器损坏
    - 解决办法: 核查操作过程是否正确,必要时重新校准焊接设备并参考相关手册。

    总结和推荐


    Duplex Plated Bergstik® II Headers 是一款性能优异且广泛适用的连接器,其在多种复杂环境下表现出色,特别适合对连接稳定性有较高要求的应用场景。对于需要高可靠性和环境适应性的项目,我们强烈推荐使用该产品。

77311-818-04LF参数

参数
触头镀层厚度 - 配接 380nm
针脚数 4pin
防护等级 -
排数 1
颜色 黑色
触头镀层 - 配接
额定电流 3A
类型 Header,Push-Pull
间距-配接 2.54mm
长*宽*高 10.16mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

77311-818-04LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-818-04LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-818-04LF 77311-818-04LF数据手册

77311-818-04LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
