首页  >  产品百科  >  UE86-3G2620-20361

UE86-3G2620-20361

产品分类:
厂牌: AMPHENOL
产品描述:
供应商型号: 523-UE863G262020361
供应商: Mouser
标准整包数: 1
AMPHENOL  UE86-3G2620-20361

UE86-3G2620-20361概述

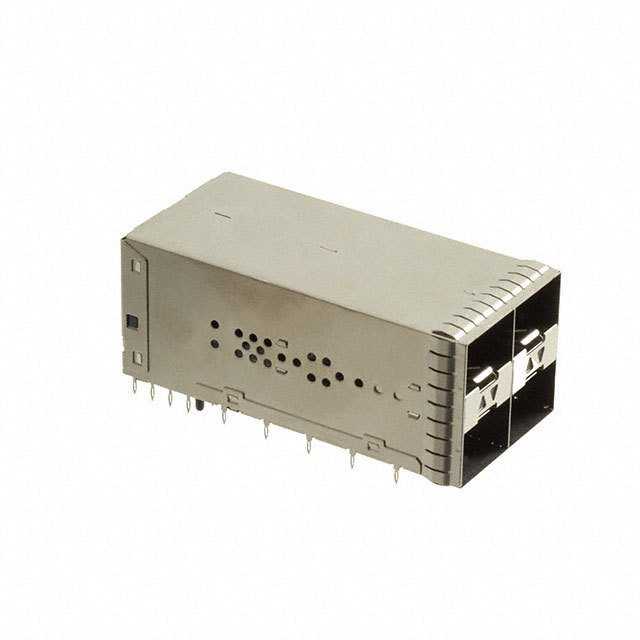

    UE86-3G2620-2X1:Amphenol 2X2 SFP Ultraport with Light Pipe Options and EMI Spring Finger

    产品简介


    Amphenol 2X2 SFP Ultraport是一款高密度高速互连解决方案,专为高性能网络设备设计。这款产品提供了多种光导管(Light Pipe)配置选项,用于增强设备指示灯的可见性。它具备电磁干扰(EMI)弹簧指结构,确保信号传输的稳定性和可靠性。广泛应用于数据中心、电信基础设施及高端服务器等领域。

    技术参数


    - 产品型号:UE86-3G2620-2X1
    - 光导管配置:
    - 无光导管:0
    - 每2x1四个光导管,正向排列:1
    - 每2x1两个内侧光导管,正向排列:2
    - 每2x1两个外侧光导管,正向排列:3
    - 每2x1四个光导管,反向排列:4
    - 每2x1两个内侧光导管,反向排列:5
    - 每2x1两个外侧光导管,反向排列:6
    - 每2x1三个光导管,两个外侧光导管,正向排列:7
    - 每2x1三个光导管,两个外侧光导管,反向排列:8
    - 插配镀层:
    - 30μ"金镀层,正向镀层15~100μ"磨砂锡:2
    - 30μ"金镀层,正向镀层150~300μ"磨砂锡:3
    - 15μ"金镀层,正向镀层15~100μ"磨砂锡:5
    - 15μ"金镀层,正向镀层150~300μ"磨砂锡:6
    - 材料与工艺:
    - 插槽(Cage):黄铜合金(镍银)
    - 连接器:
    - 塑料外壳:LCP,阻燃等级UL94-V0
    - 触点:磷青铜
    - 光导管:透明聚碳酸酯,阻燃等级UL94-V0
    - 包装:堆叠式托盘包装
    - 温度范围:-40°C至+85°C

    产品特点和优势


    - 多功能光导管配置:提供多样化的光导管布局选择,可以根据具体应用需求进行定制,提高设备指示灯的可见性。
    - 稳定的信号传输:采用EMI弹簧指结构,有效减少电磁干扰,确保数据传输的稳定性和可靠性。
    - 高强度材料:使用耐高温、阻燃的材料,适合各种严苛的工作环境,延长产品寿命。
    - 环保材料:符合RoHS标准,无有害物质,绿色环保。

    应用案例和使用建议


    - 数据中心:在服务器机柜中使用,监控设备状态和性能。
    - 电信基础设施:在基站中安装,实时监控设备运行情况。
    - 高端服务器:集成到服务器主板上,实现高效管理。
    使用建议:
    - 在高湿度环境下使用时,确保适当的密封处理,防止湿气侵入影响性能。
    - 高温环境下使用时,应选择高温电阻较高的材料以保持稳定性。

    兼容性和支持


    - 兼容性:支持与多种不同规格的SFP模块兼容,适用于各类高性能网络设备。
    - 技术支持:Amphenol公司提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:光导管不易安装?
    - 解决方案:检查是否有正确的光导管配置,并确认安装方向正确。
    - 问题2:设备信号不稳定?
    - 解决方案:检查连接器与SFP模块之间的接触是否良好,确保EMI弹簧指结构正常工作。
    - 问题3:工作温度范围内温度异常升高?
    - 解决方案:增加散热措施,例如安装散热片或者改善通风条件。

    总结和推荐


    Amphenol 2X2 SFP Ultraport凭借其多样的光导管配置、强大的信号稳定性和环保的材料选择,在数据中心、电信基础设施和高端服务器等领域表现出色。我们强烈推荐此产品用于需要高可靠性和高可见性的高性能网络设备中。

UE86-3G2620-20361参数

参数
长*宽*高 63.07mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

UE86-3G2620-20361厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UE86-3G2620-20361数据手册

厂牌 PDF简要描述 下载
AMPHENOL AMPHENOL UE86-3G2620-20361 UE86-3G2620-20361数据手册

UE86-3G2620-20361封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1515 ¥ 229.4302
10+ $ 25.3692 ¥ 214.3697
108+ $ 17.3775 ¥ 146.8399
252+ $ 15.8025 ¥ 133.5311
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
