PT01A-20-39S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 39pin Aluminum 7.5A,13A 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 43.25mm(长度)*36.52mm(高度)
供应商型号: 339-PT01A-20-39S-ND
供应商: Digi-Key
标准整包数: 1

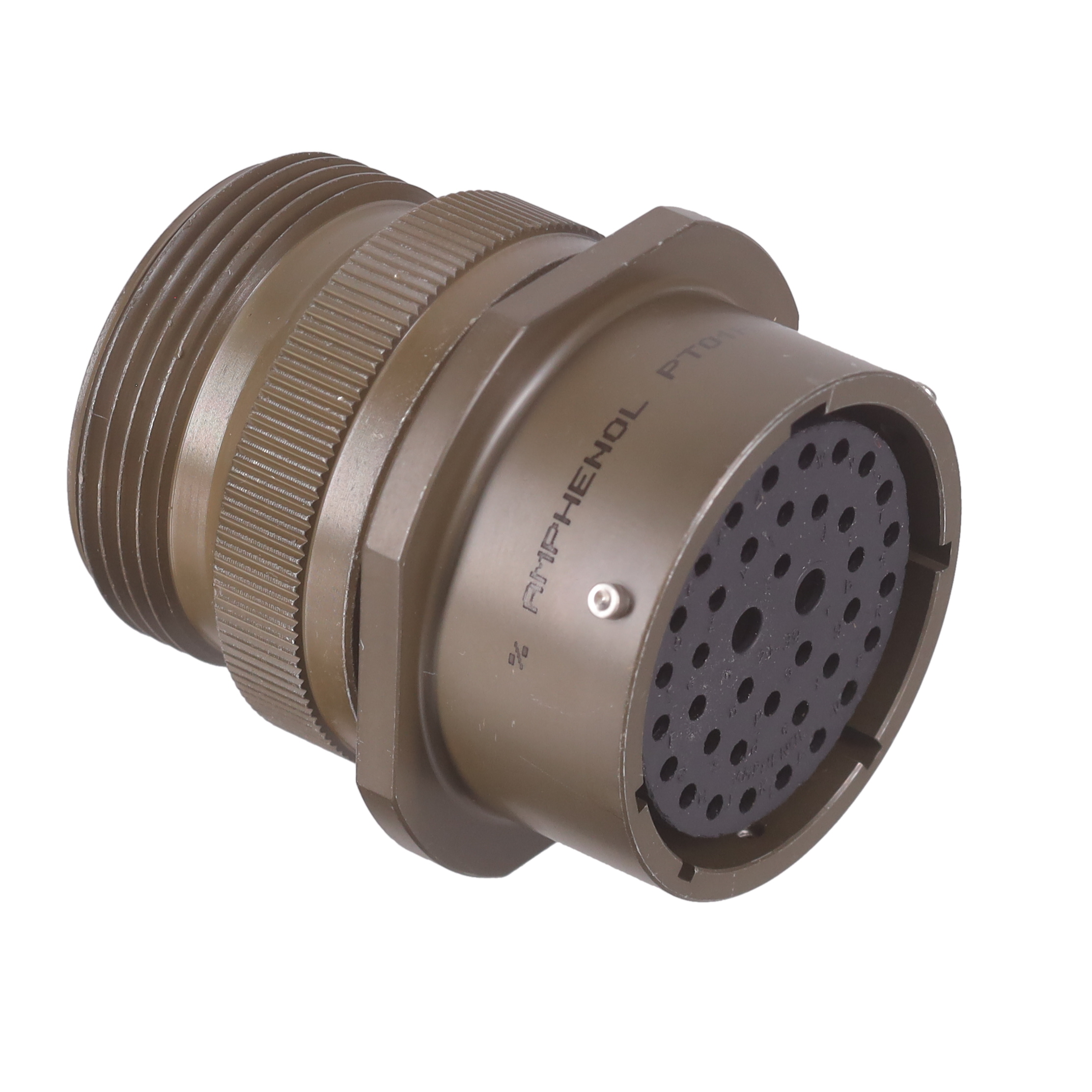

AMPHENOL 圆形连接器 PT01A-20-39S

PT01A-20-39S概述

    Amphenol® 97 系列微型圆柱形连接器技术手册

    1. 产品简介


    Amphenol® 97系列微型圆柱形连接器是适用于工业和军事应用的高性能连接解决方案。这些连接器覆盖广泛的应用领域,包括仪器仪表、监控设备、机器工具、工厂自动化、通信、地质物理、工业控制与机器人技术、石油和石化行业、铁路/大众运输以及军事/航空航天领域。

    2. 技术参数


    这些连接器的技术参数如下:
    - 操作温度:-55°C 至 +125°C
    - 额定电压:高达 1000 VAC(RMS)
    - 接触材料:低损耗铜合金,并镀金以防止接触腐蚀
    - 插针和插孔:提供高介电强度和防潮保护
    - 壳体:多种壳体样式,包括非镉涂层选项
    - 耦合方式:卡口式耦合,具有3点卡口和5个键/键槽设计
    - 服务类别:符合MIL-DTL-26482标准的E、F和P服务类别
    - 安装方式:壁挂安装、电缆连接安装、面板安装等

    3. 产品特点和优势


    - 通用性强:可以满足多种环境下的使用需求,适用于一般任务和环境密封。
    - 设计灵活性:提供多种配置选择,包括不同的插入排列、屏蔽同轴接触和印刷电路板尾接触。
    - 可靠性高:采用低损耗铜合金材料并镀金,确保长久使用且无需担心接触腐蚀问题。
    - 环境适应性:提供多种密封和防水措施,如玻璃熔接密封和过模封电缆。

    4. 应用案例和使用建议


    Amphenol® 97系列连接器已经在多个关键工业领域得到广泛应用。例如,在通信系统中,它们可以作为关键接口用于各种通信设备之间;在医疗设备中,它们可以提供可靠的信号传输和电力供应。对于使用这些连接器的具体建议,根据应用场景的不同,可以选择不同材质和规格的产品以满足具体的需求。

    5. 兼容性和支持


    - 兼容性:与所有小型系列连接器相互通信,并且支持多种类型的安装方式。
    - 支持和维护:Amphenol提供全面的支持和服务,包括技术支持和备件供应,以及ISO 9001:2015和ISO 14001:2015认证的质量管理系统。

    6. 常见问题与解决方案


    - 问题1:连接器无法正常耦合。
    - 解决方案:检查耦合机制是否正确安装和对齐,确保所有的键和键槽都对准。
    - 问题2:接触电阻增加。
    - 解决方案:清洁接触表面,使用适当的清洁剂去除污垢和氧化物。
    - 问题3:连接器无法实现完全密封。
    - 解决方案:确认密封部件(如胶圈)正确安装并按照规定的扭矩紧固。

    7. 总结和推荐


    综上所述,Amphenol® 97系列微型圆柱形连接器凭借其通用性强、可靠性高和设计灵活等特点,在众多工业领域表现出色。无论是工业自动化还是航空航天应用,这些连接器都能提供可靠和高效的连接解决方案。强烈推荐使用这款产品,尤其是在需要高可靠性连接的场合。
    要获取更多信息或特殊应用需求的帮助,请联系:
    Amphenol Corporation
    Amphenol Industrial Operations
    191 Delaware Avenue
    Sidney, New York 13838-1395
    电话:888-364-9011
    传真:520-397-7169
    网址:[www.amphenol-industrial.com](http://www.amphenol-industrial.com)

PT01A-20-39S参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A,13A
外壳材料 Aluminum
针脚数 39pin
触头镀层 - 配接
长*宽*高 43.25mm(长度)*36.52mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 袋装
