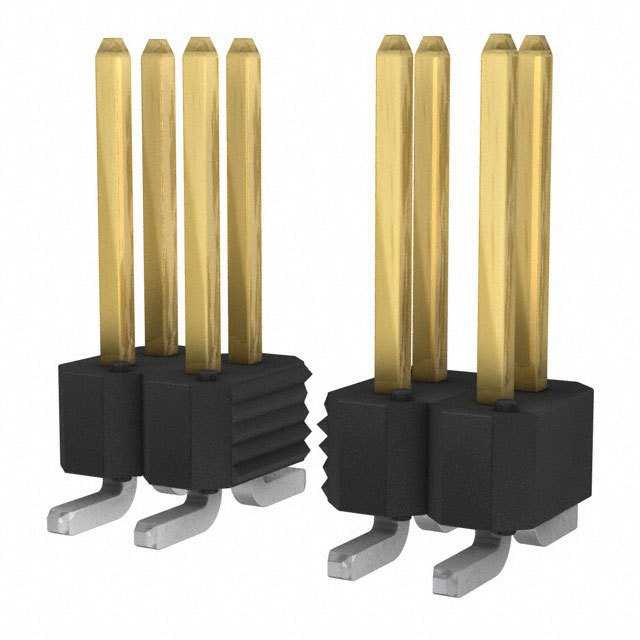

95278-802B26LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 26pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95278-802B26LF
供应商: 期货订购
标准整包数: 255
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-802B26LF

95278-802B26LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种多功能电子连接器,专为多种互连应用设计。这些连接器能够在板对板、板对电缆、板对离散线以及板对柔性电路等多种配置中提供可靠的连接。该系列的产品具有垂直和直角两种排列方式,适用于广泛的工业和消费电子领域。

    技术参数


    - 材料:针脚由符合ASTM B-159标准的磷青铜合金UNS C51000制成;绝缘体采用阻燃等级为UL-94-V0的高温树脂。
    - 镀层:针脚表面至少有100微英寸的锡铅镀层(过50微英寸的镍)或100-150微英寸的纯锡镀层(Lead Free选项),接触区域则采用金镀层(至少50微英寸的镍底材)。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,时间两分钟)。
    - 耐压强度:无电弧放电、绝缘击穿或漏电流超过1毫安(测试电压1500V,测试时间60秒)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 到 +130°C。
    - 机械特性:
    - 针脚保留力:最小2磅(测试速率0.2英寸/分钟)。
    - 环境条件:
    - 热冲击:-55°C 至 +105°C 或 -65°C 至 +130°C(转移时间不超过5分钟)。
    - 恒定湿度:40°C,95% RH(持续96小时)。
    - 高温寿命:105°C(尼龙材料)或130°C(PCT、PPS和LCP材料,持续315小时)。
    - 焊接耐热性:无物理损坏证据(测试条件E)。
    - 回流焊:峰值温度245°C±5°C(10秒钟,Lead Free峰值温度260°C±5°C)。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 在多种环境下均能提供稳定可靠的连接,尤其适用于需要高度可靠性和抗恶劣环境的场合。其独特的双镀层设计不仅提高了耐腐蚀性,还增强了焊接性能和长期可靠性。此外,多种尺寸和配置选项使其适用于不同的应用需求,从而在市场上具有显著的竞争优势。

    应用案例和使用建议


    - 应用场景:广泛应用于通信设备、工业自动化系统、汽车电子、医疗设备等领域。例如,在通信设备中用于高速信号传输,或在汽车电子中用于控制单元间的连接。
    - 使用建议:
    - 确保安装过程中无机械应力,避免针脚变形。
    - 定期检查连接器的焊接质量,确保良好的电气连接。
    - 在高温环境下使用时,需注意连接器的热稳定性,避免热冲击影响其性能。

    兼容性和支持


    该产品支持与FCI的Mini PV终端或其他0.025英寸兼容的插孔配合使用。制造商提供了详尽的技术支持和维护服务,包括但不限于培训、在线文档、定期更新和客户支持热线。此外,产品的设计和制造过程均严格遵循ISO 9001/9002标准,确保产品的高质量和一致性。

    常见问题与解决方案


    1. 问题:连接器在高温下出现松动现象。
    - 解决方案:重新检查并调整针脚的保留力,确保焊接质量和正确的焊接工艺。

    2. 问题:连接器在高湿度环境下性能下降。
    - 解决方案:采用适当的密封措施,如涂抹防潮剂或使用密封垫片,以防止湿气进入连接器内部。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高性能的电子连接器,具备卓越的电气特性和机械特性。无论是在严苛的环境条件下还是复杂的应用环境中,都能提供可靠的连接性能。其广泛的应用范围和优秀的性价比使其成为许多领域中值得推荐的选择。如果您正在寻找一种能够满足高性能要求且适用范围广泛的连接器,那么这款产品无疑是您的理想选择。

95278-802B26LF参数

参数
额定电流 3A
排数 2
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 380nm
针脚数 26pin
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-802B26LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-802B26LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-802B26LF 95278-802B26LF数据手册

95278-802B26LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
