首页  >  产品百科  >  95278-407B18LF

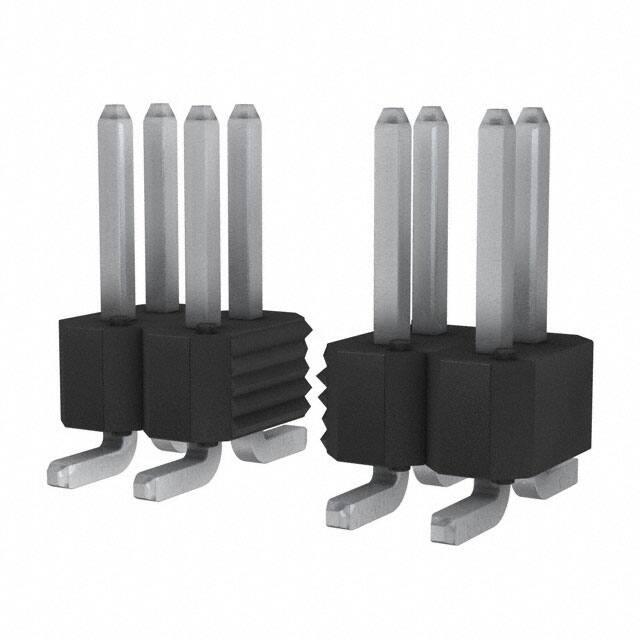

95278-407B18LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 18pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-407B18LF
供应商: 期货订购
标准整包数: 390
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-407B18LF

95278-407B18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层伯吉斯特克Ⅱ接头)是一种多功能、高性能的电子连接器,广泛应用于电路板对电路板、电路板对电缆、电路板对离散线及电路板对柔性互连等多种场合。这些接头提供垂直单行、两行或三行配置以及直角单行和两行配置,满足不同的应用需求。此外,该产品符合欧盟关于限制有害物质的指令(RoHS),确保无铅化生产,环保且安全。

    技术参数


    - 材料:针脚采用ASTM B-159标准的磷青铜合金UNS C51000制造,绝缘体采用UL-94-V0级阻燃树脂。
    - 镀层:针脚上的镀层包括最少100 μ英寸的60/40锡铅镀层(厚度可选择纯锡,100-150 µ英寸)覆盖在50 µ英寸镍镀层上,接触区镀金,其他区域镀镍。
    - 电气特性:绝缘电阻不小于5,000兆欧(测试电压为500 V直流,充电时间2分钟),介电耐压测试电压为1500 V(DC或AC,60Hz),持续时间为60秒。
    - 机械特性:轴向负载承受能力至少2.0磅,速率0.2英寸/分钟。
    - 温度范围:操作温度范围为-65°C至+130°C。
    - 环境条件:通过一系列严苛的环境测试,包括热冲击、湿度测试、高温寿命测试、可焊性测试、抗焊热测试及回流焊接测试。

    产品特点和优势


    1. 多功能性:适用于多种互连配置,满足多样化的应用需求。
    2. 高可靠性:严格的电气和机械测试,确保长期稳定性和耐用性。
    3. 环保设计:完全符合RoHS标准,无铅化生产。
    4. 高精度镀层:精细的镀层工艺保证了优异的导电性能和耐磨性。
    5. 广泛的适用性:可以配合FCI的Mini PV终端或其他兼容插孔使用。

    应用案例和使用建议


    1. 电路板对电路板连接:适合用于高密度电路板之间的连接,特别是在空间有限的情况下。
    2. 电路板对电缆连接:可用于需要灵活布线的应用,例如自动化设备和消费电子。
    3. 高温环境下使用:在需要承受极端温度变化的应用中表现出色,如汽车电子和航空航天领域。
    使用建议:
    - 在安装过程中确保足够的插拔力,以防止因接触不良引起的信号干扰。
    - 定期检查连接器的电气特性和机械特性,确保其正常运行。

    兼容性和支持


    - 兼容性:该产品可与FCI的Mini PV终端或其他0.025"针兼容插孔配合使用,实现不同连接方式。
    - 技术支持:提供详尽的技术文档和支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 信号传输不稳定:检查针脚是否有腐蚀或损坏,必要时更换针脚。
    2. 插拔困难:调整插拔力,确保插头与插座之间有足够的接触压力。
    3. 热稳定性差:检查回流焊接参数是否符合规范,重新进行焊接。

    总结和推荐


    Duplex Plated Bergstik® II Headers以其多功能性、高可靠性和广泛的适用性在市场上具有较强的竞争力。无论是在工业自动化、汽车电子还是消费电子产品中,这款产品都能展现出卓越的性能。因此,强烈推荐使用该产品,特别是对于需要在复杂环境中保持稳定信号传输的应用。

95278-407B18LF参数

参数
触头镀层厚度 - 配接 2μm
颜色 黑色
触头镀层 - 配接
额定电流 3A
针脚数 18pin
排数 2
防护等级 -
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-407B18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-407B18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-407B18LF 95278-407B18LF数据手册

95278-407B18LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
390+ ¥ 4.117
780+ ¥ 4.0096
库存: 3900
起订量: 390 增量: 390
交货地:
最小起订量为:390
合计: ¥ 1605.63
直接购买
加入购物车
