95278-401B18LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 18pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-401B18LF
供应商: 期货订购
标准整包数: 390
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401B18LF

95278-401B18LF概述


    产品简介

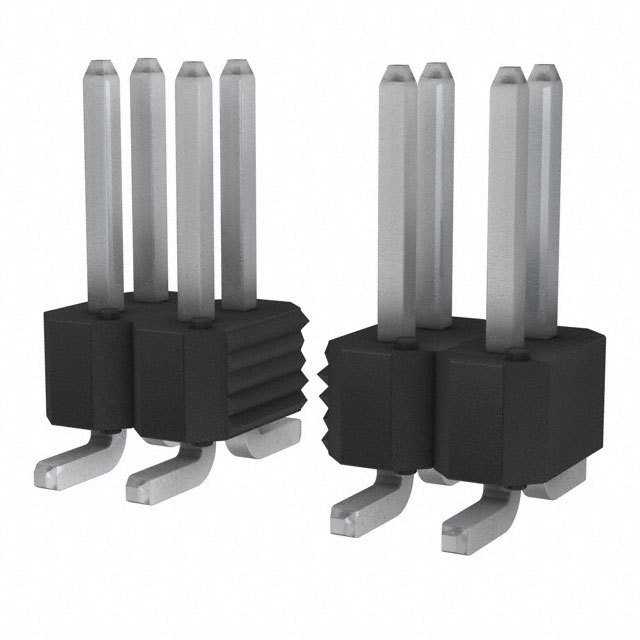

    Duplex Plated Bergstik® II Headers 是一种适用于多种连接场景的高可靠性电子元器件。这些插头主要用于板对板、板对线缆、板对离散线及板对柔性互连的应用。它们能够在垂直一排、二排或三排配置以及直角一排或二排配置中提供可靠的电气连接。此外,这款产品符合欧盟关于限制有害物质(RoHS)的指令(Directive 2002/95/EC),确保在应用过程中减少有害物质的使用。

    技术参数


    - 绝缘电阻:5,000兆欧(根据MIL-STD-202, Method 302)
    - 介电强度:1,500伏特(AC或DC,60Hz)
    - 电流额定值:3安培
    - 操作温度范围:-65°C 至 +130°C
    - 材料:
    - 针脚:磷青铜合金UNS C51000,按照ASTM B-159标准
    - 绝缘体:高温树脂,具有UL-94-V0阻燃等级
    - 镀层:
    - 镍:50μ英寸(QQ-N-290, Class 2)
    - 金:50μ英寸(MIL-G-45204, Type II)
    - 连接方式:可以与FCI的Mini PV终端或其他0.025英寸针兼容的插座配合使用

    产品特点和优势


    - 高可靠性:通过多重测试验证其耐用性和稳定性,满足MIL-STD标准的要求。
    - 广泛适用性:适用于多种不同的应用场合,包括板对板、板对线缆、板对离散线及板对柔性互连。
    - 环保设计:符合欧盟RoHS标准,无铅设计使得它更加环保。
    - 多功能配置:支持垂直一排、二排或三排配置以及直角一排或二排配置。

    应用案例和使用建议


    应用案例:
    - 用于医疗设备中的高可靠性连接。
    - 在电信设备中实现信号传输的稳定连接。
    - 在汽车电子系统中提供可靠的电气连接。
    使用建议:
    - 在选择安装位置时,需要考虑其工作温度范围,确保不会因为过热导致性能下降。
    - 确保连接部件的清洁,以避免接触不良的情况发生。
    - 建议在首次安装后进行功能测试,确保连接稳定可靠。

    兼容性和支持


    兼容性:
    - 可以与FCI的Mini PV终端及其他0.025英寸针兼容的插座配合使用。
    支持和服务:
    - 厂商提供详尽的质量保障服务,包括多次严格的测试和校准,确保产品质量。
    - 对于任何可能的设计或制造过程变更,都需要重新进行资格测试,确保产品的稳定性和可靠性。

    常见问题与解决方案


    - 问题1:如何判断产品是否损坏?
    - 解决方案:使用万用表测量绝缘电阻,如果数值低于5,000兆欧,则可能存在绝缘问题,需更换新的部件。

    - 问题2:如何防止接触不良?
    - 解决方案:定期清洁插针和插座,确保没有灰尘和氧化物影响接触质量。此外,在安装前应检查插针是否有弯曲变形。

    总结和推荐


    总结:
    - Duplex Plated Bergstik® II Headers 在可靠性、适用性和环保方面表现出色,尤其适合需要高可靠性连接的应用场景。
    推荐:
    - 强烈推荐给需要高可靠性电气连接的工程师和设计师。这款产品不仅满足了严格的技术要求,还具备出色的耐用性和广泛的适用性。

95278-401B18LF参数

参数
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层 - 配接
额定电流 3A
针脚数 18pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-401B18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401B18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401B18LF 95278-401B18LF数据手册

95278-401B18LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
390+ ¥ 3.982
780+ ¥ 3.982
库存: 3900
起订量: 390 增量: 390
交货地:
最小起订量为:390
合计: ¥ 1552.98
