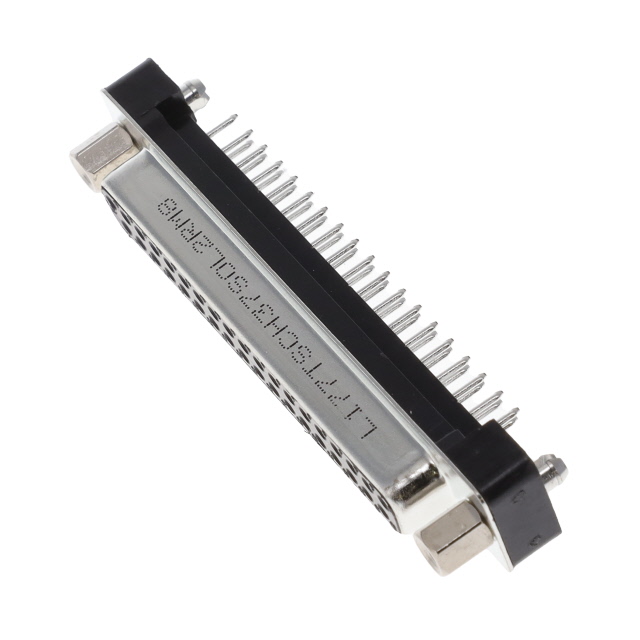

L177TSCH37SOL2RM8

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 37pin Steel,Tin Plated 5A 金 通孔安装
供应商型号: L177TSCH37SOL2RM8
供应商: Master
标准整包数: 5
AMPHENOL D-Sub 连接器 L177TSCH37SOL2RM8

L177TSCH37SOL2RM8概述

    TS / E10 D-Sub Connectors:详细技术手册

    产品简介


    TS / E10 是一款经济实用型的直角PCB插头连接器,主要用于各种工业、电信和通用标准输入/输出连接。它采用Amphenol公司的高品质接触技术,结合了成本效益与卓越的可靠性,能够满足广泛的商业需求。

    技术参数


    TS / E10 D-Sub连接器的技术规格和性能参数如下所示:
    - 标准规格:
    - 符合MIL-C-24308标准
    - 镀层厚度:
    - 金光层:0.4μm(15μ")或0.76μm(30μ")
    - 机械数据:
    - 插拔力:根据不同触点数量有不同的数值,例如:9针最大插拔力为3.05kg (6.74 lbs),最小为0.36kg (0.79 lbs)
    - 材料与电镀:
    - 外壳:钢制并进行镍电镀处理
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0等级
    - 触点:铜合金,并进行选择性金电镀
    - 板锁:黄铜进行镍电镀处理
    - 螺旋锁:黄铜进行镍电镀处理
    - 电气数据:
    - 电流容量:5A
    - 电压额定值:600V AC/rms(50Hz)
    - 耐压:1000V AC/rms(50Hz)一分钟内
    - 绝缘电阻:大于5000MΩ
    - 接触电阻:小于等于10mΩ
    - 气候数据:
    - 操作温度范围:-55°C到+125°C

    产品特点和优势


    TS / E10 D-Sub连接器的显著特点是其经济性和可靠性。这些连接器专为成本效益而设计,同时提供了Amphenol品牌的高质量和稳定性,适用于各种商业用途。此外,该系列产品具备优良的机械强度和电气性能,能够在广泛的工业和电信应用中表现优异。

    应用案例和使用建议


    TS / E10连接器广泛应用于工业自动化设备、电信设备以及任何需要标准I/O接口的地方。例如,在工业控制系统中,它们可用于传感器与控制器之间的信号传输。为了确保最佳性能,建议在安装时仔细检查插拔力要求,并遵循制造商提供的建议布局图。

    兼容性和支持


    TS / E10连接器具有广泛的兼容性,可以与其他符合相同规格的连接器系统配套使用。Amphenol公司还提供全面的技术支持,包括在线资源、客户支持热线以及专业团队的服务,以帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确选择TS / E10连接器?
    - 解决方案:请参考“如何订购”部分,详细了解配置选项,例如外壳尺寸、接触类型、板锁方式等。
    - 问题2:产品操作温度范围是多少?
    - 解决方案:产品可承受的操作温度范围是-55°C至+125°C。
    - 问题3:连接器是否符合RoHS标准?
    - 解决方案:是的,TS / E10连接器符合RoHS标准。

    总结和推荐


    TS / E10 D-Sub连接器凭借其高性价比、可靠的性能以及广泛的适用性,在众多行业中表现出色。无论是工业控制还是通信设备,都能发挥重要作用。因此,我们强烈推荐这一系列连接器给需要经济可靠连接解决方案的应用场合。
    如需进一步了解或购买,请联系我们的技术支持部门。

L177TSCH37SOL2RM8参数

参数
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 37pin
类型 Female Sockets,Receptacle
颜色 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L177TSCH37SOL2RM8厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L177TSCH37SOL2RM8数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L177TSCH37SOL2RM8 L177TSCH37SOL2RM8数据手册

L177TSCH37SOL2RM8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.864 ¥ 32.7281
50+ $ 3.6079 ¥ 29.9982
100+ $ 3.3899 ¥ 28.1856
250+ $ 3.127 ¥ 25.986
520+ $ 3.0701 ¥ 25.1407
1040+ $ 2.954 ¥ 24.1903
2600+ $ 2.9118 ¥ 23.8447
5200+ $ 2.9118 ¥ 23.8447
库存: 200
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 163.64
