首页  >  产品百科  >  AT04-08PA-BM01

AT04-08PA-BM01

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Holder,Receptacle 2 8pin Male Pin 灰色 通孔安装
供应商型号: 889-1901-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 AT04-08PA-BM01

AT04-08PA-BM01概述


    产品简介

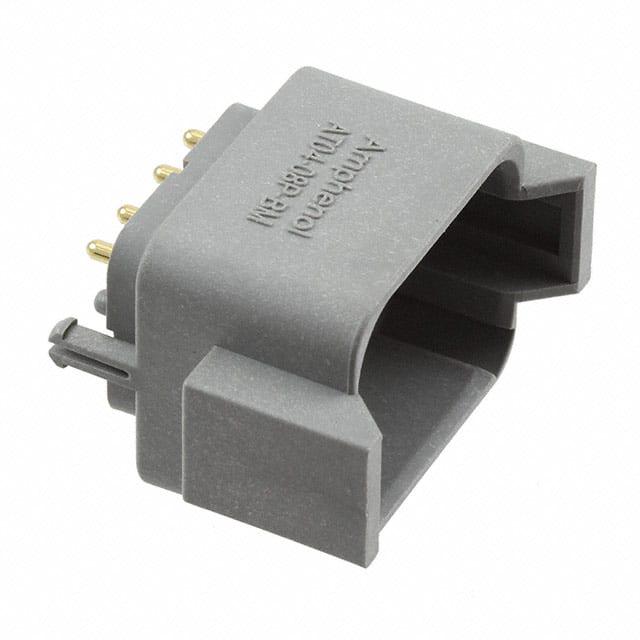

    本产品为Amphenol推出的8针板载式插座(Receptacle),专用于印刷电路板(PCB)的板载连接。这款插座具有坚固耐用的设计,适合广泛的应用场景,包括工业控制、通信设备、医疗仪器以及汽车电子等。其主要功能是实现高效可靠的电气连接,并提供防水防尘保护,以满足苛刻的工作环境需求。

    技术参数


    以下是该插座的主要技术规格和性能参数:
    | 参数名称 | 规格值 |

    | 针数 | 8 Pin |
    | 材质 | 热塑性塑料外壳,铜合金触点 |
    | 接触电阻 | 小于10 mΩ |
    | 电流承载能力 | 13 A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | ≥1000 MΩ @ 25°C |
    | 防水等级 | IP67(接合状态下) |
    | 带电接触耐久性 | ≥100次循环 |
    | RoHS合规性 | 符合RoHS标准 |
    | 接合电压(绝缘强度) | ≤1500 V AC |
    此外,该插座支持多种安装方式,并可通过选择不同颜色及触点镀层(金或镍)进行个性化定制。

    产品特点和优势


    1. 可靠性高:额定带电接合次数高达100次,适合频繁操作的应用场合。
    2. 防水防尘设计:达到IP67防护等级,在恶劣环境中仍能正常工作。
    3. 广泛的适用性:适用于各类工业和消费级电子产品,如通信设备、医疗器械、汽车部件等。
    4. 灵活配置:提供多种颜色和镀层选项,适应不同客户的需求。
    5. 符合环保要求:完全符合RoHS指令,绿色环保。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于传感器与控制器之间的信号传输。
    - 车载信息系统:用于车内显示屏、导航系统与中央处理器的数据交换。
    - 通信设备:服务于路由器、服务器间的高频率信号连接。
    使用建议:
    - 在高温或潮湿环境下使用时,需特别注意保持良好的密封状态。
    - 设计PCB布局时应确保插座周围有足够的空间以便插拔操作。
    - 对于需要较高接触可靠性的场景,可优先考虑采用金镀层版本。

    兼容性和支持


    此款插座与配套插头AT06-08SX(X = A, B, C, D; 表示修改及颜色选项)完美匹配,保证最佳的连接效果。制造商Amphenol提供全面的技术支持服务,包括产品选型指导、安装调试帮助以及长期售后保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座无法插入插头 | 检查两者是否匹配型号或色键配置 |
    | 接触电阻偏大 | 清理触点表面并重新组装 |
    | 插头无法完全进入 | 确保正确对齐并施加适当压力 |

    总结和推荐


    综上所述,Amphenol AT04-08PX-BMXX系列8针板载插座以其卓越的性能、多样化的设计和广泛的应用前景脱颖而出。它不仅能够满足大多数现代电子设备的需求,还通过严格的环境适应性和耐用性测试。因此,我们强烈推荐这款产品给寻求高性能、高可靠性的电子工程师和技术采购人员。

AT04-08PA-BM01参数

参数
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 8pin
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

AT04-08PA-BM01厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AT04-08PA-BM01数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL AT04-08PA-BM01 AT04-08PA-BM01数据手册

AT04-08PA-BM01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.29 ¥ 61.6005
10+ $ 5.9613 ¥ 49.8885
50+ $ 5.3211 ¥ 44.5306
100+ $ 5.067 ¥ 42.4043
270+ $ 4.7241 ¥ 39.5349
540+ $ 4.4987 ¥ 37.6486
1080+ $ 4.2842 ¥ 35.8535
库存: 213
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.6
直接购买
加入购物车
