L17DTZK15KFMT

产品分类: D-Sub 连接器
厂牌: AMPHENOL

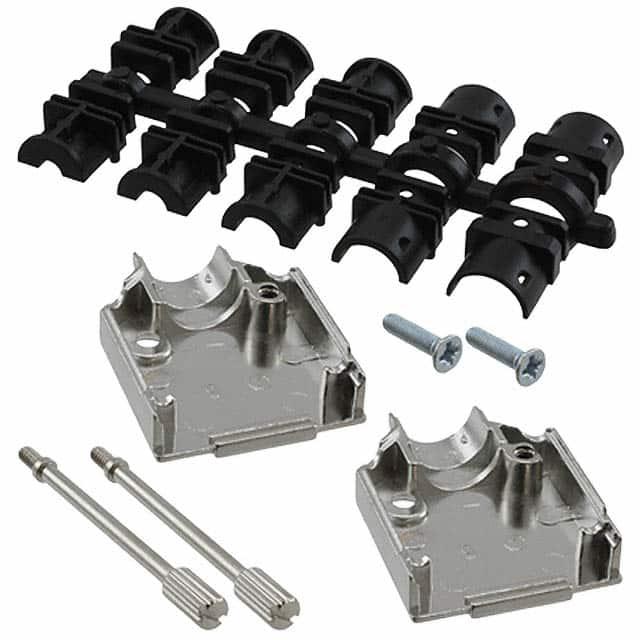

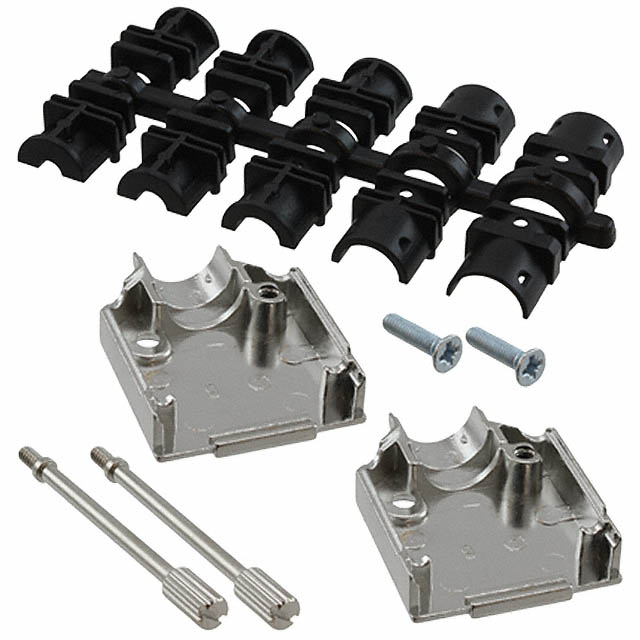

产品描述: D-Sub Backshells 15pin 银色
供应商型号: 3728490
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L17DTZK15KFMT

L17DTZK15KFMT概述

    Amphenol Standard Density D-Sub Connectors 技术手册

    1. 产品简介


    Amphenol Standard Density D-Sub 连接器是一种广泛应用于工业控制、通信系统及计算机外围设备的高性能连接器。这类连接器通过其特有的Solder Cup(焊接端子)、Crimp(压接端子)和Flat Ribbon IDC(扁平带状IDC)接口设计,确保了信号传输的稳定性和可靠性。它们被广泛用于各种应用场景,包括但不限于医疗设备、航空航天、自动化控制系统等。

    2. 技术参数


    Amphenol Standard Density D-Sub 连接器的主要技术规格如下:
    - 接触电阻:最大20毫欧
    - 绝缘电阻:在500V直流条件下最小为1000兆欧
    - 电流承载能力:5安培
    - 耐电压:交流电1000伏持续1分钟
    - 工作温度范围:-55°C 至 +105°C
    - 材料:接触件由黄铜制成,壳体由镀锡钢制成,塑料外壳采用玻璃填充热塑性材料并达到UL94V-0阻燃等级
    - 尺寸规格:
    - 9针:长30.89毫米,宽24.99毫米,高16.92毫米
    - 15针:长39.10毫米,宽33.32毫米,高25.25毫米
    - 25针:长53.09毫米,宽47.04毫米,高38.96毫米
    - 37针:长69.40毫米,宽63.50毫米,高55.42毫米

    3. 产品特点和优势


    Amphenol Standard Density D-Sub 连接器具有以下特点和优势:
    - 高可靠性:通过严格的耐电压测试和温度范围覆盖,确保在极端条件下的稳定性。
    - 广泛应用:适用于广泛的工业应用,从自动化到医疗设备,都能可靠地工作。
    - 高效安装:提供多种安装选项,如焊接端子和压接端子,便于不同应用场景的灵活安装。
    - 耐用性强:接触件采用黄铜材料,具有良好的导电性和机械强度;壳体采用镀锡钢和UL94V-0认证的热塑性材料,既坚固又防火。

    4. 应用案例和使用建议


    这类连接器已成功应用于多个行业。例如,在自动化控制系统中,它们被用于连接传感器和执行机构;在医疗设备中,它们用于连接复杂的电子系统。对于需要高频传输的应用,如网络通讯设备,可以选择更高性能等级的型号,如金层厚度为0.76微米的产品。
    在使用时,建议关注以下几个方面:
    - 环境适应性:根据具体应用环境选择适合的工作温度范围。
    - 抗干扰性:结合屏蔽措施,提高连接器的整体抗干扰性能。
    - 连接可靠性:定期检查连接点,确保长期使用无故障。

    5. 兼容性和支持


    Amphenol Standard Density D-Sub 连接器与市场上主流的PCB板、线缆及其它标准D-Sub连接器兼容。Amphenol公司提供全面的技术支持和售后服务,包括产品选型指导、现场安装培训和技术咨询等。

    6. 常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:连接器接触不良导致信号传输不稳定。
    - 解决办法:检查接触面是否有氧化现象或脏污,使用适当的清洁剂进行清洁;确保压接或焊接工艺符合规范。

    - 问题:连接器过热。
    - 解决办法:确认电流负荷不超过额定值,检查散热设计是否合理。

    7. 总结和推荐


    综上所述,Amphenol Standard Density D-Sub 连接器凭借其稳定的性能、多样的配置选项以及高性价比,是工业级应用的理想选择。我们强烈推荐使用这些连接器以满足您的需求。无论是对于新项目还是现有系统的升级,Amphenol Standard Density D-Sub 都是一个值得信赖的选择。

L17DTZK15KFMT参数

参数
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 15pin
类型 D-Sub Backshells
颜色 银色
零件状态 在售
包装方式 散装,袋装

L17DTZK15KFMT厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L17DTZK15KFMT数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L17DTZK15KFMT L17DTZK15KFMT数据手册

L17DTZK15KFMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
