RTS6BS12N2P03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Plug Housing 4pin Thermoplastic 23A,5A 导线安装,自由悬挂,通孔安装
供应商型号: 10B-2708474-4
供应商: 国内现货
标准整包数: 1
AMPHENOL 圆形连接器 RTS6BS12N2P03

RTS6BS12N2P03概述

    文章标题:ECO-MATE PLUG, STRAIGHTER, 4 POS (2+2), PIN CONTACT, SIZE 12 技术手册解析

    产品简介

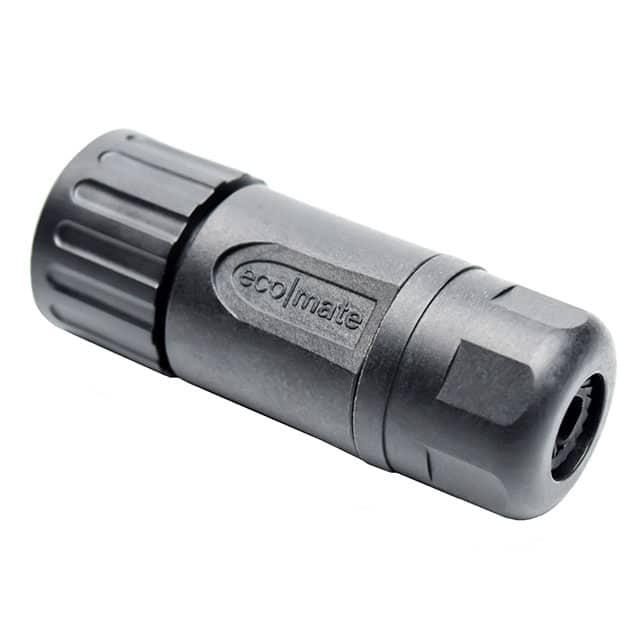

    ECO-MATE PLUG, STRAIGHTER, 4 POS (2+2), PIN CONTACT, SIZE 12 是一款适用于工业及消费电子领域的高品质插头,采用直型设计,具备4个位置(2+2)的配置。它采用了Pin接触设计,并符合尺寸12的标准。该插头广泛应用于机械设备、工业自动化、轨道交通、通信系统以及其他需要高可靠性连接的应用场景。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数名称 | 规格/数值 |

    | 接触类型 | 2.5mm接触、20#针接触 |
    | 额定电流(最大值) | 2.5mm接触:23A;20#接触:5A |
    | 额定电压 | 350V(交流/直流) |
    | 工作温度范围 | -40°C至+105°C(常规);-40°C至+125°C(扩展) |
    | 绝缘耐压 | ≤2000V AC时漏电流<2mA |
    | 绝缘电阻 | ≥5000兆欧姆 |
    | 密封等级 | 连接状态下的IP67和IP69K |
    | 使用寿命 | ≥500次插拔循环 |
    | 材料阻燃等级 | UL94 V-0 |
    备注:以上所有尺寸均为参考用途,实际制造中可能存在±0.08mm的公差变化。

    产品特点和优势


    1. 高性能连接:插头提供高达23A的电流承载能力,满足工业设备对高功率传输的需求。
    2. 卓越密封性:IP67/IP69K的防护等级确保了在恶劣环境下的稳定运行。
    3. 环保设计:RoHS合规,无毒无害材料使产品更加环保。
    4. 耐用性:超过500次的插拔循环保证了长期使用寿命。
    这些特性使其成为高要求工业环境的理想选择,同时在紧凑设计方面具有显著竞争优势。

    应用案例和使用建议


    该插头常用于轨道交通车辆、机械设备内部连接、自动化控制系统等领域。例如,在轨道交通中,可作为关键部件用于控制单元间的电力与信号连接。
    使用建议:
    - 在安装前,务必检查电缆直径是否在6.0-9.0mm范围内,以确保最佳匹配。
    - 为提升整体密封效果,建议配合使用O-ring和背壳组件。
    - 如需更高温环境下的运行,可选用扩展温度范围的型号。

    兼容性和支持


    该产品已实现广泛的接口兼容性,可与多种主流工业设备适配。同时,制造商提供了详尽的技术文档和支持服务,包括在线技术支持、定期更新的用户手册及保修政策,以确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查电缆直径是否合适,调整至规定范围 |
    | 插头外观破损 | 检查运输过程是否有外力损伤,必要时更换 |
    | 连接后绝缘性能下降 | 确保组装过程中密封件正确安装 |

    总结和推荐


    总体而言,ECO-MATE PLUG凭借其强大的技术性能、高可靠性和广泛的适用性,成为工业级连接器市场的优选产品。无论是从产品质量还是功能性来看,都展现了出色的市场竞争力。因此,我们强烈推荐这款插头用于高要求工业场景的电力和信号连接需求。
    推荐指数:★★★★★

RTS6BS12N2P03参数

参数
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 23A,5A
外壳材料 Thermoplastic
针脚数 4pin
触头镀层 - 配接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

RTS6BS12N2P03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS6BS12N2P03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS6BS12N2P03 RTS6BS12N2P03数据手册

RTS6BS12N2P03封装设计

查看详情并下载
Symbol
Footprint
3D Model
