21-033651-011

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: 同轴 23A 压入式
供应商型号: WES-21-033651-011
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 21-033651-011

21-033651-011概述

    高品质电子元器件产品技术手册解析

    产品简介

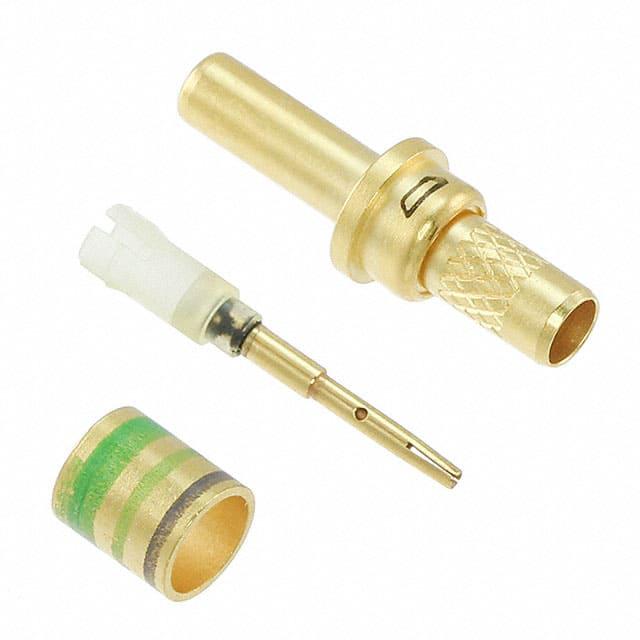

    本产品为一种高性能的同轴电缆连接器组件,包括PIN(插针)和SOCKET(插座),属于LJT-R与TV-R系列,符合MIL-C-38999标准的I型和III型设计。这些连接器广泛应用于航空航天、军工、通信以及高端工业领域,主要用于确保信号传输的高可靠性及稳定阻抗匹配。其主要功能是实现同轴电缆间的可靠电连接,并通过精密设计支持高频高速信号传输。

    技术参数


    | 参数项 | 描述 |

    | 产品型号 | PIN: 21-33651-11
    SOCKET: 21-33650-11 |
    | 连接方式 | 同轴直插式 |
    | 接触类型 | PIN: 插针;SOCKET: 插座 |
    | 尺寸 | Size 12 |
    | 支持电缆 | RG316 (M17/113-RG316),RG179 (M17/094-RG179) |
    | 特殊属性 | 匹配阻抗:RG316电缆下支持匹配阻抗 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 材料 | 镀金镀层接触表面,高强度铝合金外壳 |

    产品特点和优势


    1. 高性能阻抗匹配:在RG316电缆上实现了精确的50欧姆匹配阻抗,有效减少信号反射和衰减。
    2. 坚固耐用的设计:采用高强度铝合金材料,可承受极端环境下的振动和冲击。
    3. 易于安装和拆卸:配有详细的安装与拆卸步骤,显著降低操作难度。
    4. 广泛兼容性:支持多种型号的同轴电缆,灵活适用于不同应用场景。

    应用案例和使用建议


    应用案例:
    - 航空航天领域的飞行器内部通讯系统;
    - 军工设备中的射频信号传输模块;
    - 高速通信网络中的核心节点连接。
    使用建议:
    1. 在进行安装前,务必确认电缆长度和类型与要求一致;
    2. 使用推荐的压接工具进行操作,避免因不当操作导致性能下降;
    3. 定期检查连接部位是否存在腐蚀或松动现象,以确保长期稳定性。

    兼容性和支持


    本系列产品兼容于MIL-C-38999系列I型和III型接口,并可通过专用工具轻松插入和拔出。Amphenol公司提供全面的技术支持服务,包括安装指南、故障排查手册以及专业培训课程,帮助客户快速掌握正确使用方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | PIN和SOCKET无法完全结合 | 检查接触面是否有异物或损伤 |
    | 连接后信号质量下降 | 确认电缆类型是否符合标准 |
    | 安装过程中电缆受损 | 更换合适的压接工具并重新操作 |

    总结和推荐


    通过对技术手册的深入分析,这款同轴电缆连接器展现了卓越的性能和实用价值。它不仅在高频信号传输方面表现出色,还具备出色的耐用性和易用性。对于需要高可靠性的航空航天和军工行业来说,这是一款不可多得的理想选择。强烈推荐给对信号完整性要求极高的应用场合,同时建议用户严格按照说明书操作以发挥最佳性能。
    如需进一步技术支持或定制化解决方案,请联系Amphenol Aerospace官方客服中心。

21-033651-011参数

参数
类型 同轴
颜色 -
端接 -
额定电流 23A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 压入式
应用等级 军用级
零件状态 在售
包装方式 散装

21-033651-011厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

21-033651-011数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 21-033651-011 21-033651-011数据手册
