JS3P

产品分类: 套管 - 音频连接器
厂牌: AMPHENOL
产品描述: 1/4 JUMBO PHONE STR STEREO Ni
供应商型号: N-JS3P
供应商: 云汉优选
标准整包数: 1

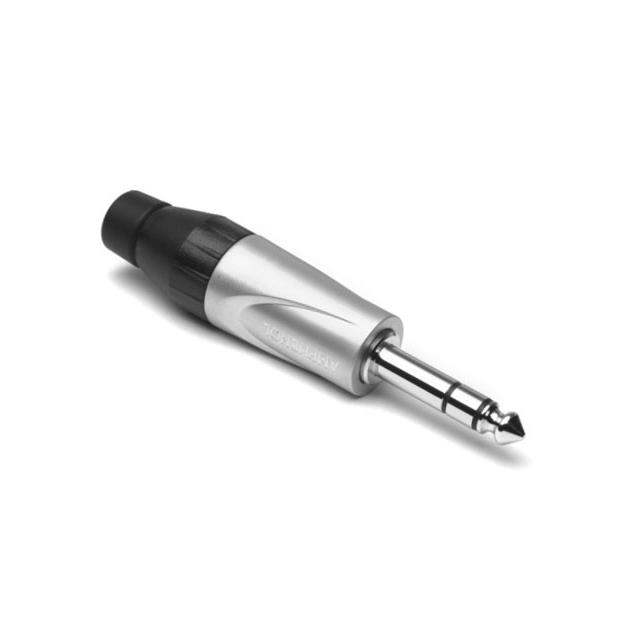

AMPHENOL 套管 - 音频连接器 JS3P

JS3P概述

    1/4” PHONE PLUGS 技术手册

    产品简介


    1/4" PHONE PLUGS(1/4英寸电话插头)是一种广泛应用于音频设备连接的电子元器件。它主要用于实现音频信号的传输,常见于吉他、耳机、扬声器等设备之间。该产品具有2极(单声道)和3极(立体声)两种型号,适用于不同应用场景。

    技术参数


    - 额定电流:最大为10安培,具体取决于配套连接器和电缆的情况。
    - 接触电阻:典型值取决于配套连接器。
    - 绝缘电阻:初始值大于2 GΩ,耐湿热测试后大于1 GΩ。
    - 介电强度电压:2极时为1.5 kV直流电,3极时为1 kV直流电。
    - 保护等级:IP40。
    - 操作温度范围:-25°C 至 +75°C(-13°F至+167°F)。
    - 插入与拔出力:≥10N至≤30N。
    - 重量:塑料后壳约28克(0.061磅),金属后壳约35克(0.077磅)。
    - 电缆夹持力:22公斤到44公斤(50磅至100磅),具体依赖于电缆材质和直径。
    - 电缆外径范围:
    - 标准钳口:3毫米至6毫米(0.118英寸至0.236英寸)
    - 大钳口:3毫米至5.5毫米(0.118英寸至0.216英寸)
    - 巨型钳口:6毫米至7毫米(0.236英寸至0.275英寸)
    - 特大钳口:5.5毫米至6.5毫米(0.216英寸至0.255英寸)

    产品特点和优势


    1/4" PHONE PLUGS 在音质传输方面表现出色,具有出色的抗干扰能力和高可靠性。其独特的电缆夹持设计提供了可靠的固定力,有效避免因振动导致的接触不良。同时,该产品通过了RoHS认证,符合环保标准,确保了用户的安全健康。

    应用案例和使用建议


    该产品常见于各种音频设备中,例如吉他音箱连接线、专业音频设备之间的音频信号传输等。为了更好地利用这些连接器,建议确保电缆的直径和材料符合要求,并且保持连接器的清洁以保证良好的接触效果。

    兼容性和支持


    - 兼容性:该插头可与多种不同类型的电缆兼容,但建议选择直径在指定范围内并且材料适合的产品以获得最佳效果。
    - 支持与维护:Amphenol Australia Pty Ltd 提供详尽的技术支持服务,帮助客户解决在使用过程中可能遇到的各种问题。如有需要,可通过电话或邮件联系获取更多技术支持。

    常见问题与解决方案


    - Q:如何判断连接器的接触不良?
    - A:检查是否有杂音或者信号中断的情况出现,这可能是接触不良的迹象。可以尝试重新插入连接器,或使用酒精棉球清洁接触点。
    - Q:插头是否防水?
    - A:1/4" PHONE PLUGS 的保护等级为IP40,意味着它们不适合在潮湿环境中使用。若需在户外使用,请考虑额外的防水措施。

    总结和推荐


    1/4" PHONE PLUGS 在音频传输方面展现了卓越的表现,尤其是在需要可靠、高音质传输的应用场景中。凭借其出色的设计和广泛的兼容性,该产品在同类产品中脱颖而出。因此,强烈推荐给需要高性能音频传输解决方案的用户。

JS3P参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

JS3P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

JS3P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 套管 - 音频连接器 AMPHENOL JS3P JS3P数据手册

JS3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.3564 ¥ 62.5294
25+ $ 6.6229 ¥ 56.2947
100+ $ 3.9882 ¥ 33.8997
250+ $ 3.9168 ¥ 33.2928
500+ $ 3.8454 ¥ 32.6859
库存: 131
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 937.94
直接购买
加入购物车
