77311-422-32LF

厂牌: AMPHENOL
产品描述: 32pin 2.54mm 1 Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77311-422-32LF
供应商: 期货订购
标准整包数: 100

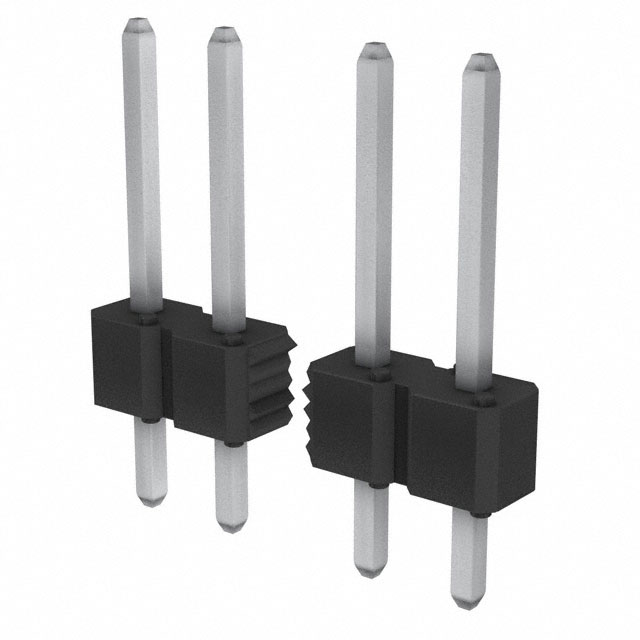

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-422-32LF

77311-422-32LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II连接器) 是一种高性能的电子连接器,专为板对板、板对线缆、板对分立电线及板对柔性互连设计。这类连接器适用于垂直一排、两排或三排以及直角一排和两排配置,支持多种电气互连需求。其核心材料采用磷青铜合金,并结合高耐热树脂制成的绝缘体,确保其在恶劣环境下的稳定性和可靠性。
    主要功能
    - 支持不同电气互连方式,包括板对板、板对电缆、板对分立电线和板对柔性互连。
    - 设计适用于高频率、高电流密度的应用场景。
    - 环境友好型,完全符合RoHS(欧盟限制有害物质指令)标准。
    应用领域
    - 汽车电子系统
    - 工业控制设备
    - 医疗设备
    - 数据通信设备

    技术参数


    | 参数类别 | 技术规格 |

    | 产品类型 | 双镀层连接器 |
    | 外形设计 | 垂直一排、两排、三排;直角一排、两排 |
    | 材料 | 磷青铜(Phosphor Bronze)合金 |
    | 接触区域电镀 | 镀金(Gold)厚度 ≥50 µin(微英寸),镍底涂层 |
    | 尾部电镀 | Sn/Pb(60/40锡铅焊料)厚度 ≥100 µin 或纯锡(Lead Free)厚度 ≥100-150 µin |
    | 额定电流 | 每针 3 安培 |
    | 绝缘电阻 | ≥5,000 兆欧 |
    | 耐压测试 | 1,500 VAC/60 Hz(无击穿、无漏电电流) |
    | 工作温度范围 | -65°C 至 +130°C |
    | 焊接性能 | 符合 UL-94-V0 和 MIL-STD-202 标准 |
    | 热冲击测试 | -55°C 至 +105°C(尼龙材质)或 -65°C 至 +130°C(高温材质) |

    产品特点和优势


    特点
    1. 双镀层设计:独特的镀金和镍涂层,提高了耐磨性和抗腐蚀能力。
    2. 高性能绝缘材料:采用UL-94-V0认证的阻燃树脂,确保安全性和耐用性。
    3. 多形态配置:支持垂直和直角排列,灵活性强,适用范围广。
    4. 高电气性能:满足严格的电气测试要求,确保长期稳定性。
    优势
    - 在高湿度、高温或低温等复杂环境中表现出色,适合工业级应用。
    - 灵活的互连选项满足现代电子系统的多样化需求。
    - 环保设计,符合全球环保法规,助力客户实现可持续发展目标。

    应用案例和使用建议


    典型应用
    - 汽车电子:作为传感器和控制单元之间的关键连接器,确保数据传输的可靠性和稳定性。
    - 医疗设备:用于心率监测仪和生命体征检测装置中,保障患者数据的安全传输。
    - 数据中心:在高速网络连接中提供可靠的信号传输路径。
    使用建议
    1. 确保正确的插拔力:避免过度用力导致损坏,同时检查接触是否良好。
    2. 保持环境清洁:定期清理连接器,防止灰尘或污染物影响性能。
    3. 选用合适的焊接工艺:建议使用适当的焊接温度曲线,避免热应力对连接器造成损伤。

    兼容性和支持


    兼容性
    - 该连接器可与 FCI 的 Mini PV™ 终端或 0.025 英寸针兼容插座搭配使用,适配广泛。
    - 支持与主流电子系统制造商的产品集成,满足个性化需求。
    厂商支持
    - 提供详尽的技术文档和支持服务,帮助客户快速上手。
    - 提供售后维修和产品替换方案,降低客户运营成本。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 检查插针是否有污损或变形,确保正确对齐。 |
    | 连接器过热 | 确保散热设计合理,避免过载运行。 |
    | 接触电阻异常增大 | 更换镀层或重新焊接连接器以恢复接触质量。 |

    总结和推荐


    综述
    Duplex Plated Bergstik® II Headers 是一款高性能的电子连接器,以其卓越的电气性能、机械强度和环境适应性赢得了市场的广泛认可。它不仅符合国际标准,还具备强大的环境适应能力和灵活的设计选项,适合多种工业和商业应用场景。
    推荐意见
    强烈推荐这款产品用于需要高可靠性的电子系统中。无论是追求高性能还是环保合规性,这款连接器都能满足您的需求。对于正在寻找稳定且多功能连接解决方案的工程师和技术人员来说,它无疑是一个明智的选择。

77311-422-32LF参数

参数
针脚数 32pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 2μm
触头镀层 - 配接
颜色 黑色
额定电流 3A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-422-32LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-422-32LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-422-32LF 77311-422-32LF数据手册

77311-422-32LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
