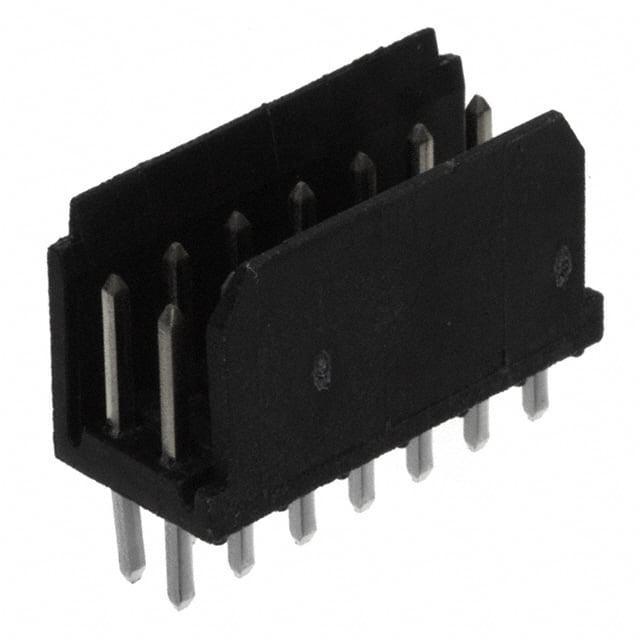

76385-307LF

厂牌: AMPHENOL
产品描述: Friction Lock,Header 2.54mm 2 14pin 3A 760nm 金 黑色 通孔安装 16.78mm(长度)
供应商型号: N-76385-307LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 76385-307LF

76385-307LF概述

    Dubox® SHUNTS Board/Wire-to-Board Connectors 技术手册

    产品简介


    Dubox® SHUNTS 是一款专为板对板连接设计的高性能电子元器件,主要用于个人护理设备(如吹风机)、家用清洁机器人、家庭自动化系统(如报警系统)、服务器、存储设备及工业机器人等领域。这些产品以其可靠的电气性能和增强的保持力设计而闻名,适用于各种高要求的应用环境。

    技术参数


    - 材料
    - 壳体:高温黑色热塑性材料
    - 针脚:磷青铜
    - 表面处理:金镀层或锡镀层,覆以1.27μm(50μin)镍镀层
    - 机械性能
    - 插拔次数:50次(金镀层),25次(锡铅镀层)
    - 插入力:最大450gf(金镀层),最大500gf(锡铅镀层)
    - 拔出力:最小30gf(金镀层),最小30gf(锡铅镀层)
    - 插入深度:最小4.85mm(.191in),提供3.81mm(.15in)的滑动量(低轮廓设计)
    - 电气性能
    - 最大电流容量:每接触点2.5A
    - 绝缘电阻:最小50,000MΩ
    - 接触电阻:初始最大15MΩ,环境测试后最大20MΩ
    - 耐压强度:800V
    - 环境条件
    - 工作温度范围:-65°C 至 +125°C
    - 认证与合规
    - 符合RoHS标准,符合DIN41651规范、HE13和BT D2632

    产品特点和优势


    Dubox® SHUNTS 的设计亮点在于其双梁接触结构和预应力接触,能够确保高可靠的电气性能并减少插入力。其四壁接触设计增强了信号保护能力,而其高温度热塑性材料使其适用于红外和蒸汽相回流工艺。此外,此系列的产品还包括一种位置特征,有助于保持焊接时的对齐,并便于机器放置。

    应用案例和使用建议


    Dubox® SHUNTS 在多种应用中都有卓越的表现,如个人护理设备、家用清洁机器人和家庭自动化系统。对于需要频繁插拔的场合,这种双梁接触设计能够显著提升使用寿命。例如,在工业机器人领域,这种连接器可以承受频繁的操作而不会出现电气性能下降的问题。
    在使用建议方面,考虑到其双壁接触的设计和较高的电流容量,建议在选择时考虑电源管理的重要性。同时,对于那些需要高密度布线的应用场景,多位置选项可能是一个很好的选择。

    兼容性和支持


    Dubox® SHUNTS 与市场上许多其他电子元器件具有良好的兼容性,特别是那些需要高温回流焊接的应用。制造商提供了详细的安装指南和支持服务,以确保用户能够在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问:Dubox® SHUNTS 插入力太大?
    - 答:检查针脚是否正确插入,必要时重新调整或更换新的连接器。
    2. 问:如何保证焊接时的对准精度?
    - 答:使用定位特征来保持对齐,并利用机器人辅助焊接。

    总结和推荐


    总体来看,Dubox® SHUNTS 板对板连接器以其独特的双梁接触设计、高可靠性和低成本效率而脱颖而出,适合在各类高要求环境中使用。鉴于其优异的电气性能和广泛的适用性,我强烈推荐在涉及频繁插拔需求或需要高密度布线的项目中使用这一系列产品。

76385-307LF参数

参数
触头镀层 - 配接
额定电流 3A
类型 Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 14pin
间距-配接 2.54mm
颜色 黑色
排数 2
长*宽*高 16.78mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装
