901-9531-1

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 金 导线安装,自由悬挂,贴片安装,通孔安装 17.3mm(长度)
供应商型号: 901-9531-1
供应商: Master
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9531-1

901-9531-1概述

    文章标题:SMA右角度插头技术手册详解

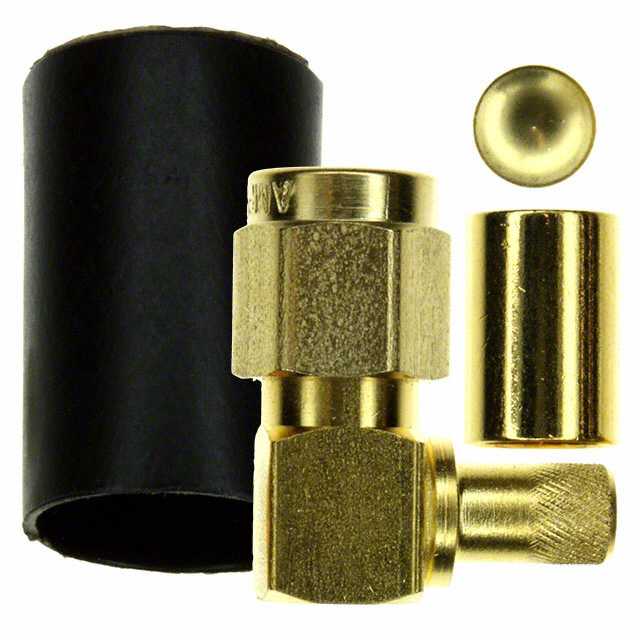

    1. 产品简介


    SMA右角度插头是一款适用于高频射频信号传输的高性能电子元器件。其设计广泛用于通信设备、卫星系统、雷达、测试仪器及各种需要高可靠性和稳定性的无线通信领域。产品型号为901-9531-1,采用不锈钢外壳并镀金处理,确保了长期使用的耐用性和抗腐蚀性。该插头可与RG-55、RG-142、RG-223和RG-400电缆配合使用,适合多种线缆规格。

    2. 技术参数


    以下是SMA右角度插头的关键技术参数:
    | 参数类别 | 具体值 |

    | 阻抗 | 50 Ω |
    | 工作温度范围 | -65°C 至 +165°C |
    | 耐久性 | ≥500次循环 |
    | 外壳材质 | 不锈钢(镀金) |
    | 接触材料 | 黄铜(镀金) |
    | 绝缘材料 | 聚四氟乙烯(PTFE) |
    | 包装方式 | 单个包装 |
    | 插拔寿命 | 500次以上 |
    | 插拔力 | ≤25N |
    此外,此插头符合MIL-STD-348标准,确保其在恶劣环境下依然能够保持稳定的连接性能。

    3. 产品特点和优势


    SMA右角度插头的主要特点如下:
    1. 高性能阻抗匹配:阻抗设计为50Ω,可有效减少信号损耗。
    2. 宽温适应性:可在极端温度条件下运行,适应严苛环境。
    3. 高可靠性:经过严格测试,具有出色的耐久性和稳定性。
    4. 兼容性强:支持多种线缆规格,通用性高。
    5. 易于安装:配套工具及详细装配指南,简化安装流程。
    凭借上述优势,该插头在市场上具备显著的竞争优势,尤其适合对信号质量和稳定性要求极高的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:用于基站天线与馈线之间的连接。
    - 卫星系统:作为卫星地面站设备的核心组件。
    - 医疗设备:如MRI设备内部的高频信号传输接口。
    - 工业测试设备:测试仪器中高频信号的精确传输。
    使用建议:
    - 在安装前请仔细阅读说明书,确保电缆剥离长度和尺寸符合要求。
    - 使用推荐的专用压接工具和模具进行操作,以保证接触点的牢固性。
    - 安装完成后,检查密封圈是否正确放置,避免水汽侵入影响使用寿命。

    5. 兼容性和支持


    SMA右角度插头支持多种电缆类型,包括但不限于RG-55、RG-142、RG-223和RG-400。产品附带详细的组装说明文档和图纸(参考编号349-50180),方便用户进行正确的安装和调试。此外,Amphenol RF公司提供专业的技术支持服务,用户可通过官网获取相关资源和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 检查插头是否完全插入,确认锁扣到位。 |
    | 信号质量下降 | 检查接触部位是否有氧化或污垢。 |
    | 温度适应不佳 | 更换适合当前环境的绝缘材料或涂层。 |

    7. 总结和推荐


    综上所述,SMA右角度插头以其卓越的性能、广泛的适用性和简便的操作流程,在通信、军工、医疗等多个领域展现出强大的实用价值。对于需要高可靠性射频连接的应用场合,这款插头无疑是一个理想的选择。因此,我们强烈推荐这一产品给所有需要稳定射频连接解决方案的工程师和技术人员。
    最终评价:高度推荐!

901-9531-1参数

参数
颜色 -
基体镀层
配件类型 -
类型 Male Pin,Plug,Threaded
长*宽*高 17.3mm(长度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

901-9531-1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9531-1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9531-1 901-9531-1数据手册
