RT0W01419PNH

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 19pin Zinc Alloy 7.5A 法兰安装,面板安装 32.5mm(长度)*28.6mm(高度)
供应商型号: 2373203
供应商: 海外现货
标准整包数: 1

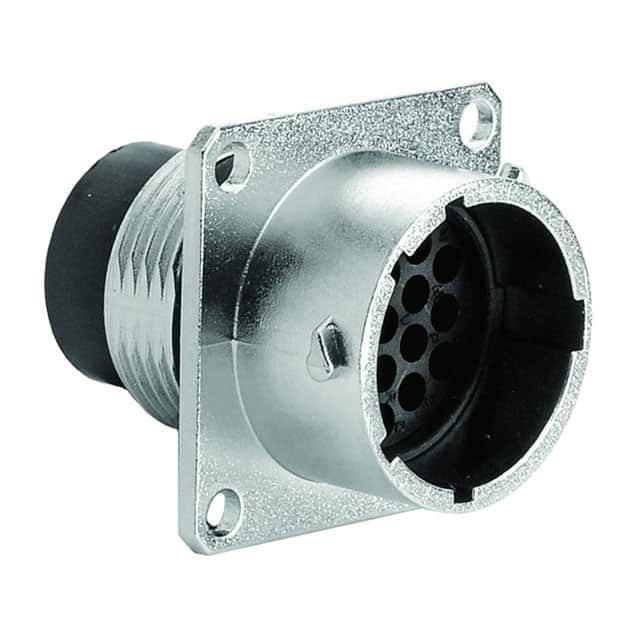

AMPHENOL 圆形连接器 RT0W01419PNH

RT0W01419PNH概述

    Amphenol ECO-MATE Receptacle Pin, 19POS, SIZE 14 技术手册解析

    1. 产品简介


    Amphenol ECO-MATE 系列产品是一款高性能的连接器组件,具体型号为 RT0W01419PH。本系列产品主要应用于各种高可靠性电子设备,如工业自动化控制、通信系统、医疗设备等。它以其卓越的电气特性和机械耐用性,在严苛的工作环境下依然能够保持稳定可靠的连接性能。

    2. 技术参数


    - 材料规格:
    - 外壳:锌合金,镍镀层。
    - 插针/插座:热塑性材料,UL94 V-0等级。
    - 密封垫圈:NBR(丁腈橡胶)。
    - O型密封圈:NBR(丁腈橡胶)。

    - 电气规格:
    - 额定电流:冲压接触件 5A (最大),机加工接触件 7.5A (最大)。
    - 额定电压:150V (AC/DC)。
    - 工作温度范围:-40°C ~ +105°C。
    - 绝缘电阻:最小5000兆欧。
    - 耐电压:小于2毫安泄漏电流@1500伏交流电。

    - 物理规格:
    - 尺寸:外径φ25.1+0.2 0(用于后板安装);外径φ21.0+0.2 0(用于前板安装)。
    - 接触:适合20#接触件。

    - 防护等级:
    - IP等级:IP67。

    - 使用寿命:
    - 至少500次插拔循环。
    - 环保合规:
    - RoHS符合。

    3. 产品特点和优势


    ECO-MATE 连接器具有以下显著特点和优势:
    - 耐高温性能:可在-40°C至+105°C的极端温度下正常工作。
    - 高可靠性:具备优异的电气特性和机械耐用性,确保在复杂环境下保持稳定的电气连接。
    - 卓越的环境适应性:具备IP67防护等级,可有效防止灰尘和水侵入。
    - 广泛的应用范围:适用于工业自动化、通信设备、医疗设备等领域。
    - 可扩展性:可提供多种规格和接触件选择,满足不同需求。

    4. 应用案例和使用建议


    ECO-MATE连接器特别适合于需要高可靠性和稳定性应用场合,如工业控制系统、医疗设备、电力系统、航空航天等。以下是两个典型应用场景:
    - 工业自动化控制:在自动化生产线上,确保电气信号传输的可靠性和安全性至关重要。ECO-MATE 连接器可以承受工业现场的各种干扰和冲击,保障系统的稳定运行。

    - 通信系统:在通信基站中,ECO-MATE 连接器可用于户外设备间的信号传输。其IP67防护等级使其能在恶劣天气条件下长期稳定工作。
    使用建议:
    - 在设计应用电路时,考虑连接器的实际额定电流和电压,以避免过载导致的损坏。
    - 选用合适的线缆和接头材料,确保与连接器的良好兼容性,减少接触电阻,提高系统整体性能。
    - 定期检查连接器的接触状态和绝缘性能,及时更换老化部件,延长使用寿命。

    5. 兼容性和支持


    ECO-MATE连接器系列提供多种型号规格,可与其他Amphenol产品以及标准线缆配合使用。此外,Amphenol公司为客户提供全面的技术支持服务,包括应用咨询、定制化设计及售后维护等,帮助客户解决在产品使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接触面是否清洁无污物,确认接触件与电缆正确对接,并紧固相关螺纹部分。

    - 问题:电气信号传输不稳定。
    - 解决方案:检查连接器及其配套线缆的电气特性是否符合要求,排除外部电磁干扰因素。
    - 问题:长时间使用后出现腐蚀现象。
    - 解决方案:使用专用清洁剂定期清洁连接器表面,必要时可更换防腐蚀接触件。

    7. 总结和推荐


    总体而言,Amphenol ECO-MATE连接器凭借其卓越的电气性能、严格的环境适应性和广泛的适用性,成为了众多高可靠性应用的理想选择。无论是工业自动化控制还是通信系统,ECO-MATE 都能展现出色的表现。建议在项目中优先考虑此系列产品,以获得最佳的性能与可靠性。

RT0W01419PNH参数

参数
额定电流 7.5A
外壳材料 Zinc Alloy
针脚数 19pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 32.5mm(长度)*28.6mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

RT0W01419PNH厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RT0W01419PNH数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RT0W01419PNH RT0W01419PNH数据手册

RT0W01419PNH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 98.9473
10+ ¥ 92.3508
25+ ¥ 90.7017
50+ ¥ 90.7017
100+ ¥ 89.0526
250+ ¥ 89.0526
库存: 99
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 98.94
