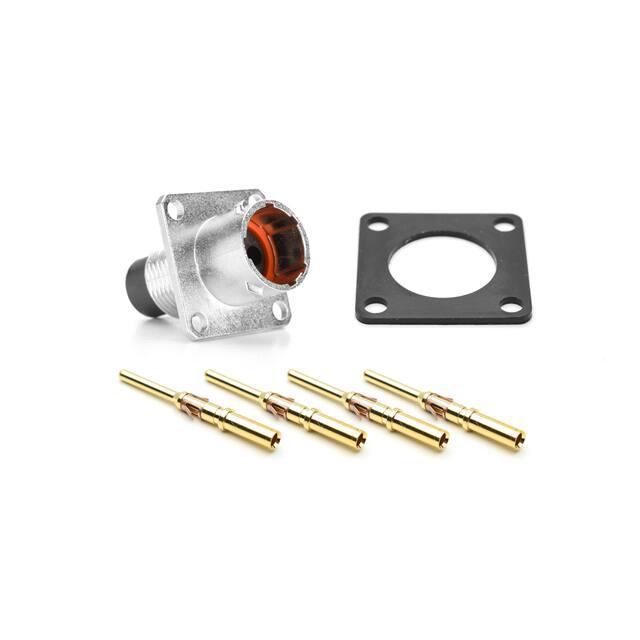

RT00104PKNH03-K

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Receptacle 4pin Zinc Die Cast 13A 金 银色 法兰安装,面板安装
供应商型号: H-RT00104PKNH03-K
供应商: Heilind
标准整包数: 1
AMPHENOL 圆形连接器 RT00104PKNH03-K

RT00104PKNH03-K概述

    Amphenol Sine Systems ecomate® RM/RSSM - Contact Size 16 产品技术手册

    1. 产品简介


    产品类型:接插件连接器
    主要功能:提供可靠、高性能的电气连接解决方案
    应用领域:广泛应用于通信、工业控制、自动化设备及汽车电子等领域

    2. 技术参数


    | 参数 | 规格 |
    | : | : |
    | 接触直径(前端安装) | Ø14.2mm |
    | 面板开孔直径 | Ø3.2mm |
    | 后端安装直径 | Ø17.3mm |
    | 螺纹 | 9/16-24 UNEF |
    | 最大电流 | 13A |
    | 最大电压 | 500V AC/DC |
    | 最小绝缘电阻 | 5000MΩ |
    | 测试电压 | 3050V |
    | 耐压等级 | IP67 (IP69K 当连接时) |
    | 工作温度范围 | -40°C 至 105°C |
    | 寿命 | >500 次插拔 |

    3. 产品特点和优势


    独特功能和优势:
    - 高可靠性连接:可承受多次插拔操作,寿命超过500次;
    - 紧凑设计:尺寸小巧,适合各种安装环境;
    - 多种镀层选择:提供多种镀层选项(金、银、锡),满足不同应用需求;
    - 防护等级高:具备IP67防护等级,确保在恶劣环境下依然稳定工作;
    - 适用于严苛环境:通过振动测试、热冲击测试、盐雾测试,适用于严苛的工业环境。
    市场竞争力:
    - 具有优异的耐久性和可靠性,特别适合于高振动、高湿度和高温环境的应用;
    - 与同类产品相比,具有更广泛的温度适应范围,能够在极端环境中稳定工作;
    - 丰富的镀层选项,可根据客户具体需求进行选择,增加产品灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 在通信基站中用于信号传输和电力供应;
    - 在工业控制系统中用于传感器和执行器之间的信号传输;
    - 在汽车电子系统中用于ECU与传感器、执行器之间的数据通信。
    使用建议:
    - 在安装过程中,务必使用推荐的工具进行压接,以确保良好的电气接触;
    - 定期检查连接器的状态,特别是密封圈是否有损坏,确保防护等级不被破坏;
    - 根据具体的应用场景选择合适的镀层,以延长连接器的使用寿命。

    5. 兼容性和支持


    - 本产品与多种设备和系统兼容,可用于标准和非标准的接插件接口;
    - 提供详细的安装指南和技术支持,帮助用户顺利集成到现有系统中;
    - 厂商提供全面的技术支持和维护服务,确保用户能够获得及时有效的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 连接器接触不良 | 使用推荐的压接工具重新压接;检查接触部位是否清洁,无污垢或氧化物;确认螺纹是否正确旋紧 |
    | 密封失效 | 检查密封圈是否有破损或老化;如有需要更换新的密封圈;确保连接器安装时面板开孔尺寸符合要求 |

    7. 总结和推荐


    综合评估:
    - ecomate® RM/RSSM 接插件连接器以其紧凑的设计、高可靠性、优良的防护等级以及广泛的温度适应范围,在众多应用场景中表现出色;
    - 多种镀层选项为用户提供了更大的灵活性,可以根据不同的应用需求选择合适的镀层;
    - 丰富的技术参数和详细的技术手册,使用户能够轻松理解和使用该产品;
    - 高质量的支持和服务,让用户在购买后也能得到充分的技术保障。
    推荐:
    - 强烈推荐给需要在严苛环境下保证可靠连接的工程师和设计师。无论是通信设备、工业控制还是汽车电子领域,该连接器都是一个理想的选择。

RT00104PKNH03-K参数

参数
颜色 银色
端接 -
额定电流 13A
外壳材料 Zinc Die Cast
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装
