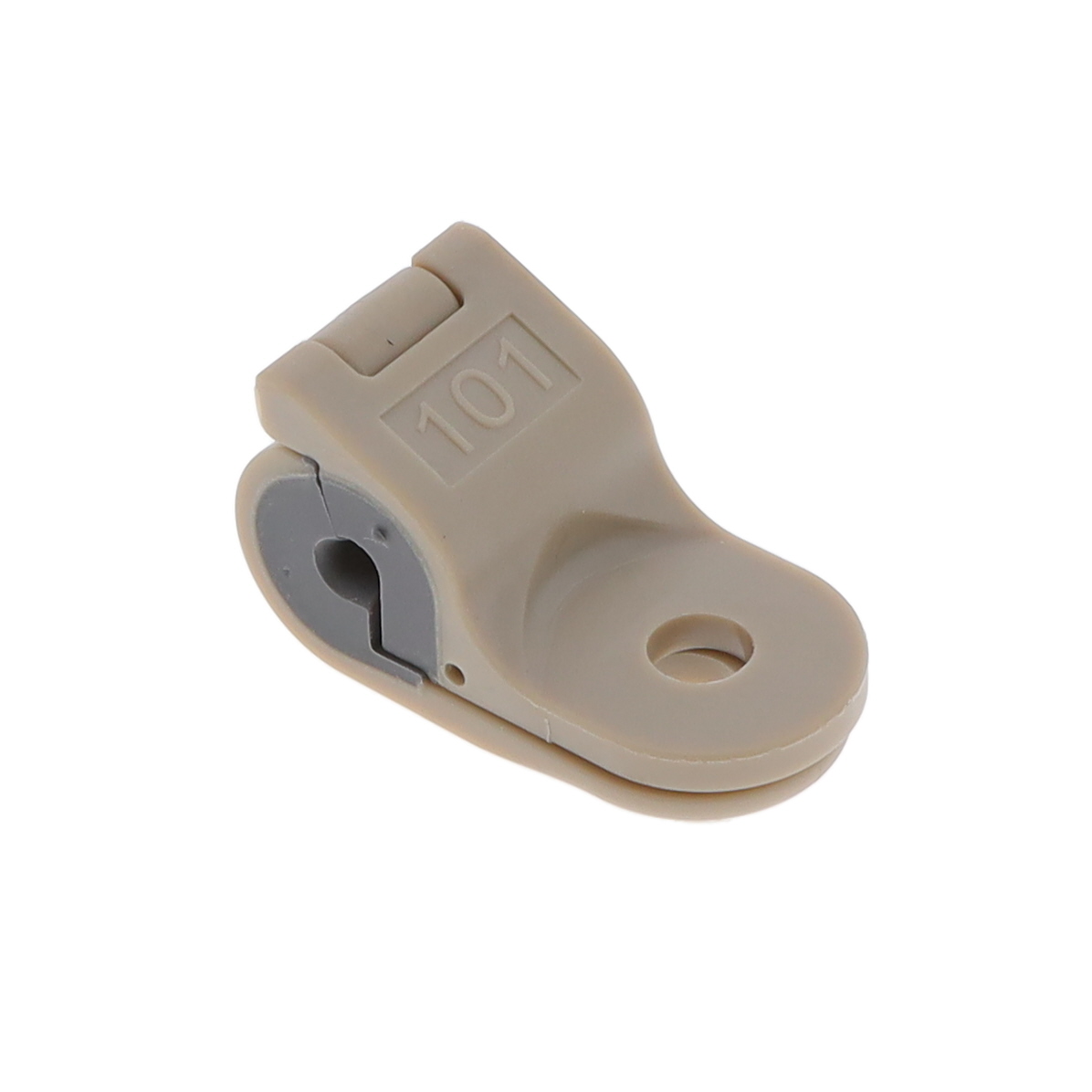

PCL150101

产品分类: 其他线缆
厂牌: AMPHENOL
产品描述:
供应商型号: PCL150101-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 其他线缆 PCL150101

PCL150101概述

    # 高性能P型夹具的技术手册

    产品简介


    高性能P型夹具(P-Clamps)是由Amphenol PCD设计和制造的一种轻量化的固定装置,旨在取代传统的P型夹具和马鞍夹具。这些夹具通过结合玻璃增强塑料(PEEK聚合物)和硅胶衬垫,提供了卓越的非导电性、耐腐蚀性和耐用性。适用于航空航天、国防、工业设备等领域,广泛用于线缆固定和其他需要可靠连接的应用场景。
    主要功能:
    - 非导电和非腐蚀设计,确保安全性和长期稳定性。
    - 轻量化结构,便于安装和操作。
    - 耐高温和防火特性,适应苛刻的工作环境。
    应用领域:
    - 航空航天及国防工业
    - 工业自动化设备
    - 通信系统
    - 汽车行业

    技术参数


    以下是P型夹具的关键技术规格和性能参数:
    | 参数名称 | 规格范围 |

    | 材料 | 塑料:PEEK(聚醚醚酮) |
    衬垫:硅橡胶(ASTM-D-2000) |
    | 温度范围 | -65°F至350°F(-54°C至+107°C) |
    | 极端温度限制 | 短期可达500°F |
    | 阻燃等级 | UL94,VO;符合FAR25.853标准 |
    | 尺寸型号 | PCL150101至PCL150115 |
    | 内衬直径(ØD) | 0.12"至1.44" |
    每个尺寸型号的具体技术参数见下表:
    | 型号 | 外径(英寸) | 内衬直径(英寸) | 长度(英寸) | 高度(英寸) | 重量(克) |
    |
    | PCL150101 | 0.12 | 0.12 | 0.59 | 1.18 | 4.6 |
    | PCL150102 | 0.22 | 0.22 | 0.64 | 1.27 | 4.54 |
    | PCL150103 | 0.31 | 0.31 | 0.71 | 1.41 | 6.35 |
    | ... | ... | ... | ... | ... | ... |
    | PCL150115 | 1.44 | 1.44 | 1.93 | 2.69 | 24.04 |

    产品特点和优势


    1. 非导电与非腐蚀性:采用PEEK材料制成,完全不导电且抗化学腐蚀。
    2. 高耐用性:硅胶衬垫提供优异的机械性能,能够承受多次拆装而不损坏。
    3. 轻量化设计:比传统金属夹具更轻便,降低系统总重量。
    4. 宽广的工作温度范围:适应极端温度条件下的使用需求。
    5. 易于安装:模块化设计使得安装过程简单快捷,提高了生产效率。

    应用案例和使用建议


    应用案例:
    - 航空航天:用于固定机载电线束,防止震动导致松动。
    - 汽车制造:为高压电池组提供稳定的电缆固定方案。
    - 工业设备:作为复杂生产线中线缆整理的一部分。
    使用建议:
    - 在选择合适型号时,请根据所需内衬直径和外部尺寸进行匹配。
    - 定期检查夹具状态,特别是在极端环境下长时间运行后。
    - 避免接触强酸或强碱溶液,以保护硅胶衬垫不受损害。

    兼容性和支持


    - 兼容性:高性能P型夹具可与多种标准电缆和接头配合使用。
    - 技术支持:Amphenol PCD提供全面的产品文档和技术咨询。
    - 售后服务:提供两年质保服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 夹具表面出现裂纹 | 检查是否超过最大工作温度或承受过大应力。 |
    | 固定效果不佳 | 确认内衬直径是否与电缆直径匹配。 |
    | 长时间使用后松动 | 可能需要更换新的夹具。 |

    总结和推荐


    综合评估:
    - 优点:高性能P型夹具凭借其独特的非导电设计、宽泛的工作温度范围以及优越的耐用性,在众多行业中表现出色。
    - 适用性:适合需要高度可靠性与稳定性的应用场景,尤其是在苛刻环境条件下。
    推荐结论:
    我们强烈推荐Amphenol PCD的高性能P型夹具给那些寻求高品质、高性价比固定解决方案的专业人士。无论是航空还是汽车行业,这款产品都将成为您的理想选择。
    联系信息:
    - 官网:[www.amphenolpcd.com](http://www.amphenolpcd.com)
    - 邮箱:info@amphenolpcd.com
    - 电话:1(978) 624-3400
    - 地址:72 Cherry Hill Drive, Beverly, MA 01915

PCL150101参数

参数
长*宽*高 29.97mm*15.24mm*16.3mm
零件状态 在售
包装方式 盒装,散装

PCL150101厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PCL150101数据手册

厂牌 PDF简要描述 下载
AMPHENOL 其他线缆 AMPHENOL PCL150101 PCL150101数据手册

PCL150101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.3728 ¥ 337.8699
10+ $ 34.319 ¥ 287.2068
50+ $ 30.6357 ¥ 256.3825
100+ $ 29.1748 ¥ 244.1567
300+ $ 27.0016 ¥ 225.9696
库存: 95
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 337.86
直接购买
加入购物车
