54402BM

产品分类: 模块化连接器 - 配件
厂牌: AMPHENOL

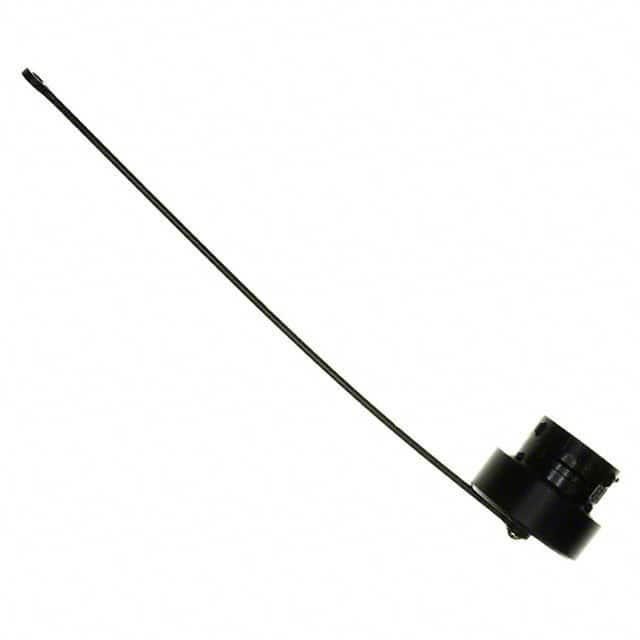

产品描述: Connector Accessories Plug Cap Straight
供应商型号: APC1001-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 模块化连接器 - 配件 54402BM

54402BM概述

    电子元器件产品技术手册

    产品简介


    RJField 是一种专为恶劣环境设计的以太网连接系统,能够将标准的RJ45接口转化为具备防水防尘功能(IP67)的推拉式连接器。该产品主要适用于10 BaseT、100 BaseTX 和 1000 BaseT 网络,特别适用于需要在复杂环境下提供稳定通信的场合,例如电信设备、机器人、工业过程控制、数控机床和特殊机器等领域。

    技术参数


    - 环境防护:
    - 防水防尘等级:IP67
    - 盐雾试验:> 1000小时
    - 阻燃及低烟等级:UL94 V0 和 NFF 16102,DIN 5510-2
    - 振动测试:10 – 500 Hz,10 g,3轴无中断 > 10 纳秒
    - 温度冲击:5个周期在-40°C / +100°C之间
    - 工作温度范围:-40°C / +85°C
    - 数据传输:
    - 支持网络:10 BaseT、100 BaseTX 和 1000 BaseTX
    - 符合标准:Cat 5e 按照 TIA/EIA 568B 和 ClassD 按照 ISO/IEC 11801
    - 机械特性:
    - 快速推拉耦合
    - RJ45电缆保持力:100N 轴向
    - 插拔次数:≥500次
    - 通用性:
    - 可与所有标准的RJ45 Cat.5e 电缆品牌配合使用

    产品特点和优势


    RJField 的主要特点在于其专利的 RJStop 系统,能够将标准 RJ45 电缆套件安全地安装在保护性复合插头中,防止灰尘和液体侵入。此外,其快速推拉式耦合机制使得安装简便快捷,无需现场布线工具。该产品的优越之处在于其出色的电磁干扰(EMI)保护能力,尤其在面板上使用金属化的 RJF 544 插座时,可以直接传递屏蔽效果。其广泛的适用性使其成为电信设备、机器人、工业过程控制等领域的理想选择。

    应用案例和使用建议


    RJField 的应用实例涵盖了电信设备、机器人、工业过程控制和数控机床等多个领域。例如,在一个工业环境中,可能需要将控制单元通过以太网连接到远程传感器和执行器。使用 RJField 连接器可以确保即使在严苛条件下也能保持稳定的连接。建议用户根据实际需求选择合适的电缆长度和背板端子类型,并定期检查连接器的密封状态以确保长期可靠性。

    兼容性和支持


    RJField 与市面上大多数标准 RJ45 Cat.5e 电缆兼容。对于需要在极端环境下工作的客户,可以咨询厂商提供具有强化护套的 Cat5-5e 电缆,以提高抗冲击和耐油性。厂商提供了一系列配件,包括 IP67 尘盖、面板垫圈、插塞拆除工具等,以方便用户进行维护。

    常见问题与解决方案


    1. 问题:如何解锁插头?
    - 解决方法:只需将锁定环向后拉并拔出插头即可解锁。
    2. 问题:插拔次数减少?
    - 解决方法:定期检查插头和插座的清洁状况,避免灰尘和污垢积累影响使用寿命。
    3. 问题:安装过程中遇到困难?
    - 解决方法:严格按照组装说明书操作,必要时可联系厂商获取技术支持。

    总结和推荐


    RJField 以其优异的环境适应性、可靠的数据传输能力和简便的操作维护受到市场的广泛认可。特别是在需要高度可靠连接的工业应用中,RJField 展现出了卓越的性能。因此,强烈推荐在涉及恶劣环境的工业应用中使用 RJField 以实现稳定的通信连接。

54402BM参数

参数
零件状态 在售
包装方式 散装

54402BM厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

54402BM数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 配件 AMPHENOL 54402BM 54402BM数据手册

54402BM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.7688 ¥ 387.5964
10+ $ 42.9156 ¥ 355.663
25+ $ 41.2651 ¥ 341.9847
50+ $ 39.8894 ¥ 330.5835
100+ $ 37.6887 ¥ 312.3448
250+ $ 36.5883 ¥ 303.2254
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 387.59
