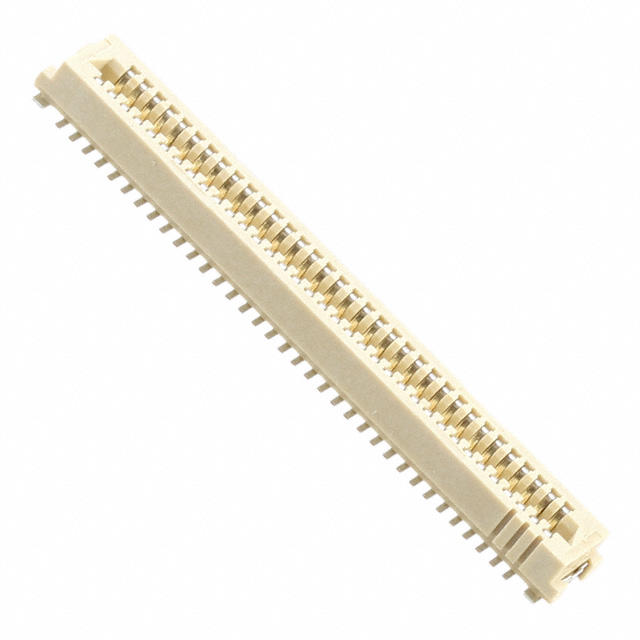

91930-31169LF

厂牌: AMPHENOL
产品描述: 焊盘 1mm 2 69pin 贴片安装 39.3mm(长度)*5.59mm(高度)
供应商型号: 609-4396-6-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 矩形连接器 - 板垫片/叠接器(板对板) 91930-31169LF

91930-31169LF概述

    Conan® 1.00mm Mezzanine Connector 技术手册

    1. 产品简介


    Conan® 1.00mm 是一款专为工业应用和恶劣环境设计的夹层连接器。它采用独特的“咔嗒”声设计,提高了连接的安全性和易用性。该连接器系统包括垂直和直角配置,具有多种位置选择,适用于各种电子封装方案。

    2. 技术参数


    - 材料
    - 接触基体金属:磷青铜(插头);铜合金(高弹性,插座)
    - 接触面镀层:金或GXT®
    - 焊锡尾部区域:纯锡覆盖1.27μm镍
    - 外壳材料:奶油色LCP(UL94V-0)
    - 机械性能
    - 插入力:每接触点最大125克
    - 拔出力:每接触点最小25克
    - 保持力(连接器到PCB):最小44牛顿
    - 接触擦拭:0.64毫米
    - 寿命:30次插拔周期
    - 电气性能
    - 绝缘电阻:最小1000兆欧
    - 接触电阻:最大30兆欧
    - 耐压:500VAC RMS 60Hz
    - 电流容量:每接触点连续电流1.0安培
    - 信号完整性(差分对,仅连接器)
    - 阻抗:50ps边沿(10-90%)时100Ω ± 10%
    - 插入损耗:5GHz以下小于1.5dB
    - 近端串扰:50ps边沿(10-90%)时≤ 3.5%
    - 远端串扰:50ps边沿(10-90%)时≤ 2.5%
    - 环境性能
    - 温度循环:EIA 364-65类2a标准,无SO2,20天插合
    - 高温寿命:105°C
    - 包装
    - 电子管和带卷,附真空吸帽

    3. 产品特点和优势


    - 多功能配置:提供垂直和直角配置,以及9到69个位置的选择。
    - 高速传输:支持高达5Gb/s的数据传输速度。
    - 兼容性:部分高度兼容PCIe® Gen高速性能标准。
    - 可靠性:独特的“咔嗒”声确保可靠的连接,防止错误匹配。
    - 包装选项:多种包装选项满足不同的装配需求,包括手动组装辅助工具如定位销和金属固定装置。

    4. 应用案例和使用建议


    - 应用领域:通信网络设备、安全电子产品、能源控制模块、机器对机器通信、办公室设备、销售终端设备、扫描设备、便携式仪表、医疗诊断设备等。
    - 使用建议:在安装前检查连接器的包装,确保没有损坏。建议在组装时使用定位销以提高准确性。

    5. 兼容性和支持


    - 兼容性:兼容多种设备和电子元器件,尤其是其他符合行业标准的高密度连接器。
    - 技术支持:提供全面的技术支持和维护服务,包括在线资源和专业培训。

    6. 常见问题与解决方案


    - 问题1:连接不牢固。
    - 解决办法:确认连接器插入到位,且听到了“咔嗒”声。
    - 问题2:传输信号质量差。
    - 解决办法:检查连接器是否符合信号完整性要求,清洁接触面。

    7. 总结和推荐


    Conan® 1.00mm 是一款高性能、可靠且多用途的连接器系统。它适用于各种苛刻的工业环境,并提供了广泛的应用范围。强烈推荐用于需要高性能连接解决方案的应用场合。

91930-31169LF参数

参数
颜色 -
间距 1mm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 69pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 39.3mm(长度)*5.59mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

91930-31169LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

91930-31169LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 板垫片/叠接器(板对板) AMPHENOL 91930-31169LF 91930-31169LF数据手册

91930-31169LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3568 ¥ 45.265
10+ $ 4.3675 ¥ 36.9055
25+ $ 3.8771 ¥ 32.4466
50+ $ 3.646 ¥ 30.5127
100+ $ 3.4286 ¥ 28.6928
250+ $ 3.1611 ¥ 26.4545
库存: 244
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.26
直接购买
加入购物车
