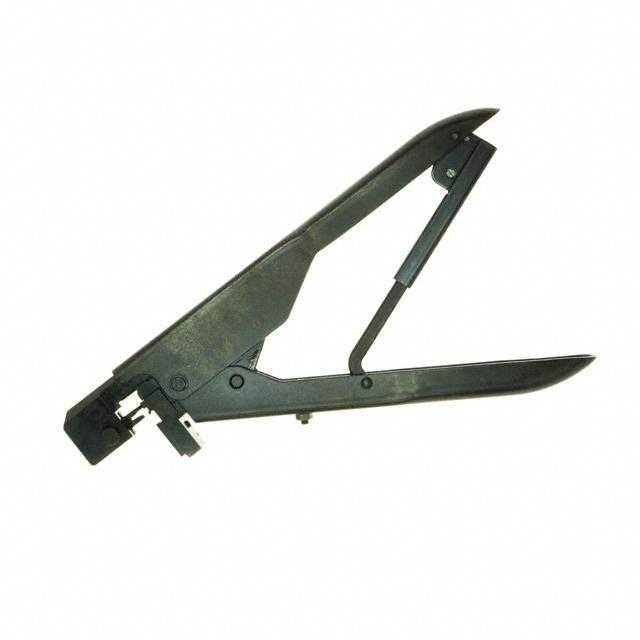

HT-151

产品分类: 线缆工具
厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 手动压线钳, 适合Minitek Connector Contacts
供应商型号: 1764411
供应商: element14
标准整包数: 1
AMPHENOL 线缆工具 HT-151

HT-151概述

    FCI Electronics Manual Part No. 166647-001 — HT-151 and HT-152 Minitek Hand-Tool

    产品简介


    HT-151和HT-152 Minitek手工具是专为处理特定规格的导线终端而设计的手动工具。这两个型号主要用于连接终端和不同规格的导线,广泛应用于电子组装、维修及工业制造等领域。HT-151适用于AWG 26-30(导线横截面积为0.05至0.13平方毫米)的导线,而HT-152则适用于AWG 32-36(导线横截面积为0.01至0.03平方毫米)的导线。

    技术参数


    - 适用导线范围:
    - HT-151:导线横截面积0.05至0.13平方毫米(AWG 26-30),绝缘层最大直径1.4毫米。
    - HT-152:导线横截面积0.01至0.03平方毫米(AWG 32-36),绝缘层最大直径0.6毫米。
    - 技术规格:
    - HT-151:
    - 适用终端型号:77138-001
    - 电线范围:AWG 26 - 28 和 AWG 28 - 30
    - 导体高度:0.60 - 0.65 毫米 和 0.57 - 0.62 毫米
    - 绝缘层高度:1.4 毫米(最大)
    - HT-152:
    - 适用终端型号:77139-001
    - 电线范围:AWG 32 - 34 和 AWG 34 - 36
    - 导体高度:0.43 - 0.48 毫米 和 0.42 - 0.47 毫米
    - 绝缘层高度:1.35 毫米(参考)
    - 环境条件:
    - 工作温度:不明确
    - 存储温度:不明确
    - 避免撞击和高湿度环境

    产品特点和优势


    1. 多功能性:能够处理多种规格的导线,适用于广泛的工业应用场景。
    2. 精准操作:通过调整适配杆,可以轻松更换适用于不同导线尺寸的压接钳。
    3. 耐用材料:采用高强度材料制成,确保长时间使用下的可靠性和稳定性。
    4. 简便易用:提供详细的使用说明,便于快速上手操作。

    应用案例和使用建议


    - 应用场景:HT-151和HT-152通常用于需要精密连接和终端压接的场合,如电子产品组装、自动化设备的安装和维修等。
    - 使用建议:
    - 在压接之前,确保导线的剥离长度在1.2至2.2毫米之间,避免损伤导线。
    - 定期对工具进行保养,保持清洁并适当润滑,以延长使用寿命。

    兼容性和支持


    - 兼容性:HT-151和HT-152可以与对应型号的导线和终端兼容,确保良好的连接质量。
    - 厂商支持:FCI Electronics提供技术帮助和配件更换服务。如有需要,可以通过1-800-843-6911联系客服或通过1-800-222-2194订购零件。

    常见问题与解决方案


    - Q:如何正确剥除导线?
    - A:确保导线的剥离长度在1.2至2.2毫米之间,避免损坏导线内部结构。
    - Q:工具如何润滑?
    - A:每三到四次使用后,用适当的润滑剂轻油每个导线和绝缘端子部分。
    - Q:如何更换零件?
    - A:在联系客服时准备好所需的零件号,以便更快获得所需的替换件。

    总结和推荐


    HT-151和HT-152 Minitek手工具以其高精度、多用途和易于维护的特点,在电子组装和维修领域表现出色。适合需要高效、精确终端连接的应用场景。强烈推荐使用这款工具以提高生产效率和质量控制水平。

HT-151参数

参数
长*宽*高 223mm(长度)
零件状态 在售
包装方式 散装

HT-151厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

HT-151数据手册

厂牌 PDF简要描述 下载
AMPHENOL 线缆工具 AMPHENOL HT-151 HT-151数据手册

HT-151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15757.7175
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15757.71
直接购买
