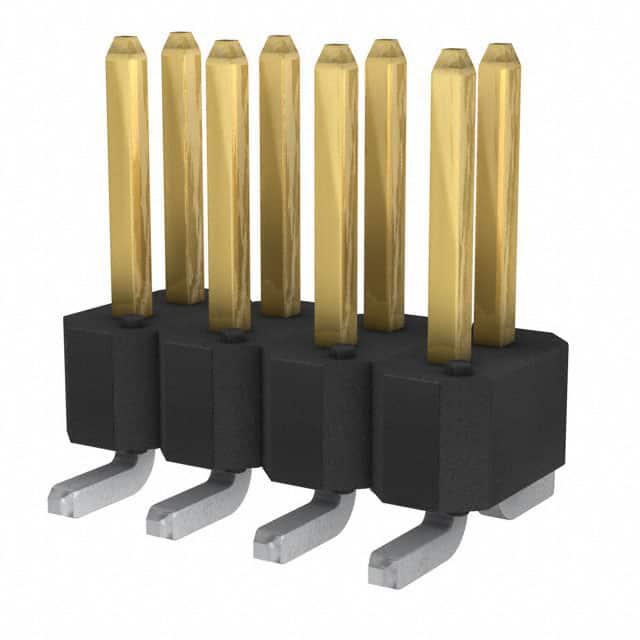

95278-801A08LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 8pin 3A 380nm 金 黑色 SMD,P=2.54mm 贴片安装 9.7mm(高度)
供应商型号: 3882237
供应商: element14
标准整包数: 300
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801A08LF

95278-801A08LF概述

    # BergStik® Headers 产品技术手册

    产品简介


    BergStik® Headers 是 Amphenol FCI 提供的一系列高品质的电子元器件,主要用于电路板之间的连接。该系列产品分为直角无屏蔽、堆叠式无屏蔽和水平无屏蔽三种设计类型,广泛适用于个人护理设备(如吹风机)、家庭护理设备(如清洁机器人)、智能家居系统(如报警系统)、服务器、存储设备、机器人和可编程逻辑控制器等领域。
    BergStik® Headers 采用高耐热塑料作为外壳材料,符合 UL94V-0 阻燃等级标准,接触针为磷青铜材质,并提供金/镀金层或锡镍镀层选项,确保长期耐用性和良好的导电性能。

    技术参数


    材料
    - 外壳:高耐热塑料
    - 阻燃等级:UL94V-0
    - 接触针:磷青铜
    - 镀层:金/镀金层或锡镍镀层(厚度 1.27μm)
    机械性能
    - 接触针到外壳的保持力:≥9N
    电气性能
    - 电流承载能力:连续 3A
    - 最大直流电流(满载时):2A/接触点
    - 绝缘电阻:≥5000MΩ
    - 耐压值:≥1500Vrms
    环境适应性
    - 工作温度范围:-65°C 至 +125°C
    规格
    - 产品型号:BUS-12-050、BUS-12-144(双面镀金)、BUS-12-117(插针型)

    产品特点和优势


    特点
    1. 可定制高度:支持根据实际需求切割或折断成特定长度。
    2. 双重接触点:每个接触针具有四个相等质量的表面。
    3. 插接兼容性强:支持锡铅镀层的压入式安装区域。
    4. 堆叠灵活性:适合不同的堆叠高度要求。
    5. 可靠连接:满足工业标准如 DIN41651、HE13 和 BT D2632。
    优势
    1. 成本效益高:提供经济高效的解决方案。
    2. 插入简便:易于插入印刷电路板。
    3. 高性能稳定性:适用于极端工作条件下的可靠性应用。

    应用案例和使用建议


    应用案例
    - 个人护理设备:用于吹风机中的控制模块连接。
    - 家用电器:清洁机器人的核心模块连接。
    - 服务器与存储设备:数据中心内部的高速数据传输。
    - 工业自动化:机器人控制器的关键接口。
    使用建议
    - 在设计电路布局时,需考虑合适的过孔尺寸(1.02mm 直径)以确保最佳插入效果。
    - 对于高频信号传输的应用场景,建议选择双镀层设计以减少电磁干扰。
    - 若需特别长距离连接,可结合使用多行排列的产品型号。

    兼容性和支持


    兼容性
    - 完全兼容 Dubox® 接收器。
    厂商支持
    - Amphenol FCI 提供完整的客户技术支持服务及产品保修政策。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法顺利插入电路板 | 检查电路板孔径是否为 1.02mm。 |
    | 高温环境下连接松动 | 更换为耐高温性能更高的材料型号。 |
    | 接触不良 | 确保正确的插针插入深度并清洁表面氧化物。|

    总结和推荐


    BergStik® Headers 系列产品凭借其出色的机械强度、稳定的电气性能以及宽广的工作温度范围,在多个行业中展现出卓越的表现。特别是其模块化设计和多功能性使其成为现代电子设计的理想选择。
    推荐:强烈推荐 BergStik® Headers 用于需要高密度连接、复杂堆叠或严苛环境下的电子系统开发项目。无论是家用电器还是工业级设备,该系列产品都能完美胜任。

95278-801A08LF参数

参数
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 380nm
针脚数 8pin
排数 2
颜色 黑色
间距-配接 2.54mm
额定电流 3A
长*宽*高 9.7mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-801A08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801A08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801A08LF 95278-801A08LF数据手册

95278-801A08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.7128 ¥ 6.0233
600+ $ 0.641 ¥ 5.4167
900+ $ 0.6231 ¥ 5.265
1500+ $ 0.5346 ¥ 4.5175
3000+ $ 0.5167 ¥ 4.3658
7500+ $ 0.4987 ¥ 4.2142
15000+ $ 0.4628 ¥ 3.9108
库存: 600
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 1806.99
