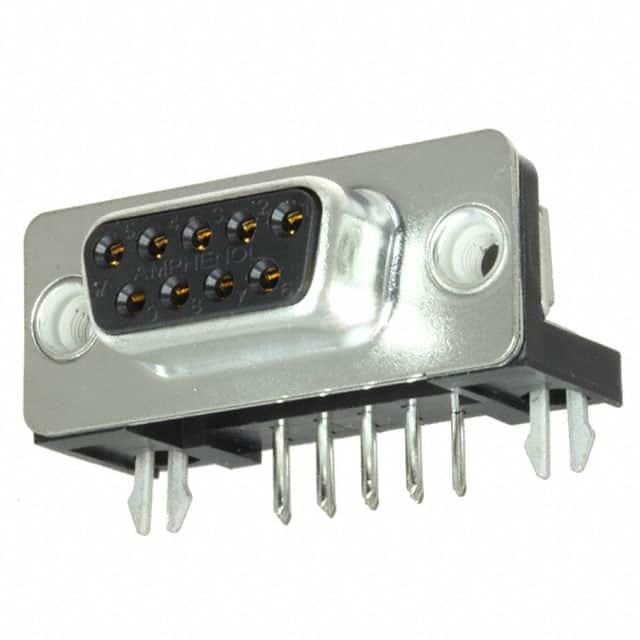

FCC17-E09SA-410

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Steel,Tin Plated 5A 金 黑色 通孔安装 30.81mm(长度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL D-Sub 连接器 FCC17-E09SA-410

FCC17-E09SA-410概述


    产品简介


    产品名称:Amphenol FCC17 & FCC57 系列
    Amphenol FCC17 和 FCC57 系列是一款专为电磁干扰(EMI)和射频干扰(RFI)控制设计的滤波连接器。它们结合了滤波元件与连接器功能,能够在不影响信号传输的前提下有效地过滤不必要的 EMI。这些滤波连接器主要用于商业、工业、通信、军事和航空航天等领域。

    技术参数


    主要参数
    - 接触电阻:最大 15 毫欧姆(根据 MIL-STD-1344 方法 3002)
    - 绝缘电阻:最小 3000 兆欧姆(根据 MIL-STD-1344 方法 3003.1)
    - 直流电流承载能力:最大 5 安培
    - 射频滤波最大电流:2 安培
    - 组合型滤波连接器:20-40 安培
    过滤性能
    - 电容值范围(pF):50, 180, 330, 470, 820, 1000, 1200, 2200, 5600, 47000
    - 耐压值(VDC):最高可达 50-300 VDC,特殊型号可达 50-600 VDC
    - 浪涌电压:高达 700 V(上升时间 1 µsec),特殊型号可承受更高电压
    - 插入损耗(dB):根据频率变化范围大,适用于不同应用需求
    工作环境
    - 工作温度:-40°C 到 +85°C
    - 湿度:根据 MIL-STD-1344,方法 1002,类型 I,测试条件 C
    - 温度循环:根据 MIL-STD-1344,方法 1003,测试条件 A
    - 振动:根据 MIL-STD-1344,方法 2005,测试条件 III
    - 耐用性:至少 200 个周期,根据 MIL-STD-1344,方法 2016

    产品特点和优势


    1. 更好的 EMI 控制:通过优化的滤波元件布局,显著减少信号路径中的电感和噪音干扰。
    2. 节省 PCB 空间:将滤波元件集成到连接器内部,简化电路设计并节省宝贵的 PCB 面积。
    3. 成本节约:减少了外部滤波元件的采购和组装成本,提高系统可靠性同时降低成本。
    4. 易于升级:能够直接替换现有非滤波连接器,无需重新设计 PCB 布局,提升系统整体 EMC 性能。
    5. 符合 EMC 规范和抗干扰能力:可以将内部产生的 EMI 重定向至机壳地,增强系统的 EMC 性能,同时具备良好的抗外部 EMI/RFI 干扰能力。

    应用案例和使用建议


    应用案例
    - 军事通信设备:用于提升系统电磁兼容性,保证在复杂电磁环境下可靠运行。
    - 航天设备:用于空间探测器,确保其在太空环境中不受外界电磁干扰的影响。
    - 医疗设备:例如 MRI 设备中的射频滤波器,以确保医疗成像的准确性。
    使用建议
    - 在设计初期选择合适的电容值和滤波配置,以满足特定频率范围内的 EMI 和 RFI 要求。
    - 在高功率应用中,需注意选择适合的滤波连接器,如 FCC17 系列的大电流型号。
    - 确保滤波连接器正确安装,以充分发挥其性能,避免因接触不良或安装错误导致的失效。

    兼容性和支持


    - 兼容性:Amphenol FCC17 和 FCC57 系列滤波连接器能够与多种标准非滤波连接器匹配,适用于不同的 PCB 布局。
    - 技术支持:Amphenol 提供全方位的技术支持,包括工程咨询、定制化解决方案以及产品培训,以确保客户能够充分利用产品的性能优势。

    常见问题与解决方案


    1. 如何选择合适的滤波电容值?
    - 解决方案:参考产品手册中的插入损耗图表,确定所需频率范围内的最佳电容值。对于高频应用,选择低电容值的滤波连接器,而对于低频应用则选择较高电容值的滤波连接器。
    2. 如何判断滤波连接器的耐用性?
    - 解决方案:检查产品手册中的机械和环境数据,确认其符合 MIL-STD-1344 相关测试条件,以验证其耐用性。
    3. 在高压应用中应如何选择滤波连接器?
    - 解决方案:选择具有较高工作电压和耐压值的滤波连接器,如 FCC57 系列,确保在高压环境下仍能稳定运行。

    总结和推荐


    Amphenol FCC17 和 FCC57 系列滤波连接器以其出色的电磁干扰控制能力和紧凑的设计,在多个行业中得到了广泛应用。通过集成的滤波元件,不仅显著提升了系统的 EMC 性能,还节省了宝贵的 PCB 空间,降低了总体成本。鉴于其卓越的性能和广泛的应用场景,强烈推荐使用该系列产品。无论是开发军事通信设备还是医疗设备,Amphenol 的滤波连接器都能提供可靠的解决方案。因此,如果您需要高性能、低成本且易于集成的滤波解决方案,Amphenol FCC17 和 FCC57 系列是您的理想选择。

FCC17-E09SA-410参数

参数
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
长*宽*高 30.81mm(长度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装
