首页  >  产品百科  >  245103-02-48.00

245103-02-48.00

产品分类: 同轴线缆
厂牌: AMPHENOL

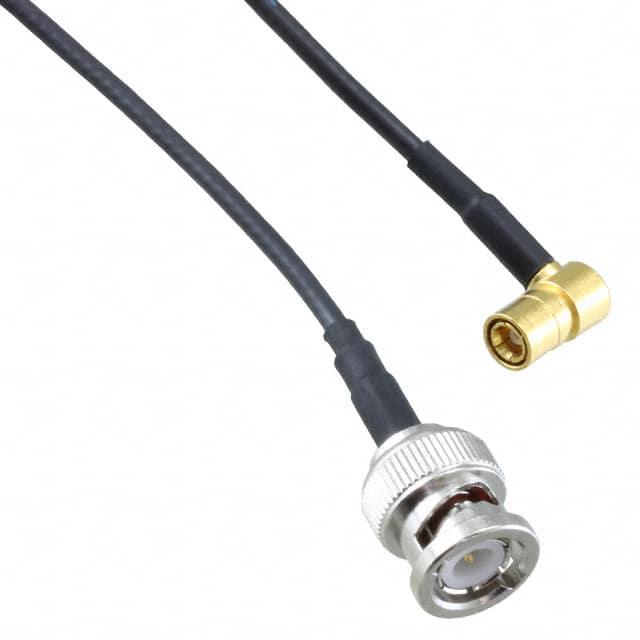

产品描述: Cable Assembly Coaxial 1.219m SMB to BNC M-M Bag
供应商型号: 3409104
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 245103-02-48.00

245103-02-48.00概述


    产品简介


    产品名称:BNC Crimp Plug 和 SMB Right Angle Crimp Plug
    产品类型:这两款产品均为射频同轴连接器,用于高频信号传输。BNC Crimp Plug 和 SMB Right Angle Crimp Plug 都具有极佳的机械稳定性和电气性能。
    主要功能:
    - BNC Crimp Plug:用于标准BNC接口,支持50欧姆阻抗匹配,适用于各类高频设备。
    - SMB Right Angle Crimp Plug:右角设计,便于线路布局,同样支持50欧姆阻抗匹配,广泛应用于各种通信设备中。
    应用领域:
    - 通信设备:如路由器、交换机等。
    - 测试仪器:如示波器、频谱仪等。
    - 数据传输系统:如视频监控、数据采集系统等。

    技术参数


    长度规格:
    - BNC Crimp Plug:
    - 6.00英寸 [0.152米]
    - 12.00英寸 [0.305米]
    - 18.00英寸 [0.457米]
    - 24.00英寸 [0.610米]
    - 36.00英寸 [0.914米]
    - 72.00英寸 [1.829米]

    公差:
    - 0" - 23.90" [0 - 0.607米]: ±0.25" [±0.006米]
    - 24.00" - 59.00" [0.610 - 1.499米]: ±0.50" [±0.013米]
    - 5.0' - 24.9' [1.524 - 7.617米]: ±2.5%
    - 25.0' & UP [7.620 & UP米]: ±5.0%
    电气特性:
    - 阻抗:50欧姆
    - 衰减:最大0.152 dB/m
    - 回波损耗:最大1.5 dB
    - 工作频率:DC至1GHz
    工作环境:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:0% 至 95%,无凝露

    产品特点和优势


    特点:
    - 采用优质材料:BNC Crimp Plug为黄铜镀镍,SMB Right Angle Crimp Plug为黄铜镀金。
    - 独特的设计:SMB Right Angle Crimp Plug采用右角设计,节省空间且方便布线。
    - 稳定的电气性能:出色的阻抗匹配,低回波损耗和衰减,保证信号传输质量。
    优势:
    - 出色的耐久性和可靠性:适用于多种恶劣环境。
    - 广泛的应用领域:可应用于各种通信设备及测试仪器。
    - 简便的安装方式:采用压接方式,快速安装且成本低。

    应用案例和使用建议


    应用场景:
    - 在通信设备中,BNC Crimp Plug常用于高清视频信号传输,SMB Right Angle Crimp Plug则用于节省空间的复杂电路设计中。
    - 在测试仪器中,这些连接器确保了高频信号的准确测量和传输。
    使用建议:
    - 在选择长度时,建议根据具体应用场景和需求来确定,以确保信号传输的最佳效果。
    - 安装时务必注意正确的安装方向和压接力度,避免损伤接触点。

    兼容性和支持


    兼容性:
    - 这些连接器与标准的BNC和SMB接口完全兼容,可以与市场上常见的射频电缆(如RG174)配合使用。
    支持和服务:
    - 厂商提供详细的安装指南和技术支持,确保用户能够正确安装和使用这些连接器。
    - 对于特殊需求,厂商可根据客户要求提供定制化服务。

    常见问题与解决方案


    问题1:如何确保连接器的安装稳固?
    - 解决方案:使用适当的工具进行压接,确保连接器与电缆接触良好。安装后可通过拉力测试检查连接器的稳固性。
    问题2:如何检查连接器的电气性能?
    - 解决方案:使用专用的测试设备进行测试,包括回波损耗和驻波比等关键指标。

    总结和推荐


    综合评估:
    - 这两款连接器凭借其优异的电气性能和可靠的机械结构,在高频信号传输领域表现出色。
    - BNC Crimp Plug和SMB Right Angle Crimp Plug均适用于多种应用场景,提供了出色的稳定性和耐用性。
    推荐:
    - 鉴于其优异的表现和广泛的适用性,强烈推荐在高频信号传输和通信设备设计中使用这两种连接器。

245103-02-48.00参数

参数
长*宽*高 121.92cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

245103-02-48.00厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

245103-02-48.00数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 245103-02-48.00 245103-02-48.00数据手册

245103-02-48.00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 227.2132
10+ ¥ 223.1558
25+ ¥ 223.1558
50+ ¥ 219.0984
100+ ¥ 219.0984
250+ ¥ 219.0984
库存: 26
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 227.21
