C146 10B007 500 12

厂牌: AMPHENOL
产品描述: Conn Rectangular F 7Signal/1Ground POS Crimp ST Cable Mount
供应商型号:
供应商:
标准整包数: 0

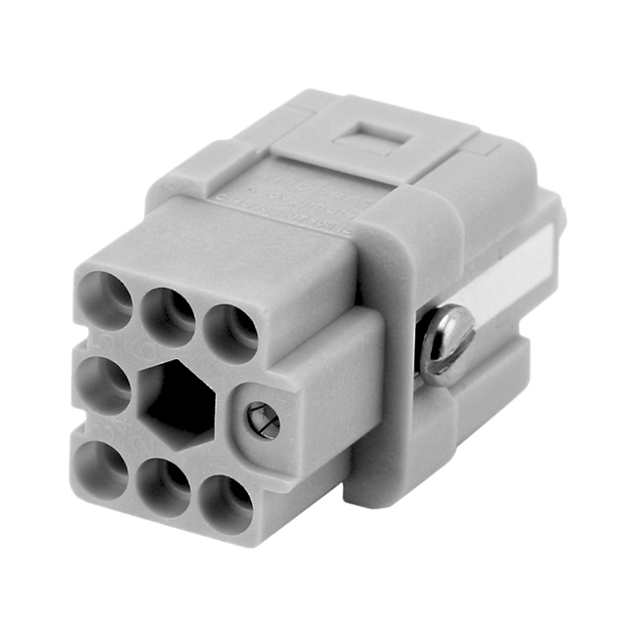

AMPHENOL 重载连接器 - 插件/模块 C146 10B007 500 12

C146 10B007 500 12概述


    产品简介


    产品类型:C146系列插座接触件插入体(Female Contact Insert)
    主要功能:
    - 提供紧凑设计的插座型接触件插入体。
    - 支持高电流和电压的应用需求。
    - 配备高性能材料和镀层以确保卓越的电气性能。
    应用领域:
    - 工业自动化设备
    - 通信系统
    - 医疗设备
    - 汽车电子系统
    - 能源管理设备

    技术参数


    | 参数名称 | 规格值 |

    | 额定电流(Max) | 10A |
    | 额定电压(UL/CSA) | 600V |
    | 额定冲击电压 | 6000V |
    | 接触电阻 | <5mΩ |
    | 绝缘电阻 | >10¹⁰Ω |
    | 使用温度范围 | -40°C 至 +125°C |
    | 寿命 | >500次插拔循环 |
    | 插针配置 | 7+PE |
    | 插入体材质 | PC |
    | 接触材料 | Cu合金 |
    | 接触镀层 | 银/金 |
    | 尾部端接方式 | 压接 |
    | 线规范围 | 0.14mm²至2.5mm²(26-14AWG) |
    | 电压等级认证 | UL/CSA认证 |

    产品特点和优势


    1. 紧凑设计:A3尺寸设计满足现代电子设备对小型化的需求。
    2. 高可靠性:通过>500次插拔循环测试,确保长期稳定运行。
    3. 宽温适应性:可在极端温度环境下正常工作(-40°C至+125°C)。
    4. 安全保护:配备PE(保护接地)端子,提升安全性。
    5. 高性能材料:PC材质的插入体具有优异的机械强度和耐热性能。
    6. 多用途兼容:可与对应的C146系列插头配合使用,适用于多种工业场景。

    应用案例和使用建议


    应用案例:
    - 工业机器人控制单元:为电机驱动模块提供可靠电连接。
    - 太阳能逆变器:用于主电路与电源模块间的高电流传输。
    - 医疗监护仪:保障信号传输的稳定性与安全性。
    使用建议:
    - 在安装过程中需确保插头和插座完全对接,避免接触不良。
    - 定期检查绝缘状况及接触电阻,以预防潜在故障。
    - 避免长时间暴露于极端湿度或化学环境中。

    兼容性和支持


    兼容性:
    - 与C146系列对应型号的插头兼容,形成完整的连接器解决方案。
    - 适用于符合IEC标准的工业设备。
    支持和服务:
    - 提供详尽的产品技术文档和操作指南。
    - 厂商提供全面的技术支持,包括样品测试和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔次数超过推荐值导致接触不良 | 更换新的插入体 |
    | 接触电阻过大 | 检查接触表面是否清洁并重新压接 |
    | 插头插入困难 | 确保插头方向正确并对齐后再尝试插入 |

    总结和推荐


    综合评估:
    - 该产品凭借紧凑设计、高可靠性及宽温适应性,在工业和通信领域表现优异。
    - 严格的制造工艺和高标准认证确保其在恶劣环境下的耐用性。
    是否推荐使用:
    - 强烈推荐!此款插座接触件插入体不仅性能优越,还具备广泛的适用性和良好的客户支持服务,是各行业用户的理想选择。

C146 10B007 500 12参数

参数
长*宽*高 40.2mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

C146 10B007 500 12厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C146 10B007 500 12数据手册

厂牌 PDF简要描述 下载
AMPHENOL 重载连接器 - 插件/模块 AMPHENOL C146 10B007 500 12 C146 10B007 500 12数据手册

C146 10B007 500 12封装设计

查看详情并下载
Symbol
Footprint
3D Model
