L717SDAH15P

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 15pin Steel,Tin Plated 3A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ET-3727200
供应商: 海外现货
标准整包数: 1

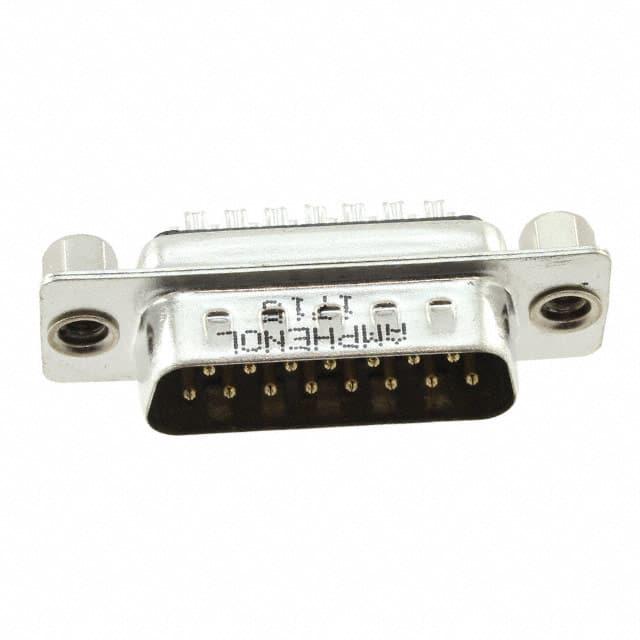

AMPHENOL D-Sub 连接器 L717SDAH15P

L717SDAH15P概述


    产品简介


    Amphenol公司的“SD”系列插头连接器(D'Sub连接器)是一种具有精密成型接触件和闭入口接触腔的高性能工业连接器。这些连接器广泛应用于工业、电信和其他行业标准输入/输出连接。SD系列以其高可靠性和高质量标准著称,特别适用于商业用途。

    技术参数


    材料和电镀
    - 外壳材料:钢,镍上镀锡
    - 绝缘体材料:玻璃填充热塑性塑料,UL 94V-0级
    - 接触材料:黄铜,接触区域选择性镀金;终端区域镀100微英寸(2.54微米)锡覆盖50微英寸(1.27微米)镍
    - 后插入件材料:黄铜,镀100微英寸(2.54微米)镍
    - 螺丝锁紧材料:黄铜,镀100微英寸(2.54微米)镍
    电气数据
    - 电流承载能力:标准密度:5A;高密度:3A
    - 电压等级:250V AC,50Hz
    - 耐压等级:1000V AC,50Hz,持续一分钟
    - 绝缘电阻:1000兆欧,500V DC
    - 接触电阻:最大20毫欧
    环境数据
    - 工作温度范围:-55°C至+125°C
    - 盐雾测试:24小时

    产品特点和优势


    - 精密成型接触件:确保稳定的电气连接和高度可靠性。
    - 闭入口接触腔:有效防止灰尘和湿气进入,提高抗干扰能力。
    - 多种连接密度:提供标准密度和高密度两种选择,适应不同需求。
    - 经济实惠的焊接端子:适用于经济型应用。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于传感器、电机控制等设备之间的信号传输。
    - 通信设备:适用于电信设备的数据传输接口。
    - 医疗设备:用于高精度测量设备的信号连接。
    使用建议
    - 安装注意事项:确保正确安装螺丝锁紧部件,以保证长期可靠的连接。
    - 环境考虑:在极端温度环境下使用时,需特别注意接头的密封性。

    兼容性和支持


    - 兼容性:适用于多种工业标准尺寸和连接方式。
    - 技术支持:提供详尽的技术支持文档,可联系厂家获得进一步支持。

    常见问题与解决方案


    问题1:连接器温度过高
    - 解决方案:检查接触件是否有松动或接触不良现象,重新装配。
    问题2:信号传输不稳定
    - 解决方案:检查电缆连接和接触件表面是否有污染,清洁接触面并重新装配。

    总结和推荐


    综上所述,Amphenol公司的SD系列插头连接器凭借其高可靠性和多样的应用场景,是工业自动化和通信设备的理想选择。无论是成本敏感的应用还是高性能要求的场合,SD系列都能满足需求。强烈推荐给寻求稳定连接解决方案的客户。

L717SDAH15P参数

参数
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Male Pins,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L717SDAH15P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717SDAH15P数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717SDAH15P L717SDAH15P数据手册

L717SDAH15P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.785 ¥ 14.994
10+ $ 1.3958 ¥ 11.725
25+ $ 1.2354 ¥ 10.3772
70+ $ 1.0525 ¥ 8.8411
140+ $ 0.9908 ¥ 8.3225
280+ $ 0.9153 ¥ 7.6882
490+ $ 0.8701 ¥ 7.3091
980+ $ 0.8031 ¥ 6.7458
2450+ $ 0.7422 ¥ 6.2341
库存: 35
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.99
