77311-818-27LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 27pin 3A 380nm 金 黑色 通孔安装
供应商型号: Q-77311-818-27LF
供应商: 期货订购
标准整包数: 100

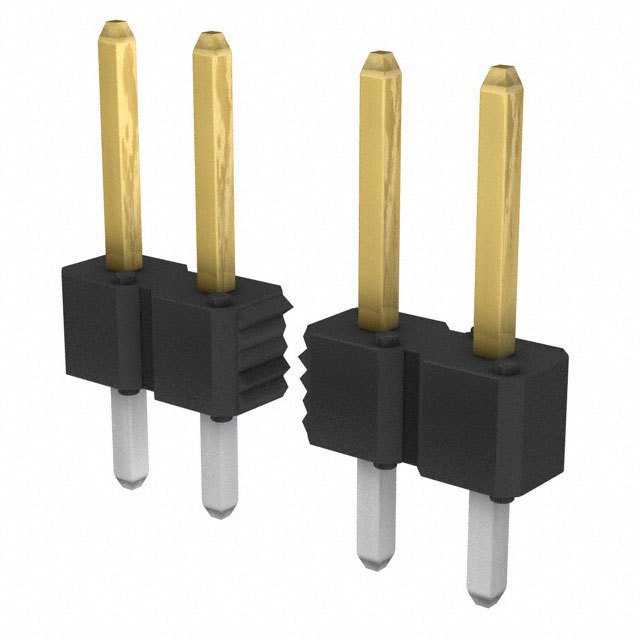

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-818-27LF

77311-818-27LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II接头)是一种高度可靠且性能优异的连接器产品,专为板对板、板对线缆、板对独立电线以及板对柔性电路的互连应用而设计。这些接头适用于多种配置,如垂直的一排、两排和三排以及直角的一排和两排,能够满足不同的电路布局需求。此外,这些接头符合无铅标准,满足欧盟关于有害物质限制指令(RoHS)的要求。

    技术参数


    - 绝缘电阻:≥5,000兆欧(测试电压:500V DC,持续时间:2分钟)
    - 耐压性能:无电弧过冲、绝缘击穿或泄漏电流(>1毫安)(测试电压:1500V DC或AC 60Hz,持续时间:60秒)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C至+130°C
    - 机械性能:
    - 轴向载荷:最小2.0磅(测试速率:0.2英寸/分钟)
    - 环境条件:
    - 热冲击:温度范围-55°C至+105°C(尼龙)或-65°C至+130°C(其他材料),转移时间不超过5分钟
    - 恒湿:温度+40°C,湿度95%,持续96小时
    - 高温寿命:最高温度105°C(尼龙)或130°C(其他材料),持续315小时

    产品特点和优势


    Duplex Plated Bergstik® II Headers的主要特点是其镀双层结构,提供了卓越的抗腐蚀性和接触可靠性。它们采用磷青铜合金(UNS C51000)制成的引脚,并通过高温树脂制成的阻燃等级达到UL-94-V0的绝缘体,确保了高可靠性和稳定性。此外,镀金工艺使其具备了良好的电气性能和长寿命。

    应用案例和使用建议


    这些连接器广泛应用于各种工业自动化设备、通信设备、医疗仪器和汽车电子等领域。例如,在工业自动化领域,它们可以用于机器人的内部布线系统中;在通信设备中,可用于无线基站的信号传输。在使用这些连接器时,建议在选择具体型号时,考虑具体的电流和温度要求,以确保最佳性能。此外,定期检查连接器的磨损情况,及时更换或维修损坏部件,也是保持系统稳定性的关键。

    兼容性和支持


    这些连接器与FCI的Mini PV终端或其他兼容0.025英寸插针的插座兼容,能够提供出色的互连能力。FCI公司提供了全面的技术支持和质量保证,包括严格的质量控制体系和设备校准,以确保产品的一致性和可靠性。客户可以通过授权分销商获取详细的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查连接器的安装是否正确,确保没有松动。如有必要,重新焊接或清洁连接器。
    2. 问题:连接器出现故障
    - 解决方案:如果发现连接器在热冲击、湿度等环境中表现出性能下降,可能需要进行重新测试或更换。及时联系供应商进行进一步的诊断。
    3. 问题:长时间使用后,连接器发生氧化
    - 解决方案:定期使用清洁剂清除表面氧化物,以保持良好的电气接触。建议每半年至少进行一次清洁。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers是一款性能卓越、耐用可靠的连接器产品,广泛适用于多种工业和商业应用场合。其高耐热性、稳定的电流承载能力和优越的环境适应能力使其成为众多应用的理想选择。强烈推荐在需要高可靠性互连的场合使用此产品。

77311-818-27LF参数

参数
防护等级 -
颜色 黑色
额定电流 3A
触头镀层 - 配接
针脚数 27pin
类型 Header,Push-Pull
排数 1
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-818-27LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-818-27LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-818-27LF 77311-818-27LF数据手册

77311-818-27LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
