P29036-M1

产品分类: 圆形线缆
厂牌: AMPHENOL
产品描述:
供应商型号: 2841350
供应商: element14
标准整包数: 1

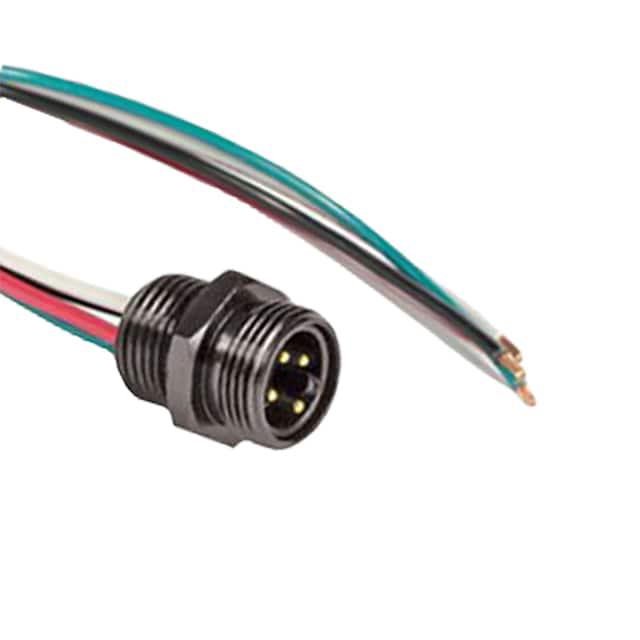

AMPHENOL 圆形线缆 P29036-M1

P29036-M1概述

    Amphenol KMM RFC 技术手册综述

    1. 产品简介


    Amphenol KMM RFC(Receptacle, Female Connector)是一种适用于多种工业应用的四针连接器。它具备出色的机械和电气性能,能够在严苛环境中稳定工作。这款连接器的主要功能包括传输电力和信号,广泛应用于汽车、航空航天、工业自动化等领域。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    - 温度范围:-40°C 至 90°C
    - 保护等级:IP67(连通条件)
    - 绝缘电阻(最小值):5000 MΩ
    - 耐振动测试:符合 MIL-STD-202 方法 204
    - 耐热冲击测试:符合 MIL-STD-202 方法 207
    - 盐雾测试:48小时,符合 MIL-STD-202 方法 101
    - 额定电流(最大值):15A
    - 额定电压(交流/直流):600V
    - 接触电镀材料:铜合金表面金镀层
    - 导线规格:14 AWG,4根导线
    - 插拔次数:大于500次
    - 安装孔径:22.2mm至29.3mm(根据型号不同)

    3. 产品特点和优势


    Amphenol KMM RFC 连接器具有以下特点和优势:
    - 高可靠性:通过多种严格的机械和环境测试验证,确保在恶劣条件下的稳定运行。
    - 快速连接和断开:设计用于频繁插拔的应用场合。
    - 多功能性:可应用于多种工业环境,适应性强。
    - 防水防尘:IP67等级防护,确保电气安全。
    - 宽工作温度范围:能够在极端温度下正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备中的传感器和控制器之间的信号和电源连接。
    - 汽车行业中控制模块的连接。
    - 航空航天领域内部布线系统。
    使用建议:
    - 在安装过程中,应确保连接器与安装孔精确对齐,避免过度拧紧导致损坏。
    - 避免暴露于强电磁场中,以防干扰。
    - 定期检查连接器外观,确保没有物理损伤或老化现象。

    5. 兼容性和支持


    - 本产品与其他标准 14 AWG 导线和工业控制系统兼容。
    - 厂商提供详尽的技术文档和支持服务,包括安装指导和故障排除手册。
    - 供应商保证长期供应和技术支持,确保客户能够持续获得所需产品和帮助。

    6. 常见问题与解决方案


    - 问题:连接松动
    - 解决方案:重新安装并确保达到正确的扭矩值。
    - 问题:绝缘电阻下降
    - 解决方案:检查是否有湿气侵入,并进行清洁处理。
    - 问题:无法正常插拔
    - 解决方案:检查是否有异物阻塞或部件变形,必要时更换新的连接器。

    7. 总结和推荐


    Amphenol KMM RFC 连接器以其出色的机械和电气性能,广泛适用于多种工业应用场景。其耐用性、多功能性和易用性使其在市场上具有很强的竞争优势。推荐使用此连接器,特别是对于需要高性能和可靠性连接的应用场景。

P29036-M1参数

参数
3.28' (1.00m)
安装方式 面板安装
零件状态 在售
包装方式 袋装

P29036-M1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

P29036-M1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形线缆 AMPHENOL P29036-M1 P29036-M1数据手册

P29036-M1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 282.6075
10+ ¥ 247.464
30+ ¥ 236.7645
50+ ¥ 229.131
100+ ¥ 221.487
250+ ¥ 209.2755
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 282.6
