86564620064LF

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Amphenol FCI D-Sub触点, 公插, 压接端接, 5A
供应商型号: 1372532
供应商: 海外现货
标准整包数: 5000

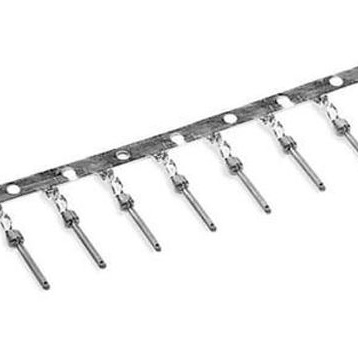

AMPHENOL D-Sub 连接器 86564620064LF

86564620064LF概述


    产品简介


    本文将详细介绍FCI公司的CRIMP PIN(压接插针)产品,该产品是一种广泛应用于连接器领域的电子元器件。CRIMP PIN主要用于电线的连接和固定,以确保电路的稳定性和可靠性。这类插针具有良好的电气性能和机械强度,适用于多种不同的应用场景,如汽车、通信设备、工业自动化系统等领域。

    技术参数


    | 参数 | 值 |

    | 产品型号 | C01-8656-1527 |
    | 规格 | 24-28 Ø1.02 |
    | 材料 | 磷青铜 |
    | 接触面处理 | 镀金/镀镍 |
    | 终端处理 | 亮锡镀层 |
    | 线径范围 | 20至28 AWG |
    | 最大绝缘体外径 | 1.73mm(接触20-24)
    1.02mm(接触24-28)|
    | 电流承载能力 | 5A(接触20 AWG)
    5A(接触22 AWG)
    3A(接触24 AWG)
    2A(接触26 AWG)
    1A(接触28 AWG)|
    | 插拔次数 | ≥5次插入后接触保持力≥5磅 |
    | 包装规格 | 盘装 |

    产品特点和优势


    - 材料选择:采用磷青铜作为材料,具备优良的导电性和抗疲劳性能。
    - 镀层工艺:接触面经过镀金处理,确保长期使用的可靠性和抗腐蚀性。
    - 终端处理:采用亮锡镀层,保证接触的高可靠性和低接触电阻。
    - 稳定性:能够承受多次插拔,提供可靠的连接性能。
    - 适用广泛:适合多种线径和应用场景,提供定制化解决方案。

    应用案例和使用建议


    应用案例:
    - 汽车制造:用于车身控制系统的连接。
    - 通信设备:应用于服务器、路由器等通信设备内部连接。
    - 工业自动化:用于自动化生产线上的设备连接。
    使用建议:
    - 在选择合适的线径时,应考虑导线的材质和绝缘层厚度。
    - 在安装过程中,注意正确设置绝缘支撑的高度,以确保接触良好。
    - 定期检查插针的接触保持力,确保其始终处于良好的工作状态。

    兼容性和支持


    - 兼容性:该插针系列与各种标准连接器兼容,适用于不同品牌和类型的连接器。
    - 技术支持:厂商提供详尽的技术文档和应用指南,同时支持定制需求。
    - 售后服务:厂家承诺对产品提供持续的支持和维修服务,确保客户满意度。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触保持力不足 | 检查安装是否符合规范,重新进行压接操作 |
    | 导线无法顺利插入 | 确保导线尺寸符合要求,适当调整压接工具参数 |
    | 插针外观损坏 | 检查是否有误操作或存储不当,更换新的插针 |

    总结和推荐


    CRIMP PIN产品以其卓越的材料选择、先进的镀层工艺和广泛的适用性,在市场上具备显著的竞争优势。无论是在汽车制造、通信设备还是工业自动化领域,它都能提供可靠的电气连接解决方案。总体而言,强烈推荐使用该产品,尤其是在需要高可靠性和稳定性应用场景下。
    希望以上内容能帮助您更好地了解CRIMP PIN产品的特性和应用。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

86564620064LF参数

参数
颜色 -
端接 -
额定电流 5A
排数 -
触头镀层
外壳材料 -
针脚数 -
类型 信号
长*宽*高 14.2mm(长度)*2.48mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

86564620064LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

86564620064LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL 86564620064LF 86564620064LF数据手册

86564620064LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2289
10000+ ¥ 0.2188
20000+ ¥ 0.2156
库存: 23280
起订量: 5000 增量: 0
