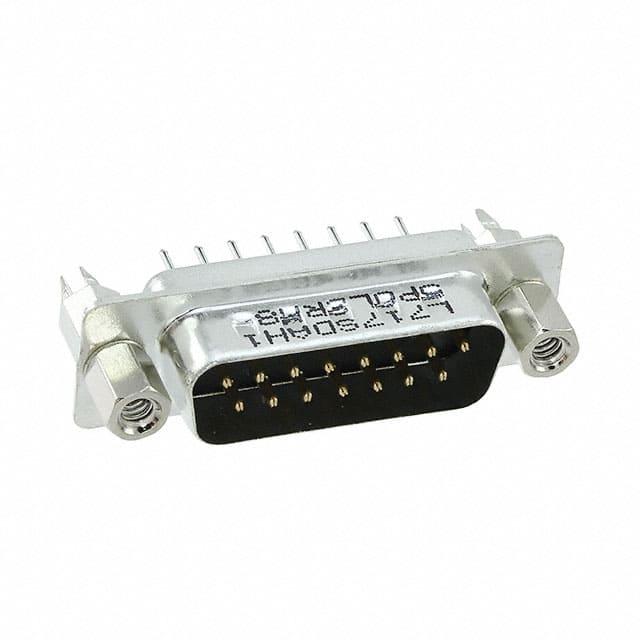

L717SDAH15POL2RM8

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 15pin Steel,Tin Plated 3A 金 黑色 通孔安装
供应商型号: 523-717SDAH15POL2RM8
供应商: Mouser
标准整包数: 1
AMPHENOL D-Sub 连接器 L717SDAH15POL2RM8

L717SDAH15POL2RM8概述

    SD / E6 D-Sub Connectors:高效连接器

    产品简介


    Amphenol的SD/E6系列是经济型直插式PCB连接器,适用于各种工业标准输入输出接口。该系列产品具有精确成型的接触点和绝缘体,确保了高性能和可靠性,广泛应用于工业、电信和其他需要高可靠性的行业。

    技术参数


    - 外观尺寸:
    - 9针(2.74英寸)
    - 15针(2.74英寸)
    - 25针(2.77英寸)
    - 37针(2.77英寸)
    - 50针(2.77英寸)
    - 气候数据:
    - 工作温度范围:-55°C至+125°C
    - 盐雾试验:24小时
    - 机械数据:
    - 单个触点插入力:最大0.54kg(1.19lb)
    - 单个触点拔出力:
    - 标准密度(SD):最小0.06kg(0.13lb)
    - 高密度(HD):最小0.02kg(0.044lb)
    - 插拔力:见具体数值
    - 材料与镀层:
    - 壳体:钢
    - 绝缘体:玻璃填充热塑性塑料
    - 触点材料:黄铜和磷青铜
    - 电气数据:
    - 电流等级:标准密度(5A),高密度(3A)
    - 电压等级:250V AC/rms 50Hz
    - 耐压:1000V AC/rms 50Hz,持续1分钟
    - 绝缘电阻:1000MΩ,500V DC
    - 接触电阻:标准密度最大20mΩ

    产品特点和优势


    - 高可靠性:经过精密设计和制造,能够满足严苛的工业环境要求。
    - 经济实惠:适合大批量生产,提供优秀的成本效益。
    - 广泛适用性:适合多种应用场景,特别是电信和工业自动化领域。
    - 多样化选择:提供不同密度(标准密度和高密度)和针数的选择。

    应用案例和使用建议


    - 工业自动化:常用于机器与控制系统的接口连接,确保稳定可靠的信号传输。
    - 电信设备:在电信基础设施中作为可靠的数据传输接口。
    - 医疗设备:确保在关键任务环境下的稳定性能。
    使用建议:
    - 在高温或潮湿环境中使用时,需注意绝缘体的性能。
    - 定期检查连接器以确保其良好的接触和完整性。

    兼容性和支持


    - 兼容性:SD / E6系列具有标准针脚布局,与其他标准的D-Sub连接器兼容。
    - 支持服务:Amphenol IT & Communication Products 提供详尽的技术支持,包括定制需求和技术咨询。

    常见问题与解决方案


    - 问题1:插入力过大。
    - 解决方案:检查触点是否有污垢或损坏,必要时更换新的触点。
    - 问题2:接触不良。
    - 解决方案:确保所有连接器都已正确安装且无松动。
    - 问题3:绝缘失效。
    - 解决方案:检查绝缘体是否完好,如有损坏需及时更换。

    总结和推荐


    综上所述,SD / E6系列D-Sub连接器以其高可靠性和广泛应用范围成为市场的优秀选择。其优异的电气和机械性能使其在各种工业环境中表现卓越。强烈推荐在需要高可靠性的场合使用此系列产品。
    如果您对SD / E6系列有任何疑问,欢迎随时联系我们的技术支持团队。

L717SDAH15POL2RM8参数

参数
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L717SDAH15POL2RM8厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717SDAH15POL2RM8数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717SDAH15POL2RM8 L717SDAH15POL2RM8数据手册

L717SDAH15POL2RM8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2885 ¥ 19.3378
10+ $ 1.8745 ¥ 15.8395
25+ $ 1.507 ¥ 12.7342
100+ $ 1.3824 ¥ 11.6813
280+ $ 1.2312 ¥ 10.4036
560+ $ 1.1664 ¥ 9.8561
1120+ $ 1.08 ¥ 9.126
库存: 244
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.33
