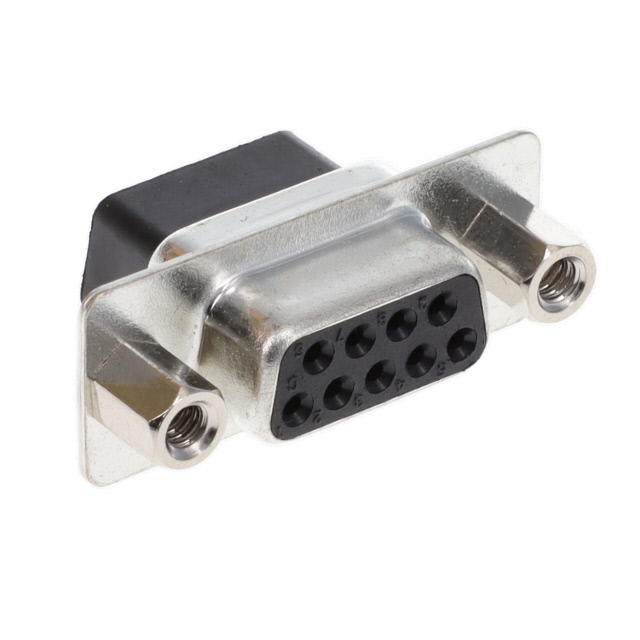

L177RRE09SVF

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Receptacle for Female Contacts 2 9pin Steel,Tin Plated 5A 金 导线安装,自由悬挂,通孔安装
供应商型号: 10B-3727184-1
供应商: 国内现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L177RRE09SVF

L177RRE09SVF概述


    产品简介


    Amphenol RR-HR / E11 D-Sub连接器
    Amphenol RR-HR / E11 是一种后释放型压接连接器,专门设计用于高产量生产环境中。这种连接器及其接触件通过提供显著的成本节约来满足市场需求。其主要特点是电磁干扰/射频干扰(EMI/RFI)外壳配置、可拆卸及可重复使用的接触件,以及可选的自动和手动工具。这些连接器广泛应用于商业、工业、电信等领域,几乎可以适用于所有行业标准的输入/输出连接。

    技术参数


    - 机械数据:
    - 嵌合力与分离力:具体数值如上所示,单位为千克。

    - 材料和镀层:
    - 壳体:镀锡钢,带有或不带插点。
    - 绝缘体:黑玻璃填充热塑性塑料,UL 94V-0 等级。
    - Boardlock:黄铜,厚度在3µm到5µm之间。
    - Screwlock:黄铜,厚度在6µm到10µm之间。
    - 电气数据:
    - 电流额定值:5A。
    - 电压额定值:500V AC/rms,50Hz。
    - 耐压测试:1000V AC/rms,50Hz(RR),1000V AC/rms,60Hz(HR)。
    - 绝缘电阻:RR > 5000MΩ,HR > 1000MΩ。
    - 接触电阻:最大10mΩ。
    - 气候数据:
    - 操作温度范围:-55°C 到 +125°C。

    产品特点和优势


    1. 成本节约:专为高产量生产而设计,能够显著降低制造成本。
    2. 可重复使用:采用可拆卸、可重复使用的接触件,便于维修和替换。
    3. 多种配置:提供不同的壳体尺寸和接触类型,以满足不同应用场景的需求。
    4. 广泛的适用性:适用于各种行业,如商业、工业、电信等。

    应用案例和使用建议


    - 应用案例:RR-HR / E11 连接器常用于需要高可靠性、稳定性的场合,例如数据中心、通信基站等。
    - 使用建议:
    - 在高温环境下使用时,应注意确保连接器的温度等级符合要求。
    - 为了确保最佳性能,在组装和使用过程中应遵循正确的操作步骤,尤其是使用专用的压接工具。

    兼容性和支持


    - 兼容性:该连接器与其他行业标准的I/O连接兼容,适用于多种电路板设计。
    - 支持:制造商提供详细的技术文档和支持,帮助客户进行安装和维护。此外,用户还可以通过技术支持热线获取帮助。

    常见问题与解决方案


    - 问题1: 如何确保接触件不会脱落?
    - 解决方案: 定期检查并更换磨损的接触件,确保安装牢固。

    - 问题2: 连接器出现接触不良怎么办?
    - 解决方案: 检查连接器的清洁度,必要时重新压接或更换新的连接器。

    - 问题3: 如何正确安装连接器?
    - 解决方案: 参考制造商提供的安装指南,使用正确的工具和步骤进行安装。

    总结和推荐


    Amphenol RR-HR / E11 D-Sub连接器凭借其高效、可靠的性能和广泛的适用性,在众多行业中表现出色。特别是其成本效益高、易于维护的特点使其成为一种非常理想的解决方案。综合考虑其功能和技术规格,我们强烈推荐该产品给寻求高性价比连接解决方案的用户。

L177RRE09SVF参数

参数
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Receptacle for Female Contacts
颜色 -
端接 -
额定电流 5A
排数 2
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

L177RRE09SVF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L177RRE09SVF数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L177RRE09SVF L177RRE09SVF数据手册

L177RRE09SVF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 6.5133
40+ ¥ 6.2399
90+ ¥ 5.8172
214+ ¥ 5.5846
2430+ ¥ 4.1645
库存: 485
起订量: 35 增量: 1
交货地:
最小起订量为:25
合计: ¥ 162.83
