PT07A-12-4P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 4pin Aluminum 13A 金 橄榄绿,褐色 隔板安装,面板安装 23.54mm(长度)*31.75mm(高度)
供应商型号: PT07A-12-4P
供应商: 国内现货
标准整包数: 1

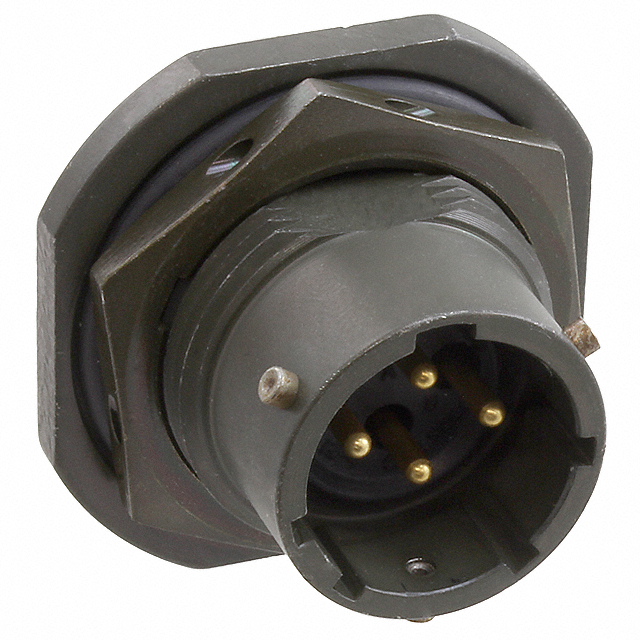

AMPHENOL 圆形连接器 PT07A-12-4P

PT07A-12-4P概述

    Amphenol® Miniature Cylindrical Connectors: Technical Overview and Application Guide

    1. 产品简介


    Amphenol® 97系列连接器是UL和CSA认证的产品,适用于广泛的工业和军事应用。Amphenol®迷你圆柱形连接器是一种广受欢迎的产品系列,涵盖了MIL-DTL-26482 Series 1标准,这些连接器在一般用途和环境密封方面表现出色。其主要应用领域包括:
    - 仪器仪表
    - 监控设备
    - 机床及工厂自动化
    - 通信系统
    - 地质物理研究
    - 工业控制和机器人技术
    - 石油化工行业
    - 铁路/大众运输
    - 军事/航空航天

    2. 技术参数


    这些连接器具有如下技术规格:
    - 操作温度范围:-55°C至+125°C
    - 操作电压:1000 VAC(RMS)(海拔高度下)
    - 接触点材料:由低损耗铜合金制成,并经过镀金处理以防止接触腐蚀,提供无限货架寿命
    - 弹性插头提供高介电强度和防潮屏障
    - 各种壳体材料(包括非镉化物)和后端配件可供选择
    - 插针和插座接点为机械加工并镀金
    - 3点卡口式耦合和5键/钥匙方式匹配
    - 满足MIL-DTL-26482 Series 1标准的服务类别E、F和P

    3. 产品特点和优势


    - 提供两倍于标准连接器的接触点,仅占用一半的空间
    - 提供不同的样式设计,满足不同应用需求
    - 具有出色的环境密封能力,采用橡胶垫圈和夹具设计
    - 提供多种选择:带焊锡触点的PT系列和带压接触点的PT-SE系列
    - 提供各种选项,如7种外壳样式、60种插入模式、带玻璃熔融密封插入的耐气密款等

    4. 应用案例和使用建议


    - 仪器仪表和监控设备:PT系列和PT-SE系列适用于需要高精度和环境密封的应用场景。建议在安装时使用适当的密封材料,确保长期稳定性。
    - 工业控制和机器人技术:PT系列和PT-SE系列可以满足严格的工业环境要求,提供可靠的数据传输。建议进行定期维护和检查,以确保最佳性能。
    - 石油和化工行业:这些连接器具有优异的耐腐蚀性,适用于恶劣环境。使用时建议考虑额外的防水措施,特别是在高湿度环境中。

    5. 兼容性和支持


    - Amphenol® Miniature Cylindrical连接器与所有迷你系列连接器相互通用,方便在不同设备间进行连接。
    - 厂商提供了全面的支持服务,包括技术咨询、配件供应和售后服务,确保用户能够获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:连接器在安装过程中出现故障。
    - 解决方案:检查所有组件是否正确安装,并确保所有紧固件均已正确拧紧。
    - 问题2:连接器在高温环境下表现不佳。
    - 解决方案:选择合适的温度等级的连接器,并确保周围环境保持适宜的工作温度。
    - 问题3:连接器无法正常通电。
    - 解决方案:检查电源线和接地连接是否完好无损,必要时更换损坏的部件。

    7. 总结和推荐


    Amphenol® Miniature Cylindrical连接器是一款高性能、多功能的电子元件,在多个领域都有广泛应用。其紧凑的设计、优良的电气性能和可靠的密封能力使其成为众多应用的理想选择。强烈推荐该产品用于需要高精度和可靠性的关键应用场景。
    通过Amphenol®的高质量技术和支持服务,您可以确信这些连接器将为您提供卓越的性能和持久的可靠性。如果您有任何疑问或需要进一步的帮助,请联系Amphenol Industrial Operations获取更多信息。

PT07A-12-4P参数

参数
外壳材料 Aluminum
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
长*宽*高 23.54mm(长度)*31.75mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT07A-12-4P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT07A-12-4P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT07A-12-4P PT07A-12-4P数据手册

PT07A-12-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.21 ¥ 293.2993
5+ $ 32.695 ¥ 272.3494
10+ $ 30.683 ¥ 255.5894
库存: 4
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 293.29
